圖一所示是NPN三極管的共射極電路，圖二所示是它的特性曲線圖
，圖中它有3 種工作區域：截止區(Cutoff Region)
、線性區 (Active Region)
、飽和區(Saturation Region)。三極管是以B極電流IB作為輸入，操控整個三極管的工作狀態。若三極管是在截止區，IB趨近於0(VBE亦趨近於0)，C極與E極間約呈斷路狀態

，IC=0
，VCE=VCC。若三極管是在線性區，B-E接麵為順向偏壓，B-C接麵為逆向偏壓，IB的值適中 (VBE=0.7V)， IC=h F E I B 呈比例放大，Vce=Vcc-Rc Ic=Vcc-Rc hFE IB可被IB操控。若三極管在飽和區，IB很大，VBE=0.8V，VCE=0.2V，VBC=0.6V，B-C與B-E兩接麵均為正向偏壓，C-E間等同於一個帶有0.2V電位落差的通路，可得Ic=(Vcc-0.2)/Rc ，Ic與IB無關了，因此時的IB大過線性放大區的IB值，Ic<hFE IB是必然的。三極管在截止態時C-E間如同斷路

，在飽和態時C-E間如同通路(帶有0.2V電位降)
，因此可以作為開關。控製此開關的是IB，也可以用VBB作為控製的輸入訊號。圖三、四分別顯示三極管開關的通路
、斷路狀態
，及其對應的等效電路。

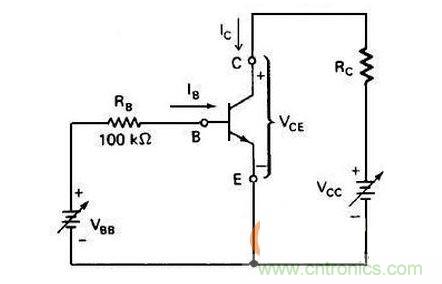

圖1 NPN 三極管共射極電路

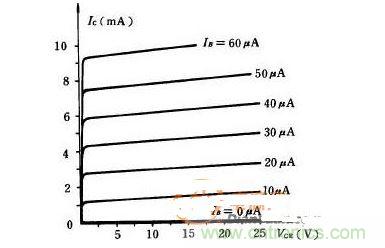

圖2 共射極電路輸出特性曲

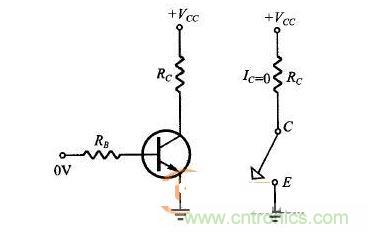

圖3 截止態如同斷路線圖

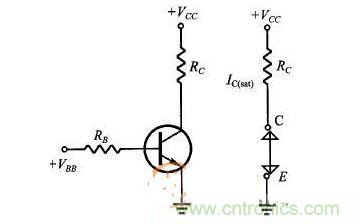

圖4 飽和態如同通路





簡單三極管開關：電路如圖5，電阻RC是LED限流用電阻

，以防止電壓過高燒壞LED(發光二極管)
，將輸入信號VIN從0調到最大 (等分為約20 個間隔)
，觀察並記錄對的VOUT以及LED的亮度。當三極管開關為斷路時，VOUT=VCC=12V，LED不亮。當三極管開關通路時，VOUT=0.2V
，LED會亮。改良三極管開關：因yin為wei三san極ji管guan由you截jie止zhi區qu過guo度du到dao飽bao和he區qu需xu經jing過guo線xian性xing區qu
，開kai關guan的de效xiao果guo不bu會hui有you明ming確que的de界jie線xian。為wei使shi三san極ji管guan開kai關guan的de效xiao果guo明ming確que
，可ke串chuan接jie兩liang三san極ji管guan

，電dian路lu如ru圖tu六liu。同tong樣yang將jiang輸shu入ru信xin號haoVIN從0調到最大(等分為約20個間隔)，觀察並記錄對應的VOUT以及LED的亮度。

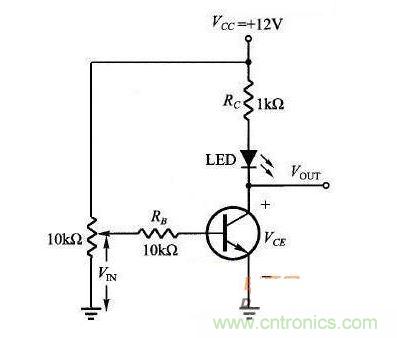

圖5 簡單開關三極管電路圖

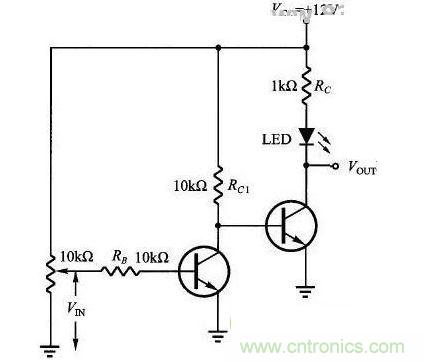

圖6 改良三極管開關電路-達林頓電路圖



yishangtukeyikanchujihurenheyizhongxinghaosanjiguandoukeyizuoweidianzikaiguanlaishiyong
，ruguotiaojianyunxuyekeyonglaikongzhijiareshebei。kejiankaiguansanjiguanzhishiyigelongtongdegainian，buguoshimianshangyeyoushaoshudezhuanyongkaiguansanjiguanchushou。
