muqian，guoneichangjiandeyadiantaociqijianzhuyaojiyujingtaitexing，yincigaileiyadiantaociqudongdianyuandongtaitexingbulixiang，jiaoliufuzainenglicha，bushiheyingyongyudongtailingyu。liru，yadiantaociguanchongjimada，shijiyuchongjiyuanli
，liyongjuchiboqudongyadiantaociguan，shideyadianmadachanshengzhengfandexuanzhuan，pinxiangfanweikuanjijuyouhengaoshangshenghexiajiangsulvshigaileiyadiantaociqudongdianyuanbixumanzudezhongyaodongtaitexing。danxianzaiguoneiduicizhongqudongdianyuandeyanjiubuduo，qiejiageanggui
，yinciyoubiyaoshejiyizhongmanzushangshuyaoqiuqiejiagediliandeyadiantaociqudongdianyuan。





該高壓驅動電源主要由高壓直流電源
、恒(heng)流(liu)源(yuan)及(ji)功(gong)率(lv)放(fang)大(da)電(dian)路(lu)三(san)部(bu)分(fen)組(zu)成(cheng)。功(gong)率(lv)放(fang)大(da)電(dian)路(lu)部(bu)分(fen)將(jiang)鋸(ju)齒(chi)波(bo)信(xin)號(hao)放(fang)大(da)，以(yi)此(ci)驅(qu)動(dong)壓(ya)電(dian)陶(tao)瓷(ci)管(guan)。為(wei)了(le)得(de)到(dao)快(kuai)速(su)的(de)電(dian)壓(ya)下(xia)降(jiang)速(su)率(lv)
，使(shi)壓(ya)電(dian)陶(tao)瓷(ci)管(guan)形(xing)成(cheng)衝(chong)擊(ji)，則(ze)需(xu)使(shi)用(yong)恒(heng)流(liu)源(yuan)幫(bang)助(zhu)容(rong)性(xing)負(fu)載(zai)的(de)壓(ya)電(dian)陶(tao)瓷(ci)快(kuai)速(su)泄(xie)放(fang)電(dian)荷(he)。

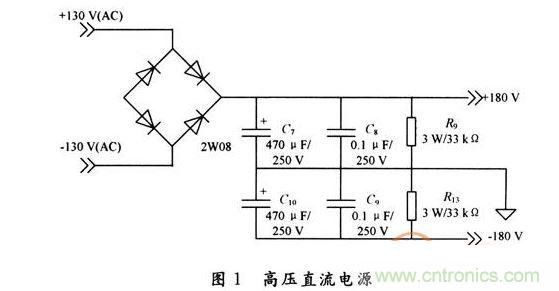

高壓直流電源部分如圖1所示，工頻220V交流電經變壓器輸出雙130V交流，經整流橋整流和電容濾波後，得到180V直流電
，作為驅動電路的工作電壓。

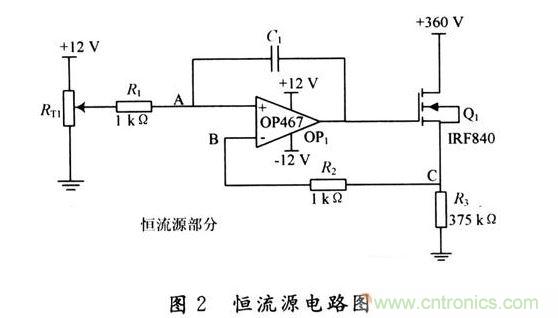

恒流源電路如圖2所示
，本設計電路的運放選擇OP467，其上升速率可達到170V/μs，且具有極寬的響應頻率，完全能滿足要求。當A點的輸入電壓為VA時
，根據虛短原則，VA=VB
，放大器同向輸入端與反向輸入端的輸入電流均為0，則VB=VC，所以流經場效應管的電流恒為I=VA/R3，此時VGS≥3.5V，場效應管導通。假若輸入電壓VA有電壓波動+△V，放大器的差模增益接近無窮大
，所以VG增大
，VGS增大，流經場效應管的電流增大
，則VC增加；又因VB=VC，故VB也增大，且最終與VA相等，保證恒流源正常工作
，反之當△V為負時，同理。此恒流源電路的電流I=50mA
，即電壓VA=7.5V，cihengliuyuandianludemudezhuyaoshibangzhurongxingfuzaiyadiantaocixiefangdianhe，shiqudongyadiantaociguandejuchibojuyoukuaisudexiajiangsulv，dangyugonglvfangdadianlulianjieshi，jianghengliuyuanchangxiaoyingguandeloujiyutu3功率放大電路的D點連接在一起。

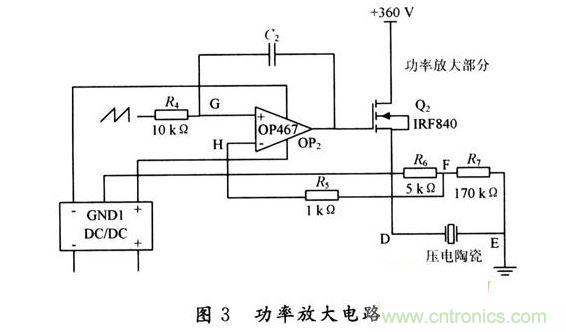

功率放大電路如圖3所示

，該部分電路的運放也選擇OP467，這樣可以保證兩部分電路在速度上匹配。功率放大級選用場效應管IRF840，它具有電流負載能力大，開關速度快(納秒級)的特點，因此適合驅動容性負載。此功率放大電路中含有一個懸浮地(即圖3中的點D)，恒流源電路運放的供電電壓經過DC/DC轉換模塊後，將功率放大電路的運放參考點與地分開。

當電路工作在線性區域內時
，若輸入信號Uin的電壓範圍為-10～0V
，則與F點的電壓相等，在通道DF上產生電流，R6與R7為分壓電阻，R6與R7的比例決定了放大電壓的倍數，則驅動壓電陶瓷的電壓Uout= (Uin/R6)(R6+R7)。由於電流I恒定不變，故R6與R7阻值不能過小，以保證其具有足夠的電流負載能力來驅動壓電陶瓷。

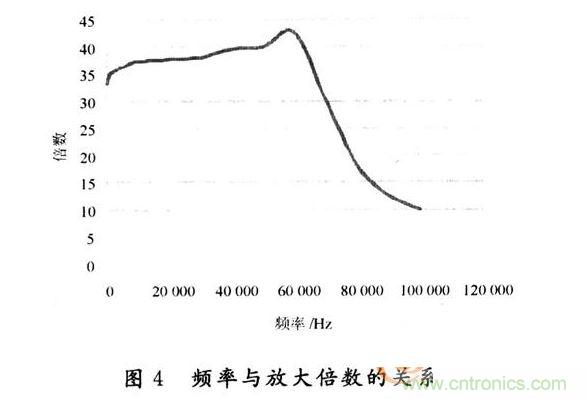

該設計的輸入信號幅值範圍為-10～0V，輸出範圍為0～350V，泄放電流為50mA。實驗測試時
，以容性負載230×(1±0.1)pF為標準，在100Hz～100kHz的頻率範圍內，當以VPP=6V偏置為-3V的方波信號輸入時，測得其不同的放大倍數與頻率的關係如圖4所示。可以看出
，在60kHz以後，波形已經嚴重失真
，所以應避免在高於60kHz的情況下使用高壓電源驅動器。

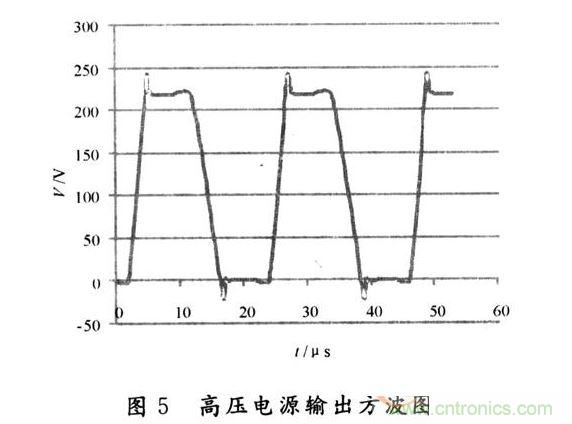

在不加負載，而以VPP=6V，偏置為-3V，f=50kHz的方波輸入時
，電源輸出結果如圖5所示。圖5中，輸出方波為示波器衰減10倍的波形。由此可知，輸出的方波峰峰值為240V，且上升速率高於下降速率。由圖5所示數據可計算出下降速率約為48V/μs
，上升速率約為80V/μs
，這相對於其他動態壓電陶瓷驅動電源具有明顯的優勢，該參數已能夠滿足壓電陶瓷管衝擊電機定子形成扭轉所需要的條件。

rucikanlai，zhezhonggaosuyadiantaociqudongdianyuanzaidongtaixingnengshangjiaoqitadianluyoumingxianyoushi，tadegongzuopinlvgao，dianyagensuixinghao，jiegoujiandan
，jiagedilian
，bingqieduiyixiexuyaoliyongchongjiyuanlideyadiantaociqijiankeyitigonghenhaodequdongxiaoguo。
