在電子技術中

，三極管是使用極其普遍的一種元器件，三級管的參數與許多電參量的測量方案、測量結果都有十分密切的關係，因此，在電子設計中，三極管的管腳、類型的判斷和測量非常重要。本設計由於采用單片機作為中心控製單元
，故可擴展性強。比如可在本作品的基礎上增加測量三極管β值的電路，可用數碼管顯示出β值。

　　

　　

根據目前常用三極管的類型及管腳排列方式
，設計的自動判別電路包含中心控製單元
、轉換電路、檢測放大電路和顯示電路四個部分，如圖1所示，其中用AT89C2051作為中心控製單元。

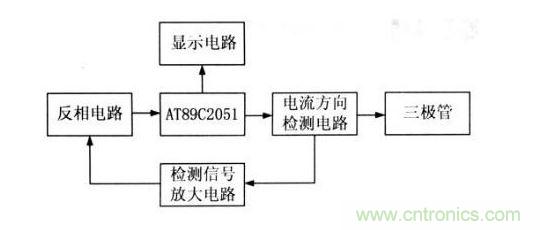

圖1 判別儀的係統方框圖

　　

　　

圖2所示為三極管管腳類型自動判別硬件電路原理圖，該硬件電路主要包括單片機AT89C2051、反相器CD4069
、光電耦合器4N25、74LS06、74LS07、若幹電阻和電容等元器件。

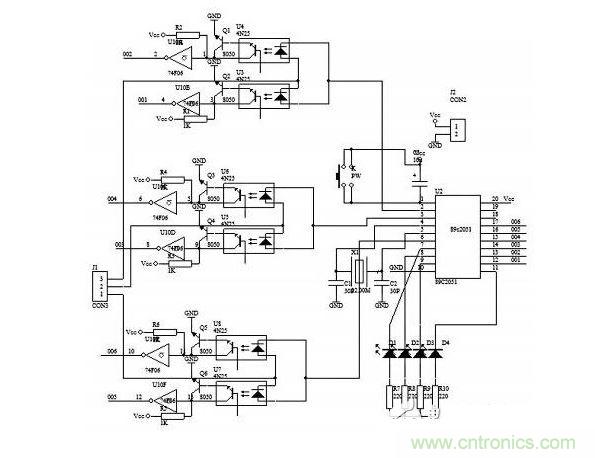

圖2判別電路原理圖

　　

首先由單片機的P3.0~P3.2口送出三位二進製碼（高低不同的電平），分別送至三極管的1
、2、3號引腳。對於不同的三極管，在單片機送出不同的編碼時，其1、2、3號hao引yin腳jiao上shang的de電dian流liu方fang向xiang不bu同tong，有you流liu入ru和he流liu出chu兩liang種zhong情qing況kuang
，用yong兩liang隻zhi光guang電dian耦ou合he器qi反fan向xiang並bing聯lian來lai檢jian測ce哪na個ge方fang向xiang上shang有you電dian流liu通tong過guo
，此ci時shi三san位wei二er進jin製zhi碼ma變bian成cheng六liu位wei二er進jin製zhi碼ma。將jiang檢jian測ce到dao的de來lai自zi光guang電dian耦ou合he器qi的de電dian信xin號hao進jin行xing放fang大da
，由you於yu此ci時shi輸shu出chu的de信xin號hao並bing非fei標biao準zhun的de高gao低di電dian平ping
，不bu能neng直zhi接jie被bei單dan片pian機ji識shi別bie
，相xiang位wei也ye不bu符fu合he要yao求qiu，故gu加jia一yi級ji反fan相xiang器qiCD4069進行反相，然後將反相器輸出的標準的六位二進製碼送至單片機的P1.0~P1.5口。單片機根據從P1口讀出的數據與單片機內部預先寫入的數據進行比較，當滿足相應的條件時從P3.3~P3.7口輸出檢測結果
，最後用發光二極管來顯示對應的三極管類型。

　　

測量三極管管腳的方法有多種，其中實驗室常用的是利用萬用表和三極管各管腳的特點進行測量
，但由於三極管各個引腳間的電壓、電流關係複雜，且三極管本身體積較小

，給測量帶來很大不便，而目前市場上還沒有對三極管管腳、類型自動判別的裝置。因此，設計出一款能夠自動判別三極管管腳、類型的電路顯得尤為重要。本設計現在隻能測量常見中小功率的三極管
，若加上驅動電路、限流電路，修改部分源程序也可測量大功率三極管。
