用直流輸入來運行AC-DC電源可行嗎？當然！

發布時間：2015-02-26 責任編輯：sherryyu

【導讀】電源驅動時大家肯定有個疑問：是否可以使用直流輸入來運行AC-DC電源？到底這是什麼意思？答案是YES還是No呢？是在所以情況下都可以或不行，還是在特定情況下可以呢？很是糾結！

是否可以使用直流輸入來運行AC-DC電源？答案是肯定的，在某些時候和條件下。

許多標準的AC-DC開關電源（Lambda的大部分產品）都在 90-264VAC 這一最常用的交流輸入範圍之外指定一個較高的直流輸入範圍。我們會收到很多有關將直流輸入連接到交直流輸入均可適用的AC-DC電源的問題，如何連接，在什麼位置連接等。

高壓直流電源使用在哪些場合，並且為什麼使用？事實證明，很多電站都提供高壓直流電而不是常用的 115VAC 或 208VAC 的電網來為電站的設備供電。這種高壓直流電（一般為 120 或 130-330VDC）可以方便的與電池結合使用，從而確保電源供電，而不需要使用價格昂貴的集中式係統或本地不間斷電源係統。

現在回到主題。許多開關電源的拓撲結構實際上都能在交流或直流輸入條件下運行。重要事項：請查閱電源的應用手冊或規格明細以確認電源設計適用於在交流或直流輸入下運行。

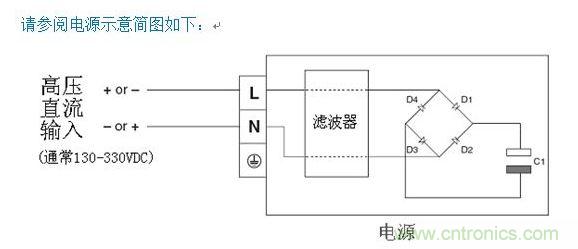

用直流輸入來運行AC-DC電源可行嗎

通過交流正弦波供電時，在前半個周期內，電流通過輸入濾波器而流過輸入端，並且通過二極管 D1 和 D3 來為電容器 C1 充電。在第二個半周期（負輸入）內，電流流過中性線端流入，通過二極管 D2 和 D4來為電容器 C1充電。

通過高壓直流電供電時，對於電源運行而言，連接的極性並不關鍵。如果在火線端連接正輸入，則 C1 通過二極管 D1 和 D3 充電。如果在中性線端連接正輸入，則 C1 通過二極管 D2 和 D4 來充電。

此處一個重要的注意事項與電源的保護性熔斷有關。大多數電源內部都有與輸入端串聯的交流速熔型保險絲。建議將直流保險絲安裝在電源外部。如果高壓直流母線的一端接地，則保險絲的位置通常與高電位側（未接地端）串聯。建議谘詢當地的安全工程師以確認。
