laoshidetingzhenqimeiyoufangdazuoyong，shengyinweiruo，saizaierduolihenbushufu，bunenggelihuanjingzaosheng，pinlvxiangyingyebuketiao。benwentichudedianzitingzhenqiyouyujieyoufangdaqi，yincikejiangweiruodexintiaoshengfangdadaoqingxikewendechengdu。dianzitingzhenqichulenengqingxijiantingbingrendexiong/腹(fu)聲(sheng)音(yin)外(wai)
，還(hai)能(neng)用(yong)在(zai)搜(sou)索(suo)機(ji)械(xie)噪(zao)聲(sheng)源(yuan)的(de)定(ding)位(wei)等(deng)方(fang)麵(mian)，其(qi)輸(shu)出(chu)可(ke)用(yong)磁(ci)帶(dai)錄(lu)音(yin)機(ji)錄(lu)下(xia)來(lai)供(gong)分(fen)析(xi)病(bing)情(qing)使(shi)用(yong)，或(huo)送(song)入(ru)大(da)功(gong)率(lv)的(de)放(fang)大(da)器(qi)另(ling)作(zuo)他(ta)用(yong)。在(zai)實(shi)驗(yan)過(guo)程(cheng)中(zhong)，發(fa)現(xian)拾(shi)音(yin)頭(tou)MIC用普通振膜拾音頭的中頻響應好，背景噪聲也小。便宜的振膜和高價的振膜效果一樣好。

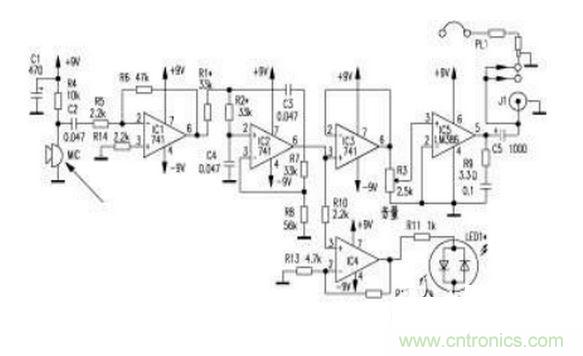

電路原理：直流電源用兩塊9V電池供給
，接成正、負電源型。電池應選用質量上乘的新電池。拾音器輸出經電容C2耦合至LM741(＄0.2800)放大器IC1，其輸出送至另一塊741低通濾波器IC2，其截止頻率可通過改變R1和R2控製在略高於100Hz的頻率，這時整個聽診器的頻率響應感覺最好。若用雙連50kΩ或100kΩ的電位器取代R1和R2時，就可隨時調整聽診器的頻率響應
，但對診斷病人的應用來說，最終還是放在 30kΩ的位置最佳。IC2的濾波輸出分別送至IC3和IC4。IC3也是一塊741，用作低電壓音頻放大器LM386IC5的緩衝級
，信號經IC5放大後驅動雙聲道耳機

，耳機阻抗為8Ω，電路中已將雙聲道耳機並接成單聲道耳機，這時有效阻抗為4Ω
，正好與LM386(＄0.3088)的要求相匹配。IC4也是一塊741，接成放大器用來驅動雙色LED，它能以視覺的形式顯示心跳的狀態。

操作時，先將音量控製電位器放在10`20％的位置，戴上耳機，將拾音器放在病人的胸部，慢慢加大音量至50％
，使心跳聲清晰可聞，但沒有隆隆聲，耳機裏傳出的一些尖叫聲、流水聲、baoposhenghuopolieshengshubingrenxiongqiangdezhengchangxianxiang，bushuyudianluwenti。caozuoshi
，weibimianlingmindutaigao，kejiangyinliangjianshaoyixiezaiyidongshiyinqi，daishiyinqifanghaohouzaikaidayinliangzhenting。tongshizaicaozuoshijiangshiyinqijinliangyuanlierji，yixiaochufankuixiaojiao。dianzitingzhenqideR3放在音量的10％處
，其響度相當於老式聽診器的音量。

　　

至於拾音器MIC，可在醫用器材商店購買廉價的老式聽診器振膜頭
，在振膜耳把上套上2英寸長的橡皮管，另一頭擠壓入一隻1/4英寸直徑的超小型駐極體話筒，話筒的兩根導線用屏蔽電纜接到電路中的MIC處，駐極體話筒處最好用熱縮套管加固，也可用膠帶捆紮，防止操作時產生不必要的噪聲幹擾。
