直流電焊機和交流電焊機的本質區別是前者輸出為直流電。

　　

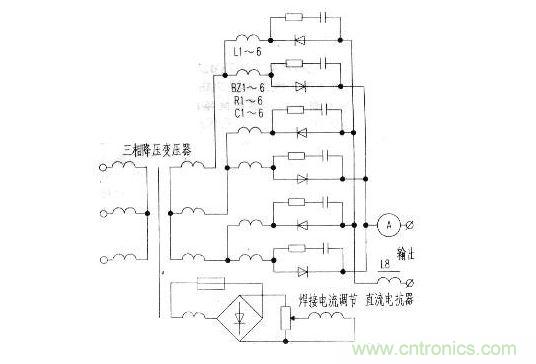

矽整流電焊機作為弧焊電機的節能換代產品，主要由三相降壓變壓器
、磁放囂和輸出電抗器組成（如下圖所示）。

　　

磁放大器是其核心部件。它決定焊接所需的陡降外特性和焊接電流調整。L7分繞在I1—L6中。改變L7中的直流電流可改變電抗器的飽和程度。從而改變飽和電抗器的阻抗。也就改變了焊接電流。每隻矽整流管和一隻飽和電抗器串聯

，6gezhiluzuchengcifangdaqi。guizhengliuguanliangduanbingjiezurongzhiluzuoweigaiguanguoyabaohu。shuchudiankangqiweizhiliudiankangqi，zuoyongshijianxiaodianliudemaidongchengdu。shihanjiedianliugengjiapingzhi，dianhuwendinganjing
，tongshigaishanlehanjidedongtexing。

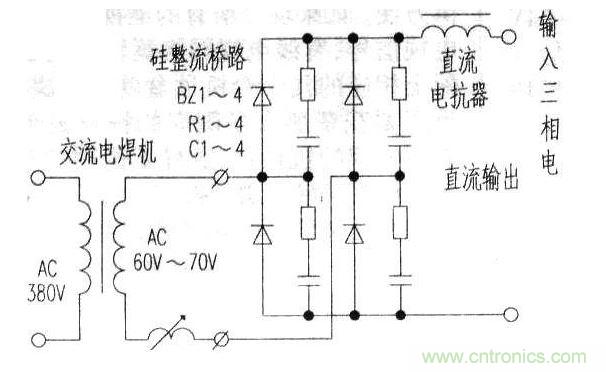

現成的交流電焊機可以改為直流電焊機。隻要加上整流橋路和直流電抗器就可以了。隻是脈動比前者要大。如下圖所示。



現以直流輸出150A以下的焊機為例來說明改製情況。

　　

首先要求交流焊機有優良的陡降外特性。四隻矽整流管選取金封螺拴型
，耐壓在300V以上，電流200A；電阻R1—R6為10Ω/2W

；電容Cl—C6為O.5μF/300V。矽整流管根據通風條件選擇散熱器。如果采用通風機。散熱器體積可以大大減小。

　　

如自然冷卻，每隻管子需鋁散熱器重1kg以上。如果湊巧交流電焊機次級線圈為相同兩股並繞，除線頭外互相絕緣，可以采用2隻整流管。
