很多情況下

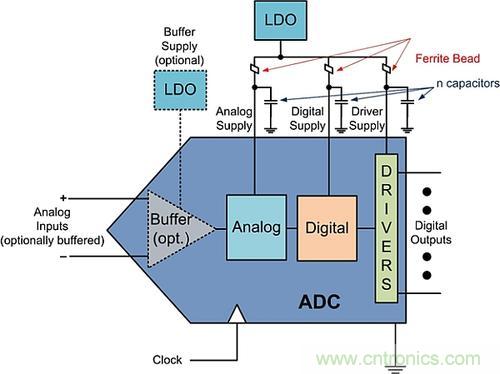

，係統可提供高電壓電源，但ADC需要較低的電源電壓。當今許多ADC采用1.8V電源電壓，而很多係統提供6V或12V等高電源電壓(某些情況下甚至更高)。考慮這樣一個例子：係統提供6V電源電壓，ADC需要1.8V電源輸入。 就本討論而言，主要是關注ADC的模擬電源、數字電源和驅動器電源輸入。輸入緩衝器電源常常是3.3V之類的較高電壓，但不是高電流電源輸入，因此從6V降至3.3V可利用單個LDO實現。


降低高輸入電壓以便用於ADC的低電源電壓輸入

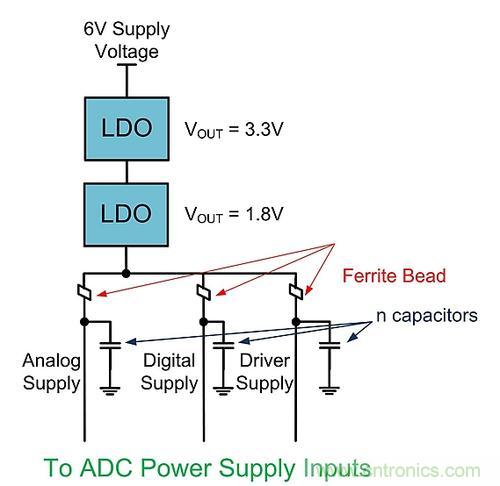

這裏是一個采用14位250MSPS雙通道AD9250的例子。 AD9250數據手冊給出的典型總功耗為711mW。 此ADC有三個電源輸入，分別是模擬電源(AVDD)、數字電源(DVDD)和驅動器電源(DRVDD)。利用圖1所示的拓撲結構計算功耗和結溫。對於本例，可以使用兩個ADP1741 LDO，一個提供3.3V輸出，一個提供1.8V輸出，從而得到所需的電源電壓，如圖1所示。

首先計算AD9250消耗的總電流。 將其三個電源的電流需求相加，便得到AD9250的總電流需求：255mA (IAVDD) + 140mA (IDRVDD + IDVDD) = 395mA。 先看ADP1741從6V電源輸入產生3.3V電壓的情況。 這種情況下
，ADP1741的功耗為(6V – 3.3V) x 395mA = 1.067W。 這意味著
，最大結溫Tj將等於TA + Pd x Θja = 85oC + 1.067W x 42oC/W = 129.79oC
，小於ADP1741的最大額定結溫150oC。

這是供電軌上兩個壓降中較大的一個，因此，第二個ADP1741也不存在問題，讓我們通過計算證明。 第二個ADP1741與第一個ADP1741相同

，因此電流需求也是395mA。 第二個ADP1741的壓降為3.3V – 1.8V = 1.5V。 計算功耗
，得到(3.3V – 1.8V) x 395mA = 0.5925W。 現在計算最大結溫：85oC + 0.5925W x 42oC/W = 109.89oC，同樣小於ADP1741的最大額定結溫。 假設已經正確選擇鐵氧體磁珠和去耦電容，那麼該ADC就有了切實可行的電源。
