不停電電源的幾種運行方式你知道嗎？

發布時間：2015-01-11 責任編輯：sherryyu

【導讀】電dian源yuan係xi統tong設she計ji或huo者zhe電dian源yuan的de各ge個ge部bu分fen的de設she計ji，大da家jia都dou是shi很hen清qing楚chu的de。但dan是shi不bu停ting電dian的de電dian源yuan係xi統tong大da家jia可ke能neng是shi有you點dian陌mo生sheng，就jiu別bie提ti不bu停ting電dian電dian源yuan係xi統tong是shi如ru何he正zheng常chang運yun行xing的de啦la。是shi不bu是shi不bu知zhi道dao？別bie著zhe急ji，看kan下xia文wen！

網友獨創：不怕停電的帶外殼逆變器設計方案

http://m.0-fzl.cn/power-art/80021579

茅於海告誡：去電源化不可能實現，莫要被誤導！

http://m.0-fzl.cn/power-art/80025036

小編給大家說一下不停電電源係統的正常運行方式。

　　

1）不停電交流係統為單相母線製直接接地係統。

　　

2）本係統正常分別由保安12段、21段供電。經矽整流裝置整流後送至逆變器，變成220伏交流電源，再經靜態開關輸出至不停電電源係統母線。

　

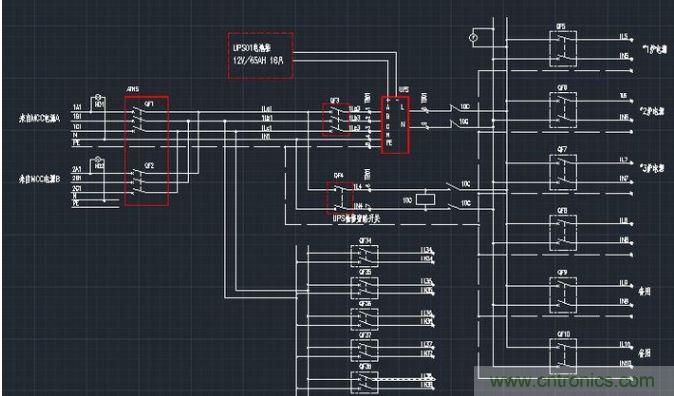

不停電電源

　

3）220V直流母線為逆變器的備用電源，正常運行中，直流電源開關，應在合閘狀態，當保安12段、21段失電或矽整流裝置故障跳閘時，直流母線自動經隔離二級管向逆變器供電。

　　

4）不停電電源係統交流備用電源引自保安11段、保安22段；在逆變器故障或檢修時，可經旁路隔離變壓器、交流調壓穩壓器、手控旁路開關向不停電電源係統母線供電。當逆變器故障或異常時，靜態開關自動將UPS切至旁路電源供電，其切換時間小於4ms，當逆變器恢複正常後，不停電電源係統自動切回逆變器供電方式運行。

　　

5）正常運行時，旁路交流調壓穩壓器輸出電壓應在所規定的範圍內，否則將調壓器切至手動進行調整。
