晶體矽（單晶
、多晶）太陽能電池的主體結構為晶體矽材料，前表麵印刷了柵線狀的銀作為負電極，分主柵線和細（子）柵線
；而背麵除了2根銀電極外，其餘都是鋁，我們稱之為鋁背場
，由絲網印刷鋁漿料，在800多度的高溫下采用合金化工藝燒結成型。由於各種原因
，會出現電池片粉末狀脫落現象，本文將對該問題進行淺析。

　　

　　

漿料有導體漿料、電阻漿料

、介質漿料和包封漿料等，漿料是由功能組份、粘結組份和有機載體組成的一種流體。

　　

在(zai)背(bei)銀(yin)，背(bei)鋁(lv)及(ji)正(zheng)銀(yin)工(gong)序(xu)中(zhong)所(suo)用(yong)漿(jiang)料(liao)為(wei)導(dao)體(ti)漿(jiang)料(liao)。在(zai)導(dao)體(ti)漿(jiang)料(liao)中(zhong)，功(gong)能(neng)組(zu)份(fen)一(yi)般(ban)為(wei)貴(gui)金(jin)屬(shu)或(huo)貴(gui)金(jin)屬(shu)的(de)混(hun)合(he)物(wu)。載(zai)體(ti)是(shi)聚(ju)合(he)物(wu)在(zai)有(you)機(ji)溶(rong)劑(ji)中(zhong)的(de)溶(rong)液(ye)。功(gong)能(neng)組(zu)份(fen)決(jue)定(ding)了(le)成(cheng)膜(mo)後(hou)的(de)電(dian)性(xing)能(neng)和(he)機(ji)械(xie)性(xing)能(neng)。載(zai)體(ti)決(jue)定(ding)了(le)厚(hou)膜(mo)的(de)工(gong)藝(yi)特(te)性(xing)，是(shi)印(yin)刷(shua)膜(mo)和(he)幹(gan)燥(zao)膜(mo)的(de)臨(lin)時(shi)粘(zhan)結(jie)劑(ji)。功(gong)能(neng)組(zu)份(fen)和(he)粘(zhan)結(jie)組(zu)份(fen)一(yi)般(ban)為(wei)粉(fen)末(mo)狀(zhuang)，在(zai)載(zai)體(ti)中(zhong)進(jin)行(xing)充(chong)分(fen)攪(jiao)拌(ban)和(he)分(fen)散(san)後(hou)形(xing)成(cheng)膏(gao)狀(zhuang)的(de)厚(hou)膜(mo)漿(jiang)料(liao)。燒(shao)結(jie)後(hou)的(de)厚(hou)膜(mo)導(dao)體(ti)是(shi)由(you)金(jin)屬(shu)與(yu)粘(zhan)結(jie)組(zu)份(fen)組(zu)成(cheng)。

　　

漿料的技術性能指標是指漿料中功能成分（背銀漿料中的銀鋁成分
、正銀漿料中的銀成分，背漿料中的鋁成分）經過烘幹和燒結後與電池片的歐姆特性
，其影響電池片的電性能指標如開路電壓，短路電流，並聯電阻
，串聯電阻
，轉換率等技術指標
；漿料的工藝特性是達到上述指標的保證
，各漿料生產廠商針對3種印刷工序有推薦的工藝參數如漿料的粒度
、黏度
，固體物含量，絲網的目數；絲網網格的孔長為漿料粉體粒徑的2.5～5倍；漿料的粘度影響刮板條的印刷速度；gutiwuhanliangjuedingyinshuahoudeshihoudujinghongganheshaojiehoudezuizhonghoudu。beilvjizhengyinsangongxudejiangliaobutong，youcijuedingtamenzaisiwangheyinshuacanshugeyoubutong，biao1為美國FERRO公司的相關工序的印刷漿料的特性。

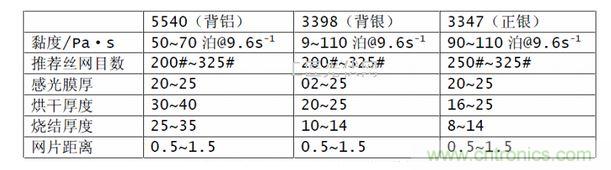

表1 美國FERRO公司推薦漿料特性

　　

　　

　　

電dian池chi片pian正zheng反fan麵mian得de柵zha線xian材cai料liao為wei貴gui金jin屬shu漿jiang料liao燒shao結jie而er成cheng。其qi中zhong銀yin是shi一yi種zhong非fei常chang活huo潑po的de元yuan素su
，極ji易yi被bei氧yang化hua物wu氧yang化hua。在zai電dian池chi片pian拆chai開kai包bao裝zhuang之zhi後hou，柵zha線xian與yu空kong氣qi接jie觸chu，會hui被bei氧yang氣qi等deng氧yang化hua物wu氧yang化hua為wei氧yang化hua銀yin
，與yu空kong氣qi接jie觸chu時shi間jian過guo長chang
，容rong易yi引yin起qi氧yang化hua銀yin粉fen末mo脫tuo落luo，造zao成cheng電dian池chi片pian功gong率lv衰shuai減jian嚴yan重zhong。

　　

　　

除了上述原因
，還有與電池片生產工藝相關的因素，如：1、燒結溫度不夠。2、矽片背極有油汙。3、印刷太厚或太薄。4、漿料的攪拌時間或其自身的粘度問題等，都有可能導致柵線或背場脫落

，影響電池片使用。
