本無線掃描器以單片機mPSD3254BV 為核心，通過掃描子係統可以掃描一維或二維條型碼，鍵盤hexianshixitongfangbianyonghujinxingrenjijiaoliu，wuxianchuansongmokuaikeyijiangxianchangcaijidaodeshujufasongdaoqitashebei，tongshibensaomiaoqiyenengcunchushangwantiaoshujuxinxi，zhenggexitongcaiyonglidianchigongdian，keyilianxugongzuo40小時
，當采集數據異常狀態時，係統會自動蜂鳴，振動提醒用戶。

　　

　　

電源模塊由兩部分組成，1AH的鋰電池和電源穩壓芯片MAX604。MAX604芯片是一種低壓差、低(di)功(gong)耗(hao)線(xian)性(xing)穩(wen)壓(ya)器(qi)，用(yong)來(lai)保(bao)證(zheng)係(xi)統(tong)工(gong)作(zuo)電(dian)壓(ya)的(de)穩(wen)定(ding)。鋰(li)電(dian)池(chi)隨(sui)著(zhe)使(shi)用(yong)時(shi)間(jian)的(de)增(zeng)加(jia)，電(dian)量(liang)將(jiang)會(hui)逐(zhu)漸(jian)降(jiang)低(di)
，不(bu)能(neng)有(you)效(xiao)保(bao)證(zheng)係(xi)統(tong)穩(wen)定(ding)工(gong)作(zuo)。因(yin)此(ci)在(zai)鋰(li)電(dian)池(chi)後(hou)端(duan)加(jia)一(yi)片(pian)MAX604，電壓始終穩定在3.3V。MAX604芯片上的OFF端
，可以用來控製穩壓芯片是否輸出電壓。當OFF端上是高電平“1”時，該模塊就有輸出電壓；當OFF端上是低電平“0”時
，該模塊就無輸出電壓。本係統利用這一個特性

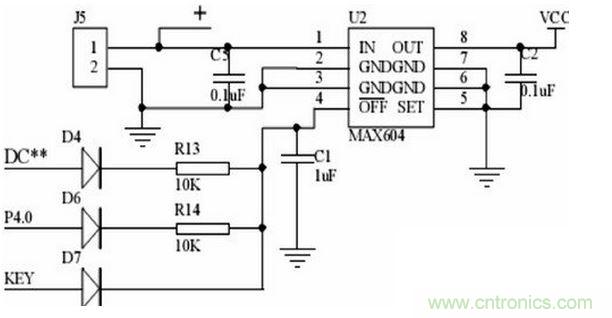

，實現電源的開關和休眠的喚醒。其硬件原理圖如圖2所示。

圖2 電源控製電路

　　

本掃描器共設計28個按鍵；將mPSD3200單片機的PA
，PB口設置成普通的I/O接口以構成一個行列式鍵盤矩陣。將PA0~6設置為七根列線，PB0~3設置為四根行線
，並將PA7設置成邏輯輸入。用PA7口來檢測列線上是否有鍵按下。當檢測到有鍵按下時，PA7向CPU申請中斷

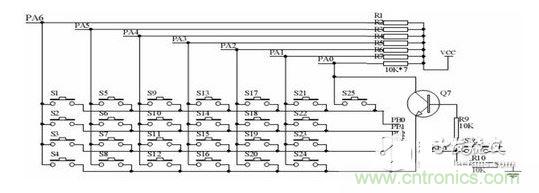

，由CPU 來判斷具體是哪個鍵。具體電路如圖3所示。

圖3 鍵盤控製電路

　　

　　

本掃描器顯示液晶屏采用KS0741芯片，該芯片本身自帶驅動模塊，驅動模塊與CPU的(de)接(jie)口(kou)有(you)串(chuan)行(xing)或(huo)並(bing)行(xing)兩(liang)種(zhong)控(kong)製(zhi)方(fang)式(shi)，本(ben)掃(sao)描(miao)器(qi)采(cai)用(yong)並(bing)行(xing)控(kong)製(zhi)方(fang)式(shi)。該(gai)液(ye)晶(jing)屏(ping)功(gong)耗(hao)較(jiao)低(di)
，工(gong)作(zuo)電(dian)流(liu)僅(jin)為(wei)毫(hao)安(an)級(ji)。它(ta)可(ke)以(yi)顯(xian)示(shi)文(wen)字(zi)與(yu)圖(tu)片(pian)
，該(gai)液(ye)晶(jing)屏(ping)最(zui)多(duo)可(ke)以(yi)顯(xian)示(shi)8×16個漢字。能為用戶顯示各種信息。

　　

係統的主控製芯片選用SoC單片機mPSD3254BV。 mPSD3200單片機是ST公司將51內核與PSD（可編程係統器件）模塊組合在一起的一款典型的SoC芯片。它在一塊芯片中集成了8052的內核
，擴展了I/O端口PA~PD
，增加了I2C、USB
、PWM、ADC等功能部件和二個UART接口
，還增加了PLD（可編程邏輯器件）的功能
；同時片內包括兩塊大容量的FLASH存儲塊和SRAM存儲器，並可根據實際需要將其配置為數據存儲器或者程序存儲器來使用。
