duiyudianyuangongchengshilaishuo，zhangwokaiguandianyuanxiangguanjibenyuanlishizuoweidianyuangongchengshidejibenyaoqiu。nenggougenjuzhexieyuanlijixiangguangongshilaishejidianyuanchanpinchengweileburudianyuanxingyedebibeinengli。jingguoyiduanshijianhou，meigedianyuangongchengshidouhuijileiyidingdeshijianjingyan，zaiyicicideshizhanzhongzhujianjiashenlijiebingqietigaofenxiwenti、jiejuewentidenengli。erwomenjingchanghuimianduigezhonggeyangdedianyuanyichangzhuangkuang，duizhexiewentijinxingfenxihejiejuekeyijiaqianggongchengshiduidianyuanshejidelijie。qizhongfanjideyingyongzuiguangfan，benwenjiuyicijiwenyadefanjidianluweililaifenxiangyixiajizhongyichangzhuangkuangjixiangguanfenxi。





炸機問題可以分幾種情況，以2843xilieweili，caiyangdianzuduanjiejiuzhijieshidedianliuhuandegongnengshilingle
，qicianzhaochangliyinggaishihuijinrudianyakongzhideshuchufankuihuanlujinxingwenya
，qiezhankongbishizhongkaidaozuida。 但實際情況是去掉電流環流環路後，沒有了逐周期的電流檢測進行矯正

，電壓環路的速度是相對較慢的（無法實現輸入功率跟隨輸出功率的工作）。無法對電感這麼大的慣性環節進行有效調整， 所以環路震蕩
，驅動進入無序的模式（不再是定頻的）且輸入能量過剩，電感CCM模式。基於之前說的隻有電壓環工作與炸機的關係（環路必然是震蕩的）。



1.空載情況：由於輸出負載電流時分微小
，電壓環的速度相對會快一些（相對於重載），模塊可能短時間內不炸甚至一直不炸機。


2.帶載越重
，電壓環的響應越慢，輸入能量過剩情況約嚴重! 炸機速度越快。



3.重載也不一定會燒，現在很多都有斜坡補償和高低壓補償，如果補的比較多
，IC還是可以有限流功能。





虛焊或者掉件
，相當於沒有RCD了，此時MOS的應力會加大，一般是會超出MOS規格，使MOS工作在雪崩狀態
，而且是重複性的。如果是裕量不足的馬上會炸MOS，也有可能暫時不炸，但進一步看：在滿載狀態下持續烤機，隨著溫度的身高，MOS應力會增加，MOS個體耐受力較弱的也會炸。





把bulk電容去掉，會導致母線電壓不穩定，但還是可以正常開機。影響主要有以下幾點：



1)從空載到滿載的過程，輸出電壓會掉電壓，主要由於在低母線電壓的時候會觸發原邊過流保護。



2)此時變壓器會飽和
，可能有噪音。



3)如果啟動電路從整流器前接，對啟動不會有影響;如果啟動從母線接
，則會使啟動時間更長。



4)此時效率會很差
，母線電壓波動越大效率越差。通常提高效率會采用的一招就是增大這電容。



符合安規很困難。因為AC L/N接入保險後麵的電路，導致安全距離很難符合安規要求。這裏主要說明兩點：



1)對於做過安規的都清楚，有open/short實驗，對於IC，任意兩個pin腳短路測試。短路後可以保護、沒輸出或者炸機，但要保證滿足以下兩點：



A.不能有起火、冒煙現象

；

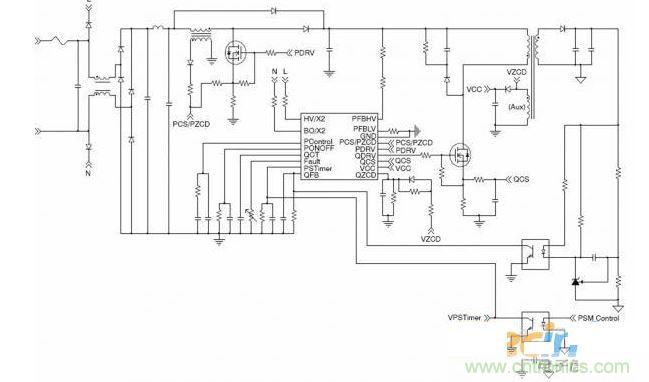

B.Hi-pot測試OK。上麵的原理圖
，當將IC的HV pin和FB pin短路，HV的高壓會把連接到FB pin的光耦打壞。在這種情況下去測Hi-pot就會fail，存在安全隱患。那麼該如何解決呢？可以在光耦的3、4 pin並穩壓管，但要注意穩壓管的功率大小，選型不對仍然會把光耦打壞。



2)VCC繞組串接電阻。在安規的異常測試中，比如VCC繞組抽載
，如果沒有串電阻可能會有變壓器過熱問題，損壞變壓器的絕緣，導致Hi-pot通不過，存在安全隱患。實際中可能很多都沒加，還是建議加上，還可以承受一定壓降利於VCC電壓，也可以當跳線用。
