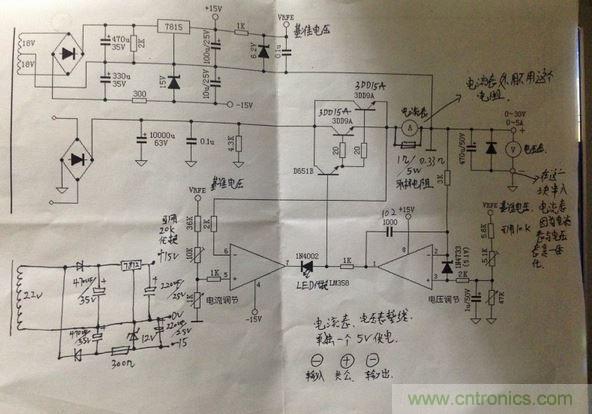

沒事自己利用業餘時間畫的穩壓電源電路圖獻上原理圖。

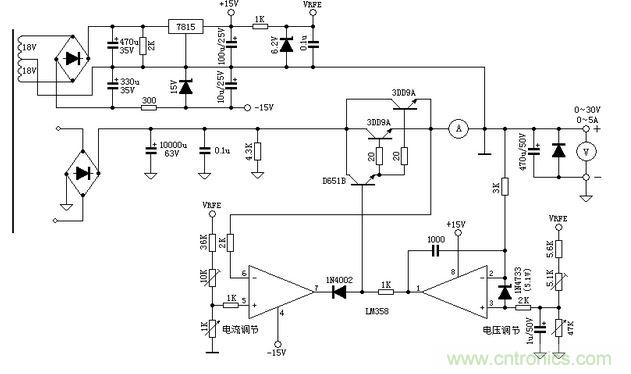

這個是原理圖。

大家覺得圖中的那個D651B達林頓管可以用什麼管子替換，此管是用來推動後級功率管的
，所以電流不需要多麼大的。

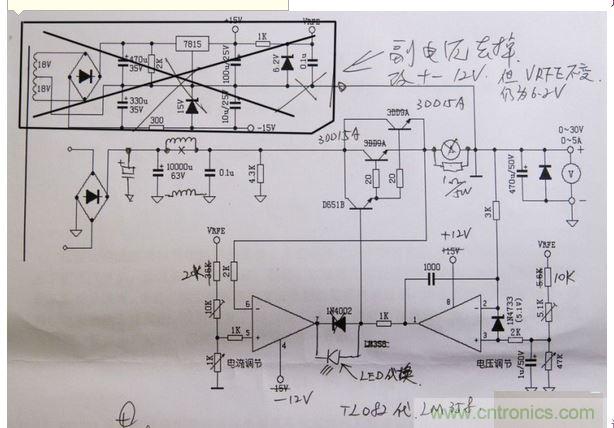

可以根據自己的電流電壓表稍有改動上傳圖片。

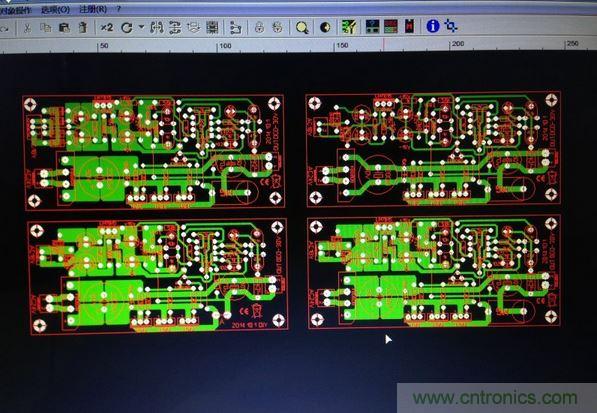

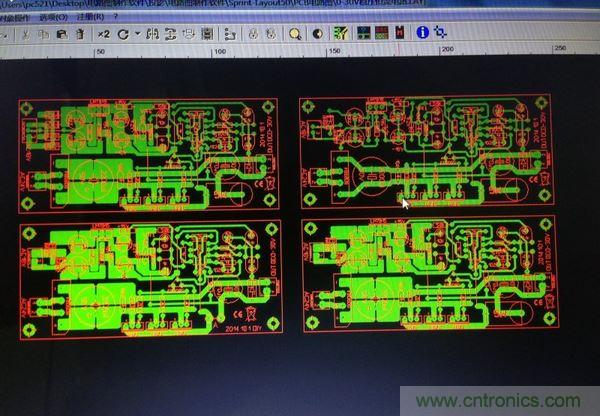

下麵是自己畫的PCB圖。



這個電路已有壇友製作成功。自己先畫了還沒有做板呢.電路自己對了一下沒有錯誤，自己畫的分半波整流與半橋整流出的正負15V運(yun)放(fang)供(gong)電(dian)。圖(tu)中(zhong)分(fen)為(wei)老(lao)式(shi)指(zhi)針(zhen)電(dian)流(liu)表(biao)接(jie)線(xian)與(yu)數(shu)字(zi)表(biao)接(jie)線(xian)。圖(tu)中(zhong)沒(mei)有(you)大(da)功(gong)率(lv)電(dian)阻(zu)的(de)是(shi)接(jie)老(lao)式(shi)指(zhi)針(zhen)標(biao)的(de)。畫(hua)有(you)大(da)功(gong)率(lv)電(dian)阻(zu)的(de)電(dian)路(lu)采(cai)用(yong)數(shu)字(zi)電(dian)流(liu)表(biao)在(zai)輸(shu)出(chu)負(fu)極(ji)采(cai)樣(yang)的(de)。大(da)功(gong)率(lv)電(dian)阻(zu)壇(tan)友(you)們(men)推(tui)薦(jian)我(wo)使(shi)用(yong)1歐姆以下的，此款電路圖輸出可以達到5安。
