福利到！半橋高頻變壓器電路及波形

發布時間：2014-09-24 責任編輯：sherryyu

【導讀】福利到了，電子元件技術網的網友們，小編這裏整理關於半橋高頻變壓器電dian路lu及ji波bo形xing，主zhu要yao針zhen對dui新xin手shou，適shi合he作zuo為wei參can考kao資zi料liao供gong各ge位wei進jin行xing查zha閱yue，也ye可ke作zuo為wei新xin手shou入ru門men的de指zhi導dao。希xi望wang在zai閱yue讀du過guo本ben篇pian文wen章zhang之zhi後hou能neng夠gou有you所suo收shou獲huo。

banqiaobianyaqidegongzuoyuanliqishiyutuiwanshibianyaqishifenxiangsi，zhishizaijilifangshihegongzuodianyuandejierufangshishangyousuobutong。benpianwenzhangzhenduixinshou，geichulebanqiao

變換器當中的高頻變壓器的一些設計資料。

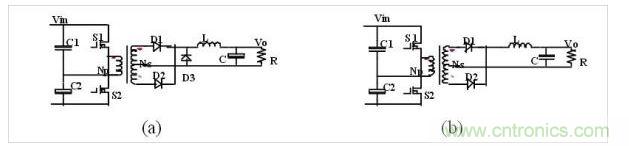

電路圖

電路圖

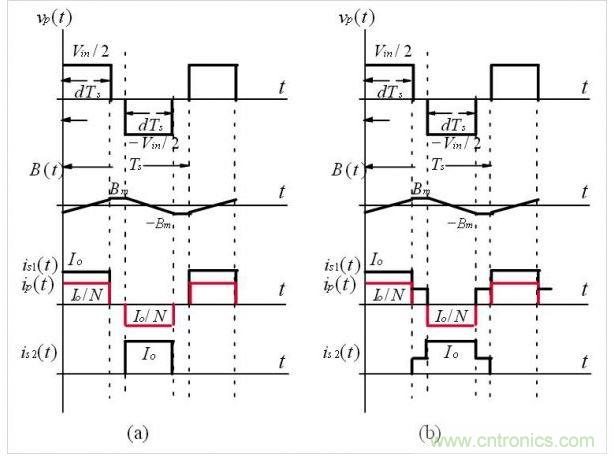

主要波形

主要波形

J：為變壓器原副邊導線的電流密度(A/mm2);

fs：為變換器的開關頻率;

K：為變壓器的窗口係數;

η 1：為變換器在低限滿載時的效率。

從麵積積公式可知，副邊有續流二極管的變壓器，其拓撲係數小一些，如對於Dmax=0.45，KT(a)=0.57，KT(b)=0.58

本篇文章針對新手，適合作為參考資料供各位進行查閱，也可作為新手入門的指導。希望大家在閱讀過本篇文章之後能夠有所收獲。
