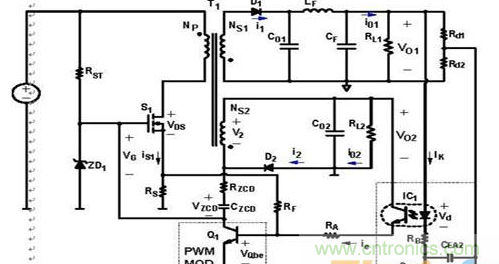

圖1：MOS管組成的RCC電路

下麵根據自己的理解來分析一下此電路的工作過程：


1
、啟動：當開啟電源後
，高壓通過RST，經過MOS的GS極
，再經過RS，注入基極電流，因為MOS的GS 極之間有結電容，因此GS極電壓升高
，GS導通


，RS 的上側會對地產生一個電壓，此電壓通過RF，給Q1基極注入電流。因MOS正在導通中，所以NS2的同名端感興出一個正電壓來，這個電壓通過RL2，D2
，RZCD，CZCD，再到Q1極電極，因RS給Q1已經注入基極電流，Q1導通。


2
、將VG電壓拉下，MOS 關閉。MOS關閉電壓反激， NS2同名端電壓被拉到0
，即為地電壓
，因RCD上端為地電壓
，所以此時Q1的極電極電壓為負，便快速的給MOS的GS極的結電容放電。加速了MOS的關 閉。同時反激能量通過NS1傳給負載，於是次級建立起輸出電壓


，次級控製電路亦開始起作用。當變壓器儲存能量放完後
，NS2 兩端電壓消失，CO2 已經儲能
，其上端會有一個電壓
，此電壓通過 NS2 繞組，RZCD，CZCD
，Q1集電極，使得 Q1上電壓上升，即又給GS加上一個電壓，於是又開始起振。


3
、以上便是RCC電路的啟動過程
，再說一 下其穩壓過程，在一定的輸入電壓下，一定的輸出負載下，其光耦電流應該是一個恒定值
，光敏三極管的上端是由電容CO2維持的一個恒定電壓，此電壓通過光敏 三極管，RA給Q1 基極注入電流。Q1的基極電流
，決定了流過其極電極的電流。假如輸入電壓不變，MOS 在導通時候，RCD上端(即NS2 同名端-)，此時此點電壓值為 VIN.NS2/NP+C02
，隻要輸入電壓值不變，導通時此點電壓值即是這麼多
，不會變；而Q1 上端的電壓是由流過Q1的電流決定，其電壓等於RCD上端電壓減去 RL2
、RCD、D2、RZCD
、CZCD的壓降，當副邊的負載變輕時候，流過光耦電流變大,即注入基極電流變大，極電極電流變大，以上四個元件的壓降也 變大，所以Q1是的電壓變小，於是原邊峰值電流變上
，減小能量輸入達到電壓穩定；當原邊輸入電壓升高的時候，NS2同名端電壓升高，此時若光耦電流不變， 則Q1dedianyahuishangsheng
，nenglianghuizengjia
，shuchudianyashenggao
，cishiguangoudianliujiuhuibianda，jinerxingchengyixiliezidongtiaojie，congertiaojieyuanbianfengzhidianliu，shishuchudianyabaochiwending。


通過以上分析，我們不難看出
，RCC電路與反激電路的區別歸結如下：


1
、RCC電路的頻率是變化的

，而反激電路的頻率是固定的
，當負載變重時，RCC 電路的頻率變小
，周期變長；

2
、RCC電路
，始終工作在臨界導通模式
，其不會出現反激式電流的連續模式
，即其原邊電流始終都是一個三角波形，而不會出現梯形波
；

3、RCC 電路調節電壓輸入的方式就是通過控製原邊的峰值電流來實現的，而不是占空比，其占空比是由原邊輸入電壓和輸出電壓而定。

設計一款RCC變壓器，首先要知道輸入電壓

，比方說
，寬電壓 90V 至 264V 交流；輸出規格，12V1A；以及所選的磁芯橫截麵積
，本文選用了EF20磁芯
，麵積為30平方毫。有了以上條件，根據以上電路就可以來設計RCC電路變壓器。

1、根據輸入條件
，確定輸入最低直流電壓，因為輸入最低的交流電壓是 90V，經過整流濾波，再考慮其電壓波動，可取輸入最低直流電壓VIN 為90V；

2、根據開關管的類型及其它條件，選取一個低壓滿載時的最低頻率(即最大周期)
，不妨可取一個最長導通時間，並且自己設定占空比
，這一步非常重要


，在此選定此款電路最大周期為17US,而導通時間為8US，關斷時間為 9US
；

3、計算原邊峰值電流，首先估算一個效率，然後由輸出功率和此估算效率得出輸入功率，近而得出輸入平均電流
，此款輸出12W，估計效率為0.8
，則輸入功率為 15W，輸入平均電流為15/90為0.16A
，然後根據占空比算出峰值電流
，公式為 IP=IAVG/D(1-0.5)，而IP
、IAVG分別是峰值電流和平均值電流
，此處平均電流為0.16A，D為0.47，所以峰值電流為0.69A， 根據此值可設定 RS 值，一般的三極管VBE 約為0.6V，所以RS=0.6/IP
，此例約為0.86R,實際可選一個比此電阻略小的值
，此電阻阻值便限製了最大的輸出功率。

綜合以上兩點
，詳細圖如下圖：

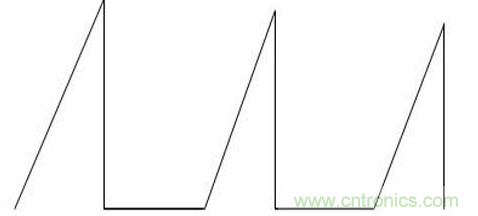

圖2：電流波形圖
