技術精華:電源模塊的PCB設計
發布時間:2014-06-10 責任編輯:sherryyu
【導讀】電源電路是一個電子產品的重要組成部分,電源電路設計的好壞,直接牽連產品性能的好壞。而電源模塊最重要的是電源電路的PCB設計,本文就為大家講解兩個電源模塊電路及其PCB布局,萬變不離其宗,隻要弄通這兩個電路和PCB布局,其它的也了然於胸了。
為什麼要學習電源電路的設計?

電源電路是一個電子產品的重要組成部分,電源電路設計的好壞,直接牽連產品性能的好壞。
電源電路的分類
我們電子產品的電源電路主要有線性電源和高頻開關電源。從理論上講,線性電源是用戶需要多少電流,輸入端就要提供多少電流;開關電源是用戶需要多少功率,輸入端就提供多少功率。
線性電源電路原理圖舉例

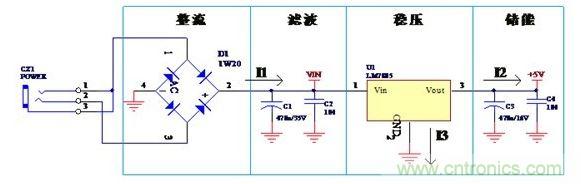

線性電源功率器件工作在線性狀態,如我們常用的穩壓芯片LM7805、LM317、SPX1117等。下圖1是LM7805穩壓電源電路原理圖。

圖1. 線性電源原理圖
從圖上可知,線性電源有整流、濾波、穩壓、儲能等功能元件組成,同時,一般用的線性電源為串聯穩壓電源,輸出電流等於輸入電流,I1=I2+I3,I3是參考端,電流很小,因此I1≈I3。我們為什麼要講電流,是因為PCB設計時,每條線的寬度不是隨便設的,是要根據原理圖裏元件節點間的電流大小來確定的(請查《PCB設計銅鉑厚度、線寬和電流關係表》)。電流大小、電流流向要搞清楚,做板才恰到好處。
[page]
線性電源PCB圖
PCB設計時,元件的布局要緊湊,要讓所有的連線盡可能短,要按原理圖元件功能關係去布局元件與走線。本電源圖裏就是先整流、再濾波、濾波後才是穩壓、穩壓後才是儲能電容、流經電容後才給後麵的電路用電。

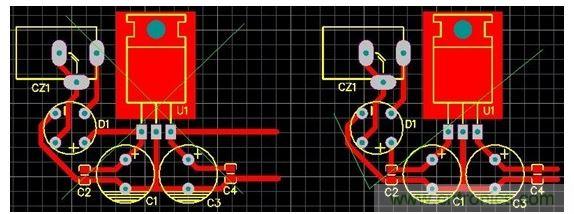

圖2是上麵原理圖的PCBtu,lianggetuxiangsi。zuotuheyoutujiushizouxianyoudianbuyiyang,zuotudedianyuanjingzhengliuhouzhijiejiudaolewenyaxinpiandeshurujiaole,ranhoucaishiwenyadianrong,zhelidianrongsuoqidelvboxiaoguojiuchalehenduo,shuchuyeyouwenti。youtujiushibijiaohaodetule。womenbujinyaokaolvzhengdianyuandeliuxiangwenti,haibixukaolvdihuiliuwenti,yibanlaishuo,zhengdianyuanxianhedihuiliuxianyaojinkenengtongjintongchu,bicilijindian。

圖2. 線性電源PCB圖
設計線性電源PCB時還應注意,線性電源的功率穩壓芯片的散熱問題,熱量是怎麼來的,若穩壓芯片前端電壓是10V,輸出端是5V,輸出電流為500mA,那在穩壓芯片上就有5V的電壓降,產生的熱量就為2.5W;如果輸入端電壓是15V,電壓降就是10V,產生的熱量就為5W,因yin此ci,我wo們men布bu板ban是shi要yao根gen據ju散san熱re功gong率lv來lai留liu出chu足zu夠gou的de散san熱re空kong間jian或huo合he理li的de散san熱re片pian。線xian性xing電dian源yuan一yi般ban用yong在zai壓ya差cha比bi較jiao小xiao,電dian流liu比bi較jiao小xiao的de場chang合he,否fou則ze,請qing改gai用yong開kai關guan電dian源yuan電dian路lu。
高頻開關電源電路原理圖舉例
開關電源就是用通過電路控製開關管進行高速的導通與截止,產生PWM波形,經過電感和續流二極管,利用電磁電轉換的方式調壓。開關電源功率大、效率高、發熱小,我們一般用的電路有:LM2575、MC34063、SP6659等。開關電源理論上是電路兩端功率相等,電壓成反比,電流成反比。

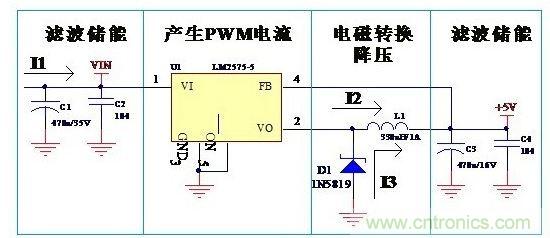

圖3. LM2575開關電源電路原理圖
開關電源PCB圖
開關電源PCB設計時,需要注意的地方是:反饋線的引入點、續流二極管是給誰續流。從圖3可以看出,U1導通時,電流I2進入電感L1,電感的特性是電流在電感裏流過時不能突然產生,也不能突然消失,電流在電感裏的變化時有一個時間過程的。在脈衝電流I2流過電感的作用下,有部分電能轉換成磁能,電流逐漸增大,到一定時候,控製電路U1關斷了I2,由於電感的特性,電流不能突然消失,這時候二極管起作用了,它接替電流I2,所以叫續流二極管,可以看出,續流二極管是給電感用的,續流的電流I3是從C3的負端出發,經D1,L1後流入C3的正端,這裏就相當於抽水機,利用電感的能量,把電容C3的電壓提高了。

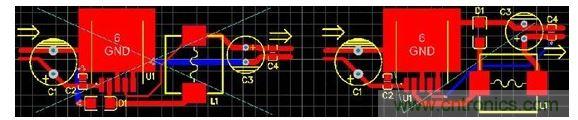

還有就是電壓檢測的反饋線引入點問題,應該是經過濾波後的地方反饋回去,不然會使輸出的電壓紋波更大。這兩點是我們很多PCB設計人員經常忽視的地方,以為同一個網絡,接在那兒不是一樣,其實接的地方不一樣,性能影響是很大的。圖4是LM2575開關電源PCB圖,大家看看錯的那幅圖是哪裏錯了。

圖4. LM2575開關電源PCB圖
我們為什麼要詳細講原理圖原理,因為原理圖裏包含了許多畫PCB的信息,如元件引腳的接入點,節點網絡的電流大小等,看清楚了原理圖,PCB設計就不成問題了。LM7805和LM2575電路分別代表了線性電源和開關電源的典型布板電路,做PCB時,直接按這兩種PCB圖布局與布線就行,隻是產品不同,電路板也不同,根據實際情況調整。
萬wan變bian不bu離li其qi宗zong,所suo以yi的de電dian源yuan電dian路lu的de原yuan理li及ji布bu板ban方fang式shi都dou是shi如ru此ci,而er每mei個ge電dian子zi產chan品pin都dou離li不bu開kai電dian源yuan及ji其qi電dian路lu,因yin此ci,學xue通tong了le這zhe兩liang個ge電dian路lu,其qi它ta的de也ye了le然ran於yu胸xiong了le。
