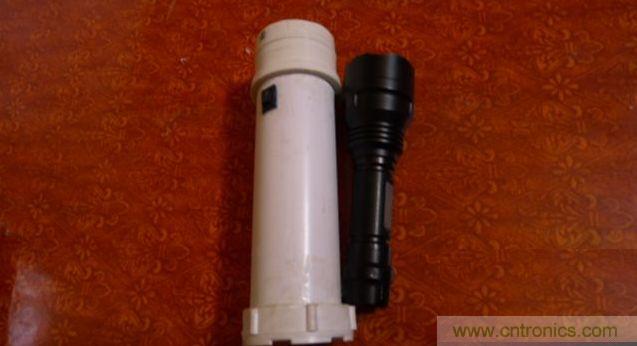

C8手(shou)電(dian)雖(sui)然(ran)亮(liang)度(du)夠(gou)大(da)，但(dan)是(shi)缺(que)點(dian)就(jiu)是(shi)隻(zhi)有(you)一(yi)個(ge)大(da)光(guang)斑(ban)，晚(wan)上(shang)出(chu)門(men)照(zhao)照(zhao)路(lu)或(huo)者(zhe)倉(cang)庫(ku)什(shen)麼(me)的(de)，不(bu)需(xu)要(yao)遠(yuan)射(she)
，所(suo)以(yi)盡(jin)量(liang)散(san)射(she)麵(mian)積(ji)要(yao)大(da)一(yi)些(xie)的(de)
，光(guang)要(yao)均(jun)勻(yun)一(yi)些(xie)，而(er)且(qie)電(dian)池(chi)沒(mei)保(bao)護(hu)板(ban)一(yi)般(ban)的(de)人(ren)不(bu)懂(dong)電(dian)池(chi)過(guo)放(fang)，就(jiu)不(bu)知(zhi)道(dao)什(shen)麼(me)時(shi)候(hou)充(chong)電(dian)。因(yin)此(ci)，製(zhi)作(zuo)了(le)這(zhe)個(ge)手(shou)電(dian)。

該手電的優點：

1

、超大容量
，1年隻需充電一次；
2

、光斑均勻且散射麵積大

；
3、電池帶保護板

，不怕過放
；
4、黃光LED，不刺眼。

先這樣吹噓哈，接下來會為大家從材料、電源、調光電路及整體製作四個大步驟詳細分享DIY的全過程。

第一篇：材料

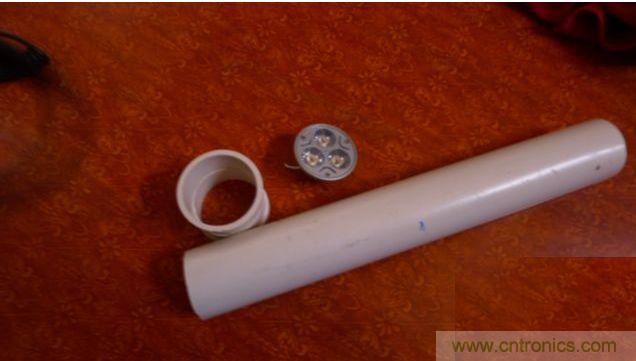

先來詳解一下PVC，PVC手電當然是首先要有pvc管
，直徑大約5cm，長度20cm。

材料有： pvc管蓋子一個；
                連接管一個；
                淘寶10元包郵的led射燈一個（黃光）；
                三洋18650黃頭
；
                12v保護板一個；

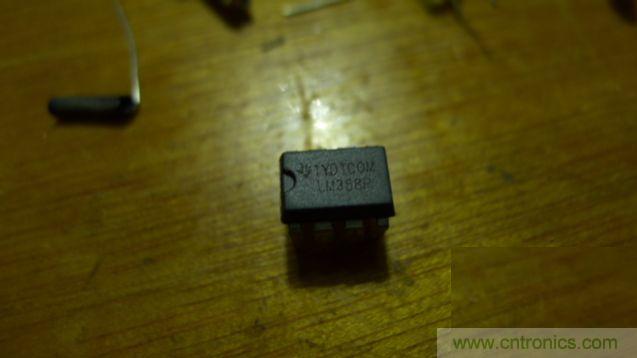

                555芯片；

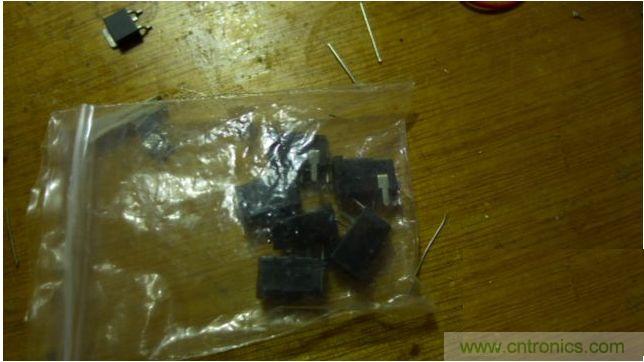

                MOS管
；

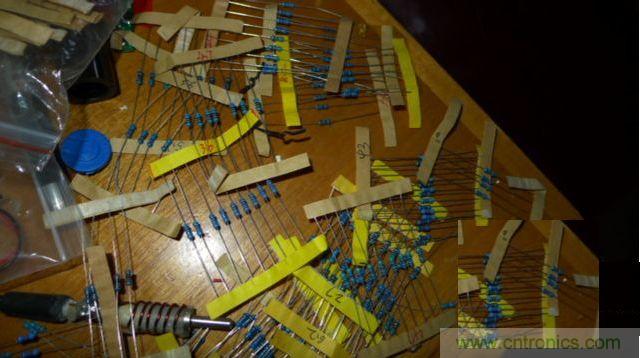

                電阻等。

[page]








[page]

第二篇：電源

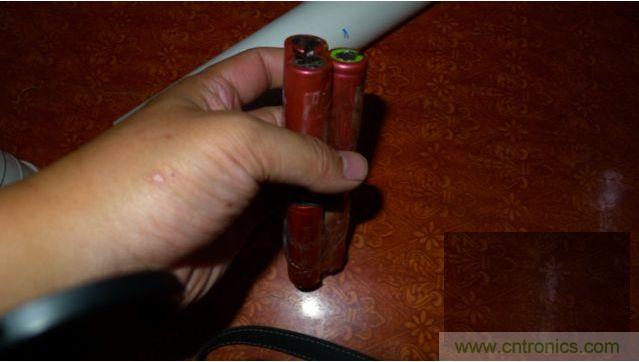

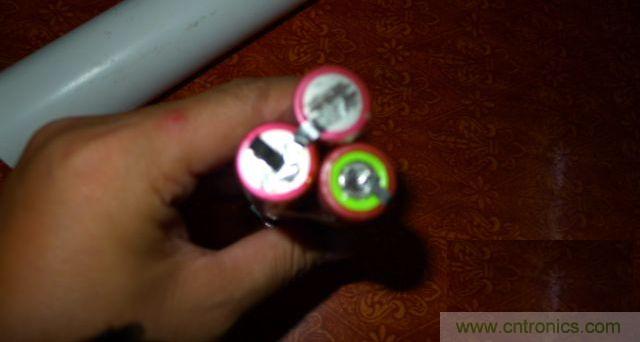

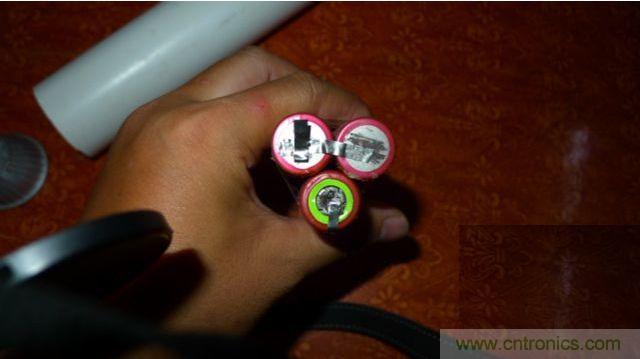

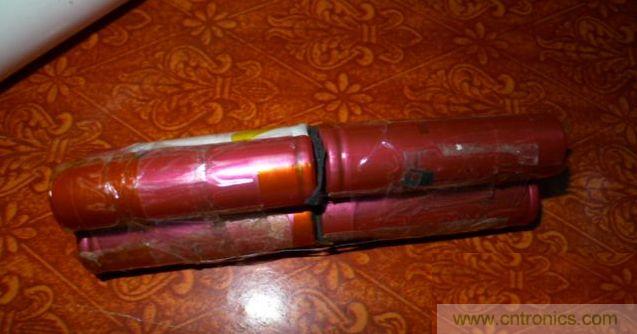

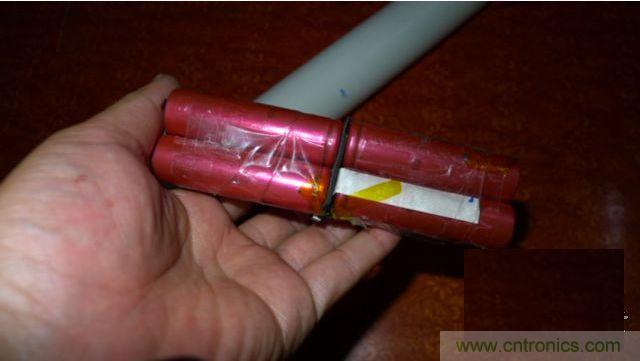

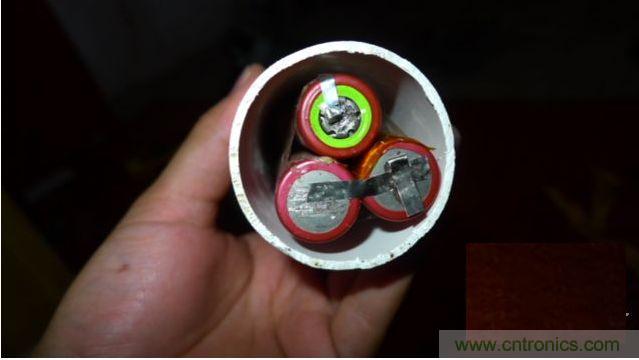

這個電筒的電源采用6節三洋18650黃頭電池，拆機的，測試容量全部是1900多一點。6節電池分別充電到3.800v，采用2並3串焊接方式加工。加工成三棱柱形狀，這樣就放在pvc裏麵了。加工ok後加上12.6的保護板。

[page]






[page]

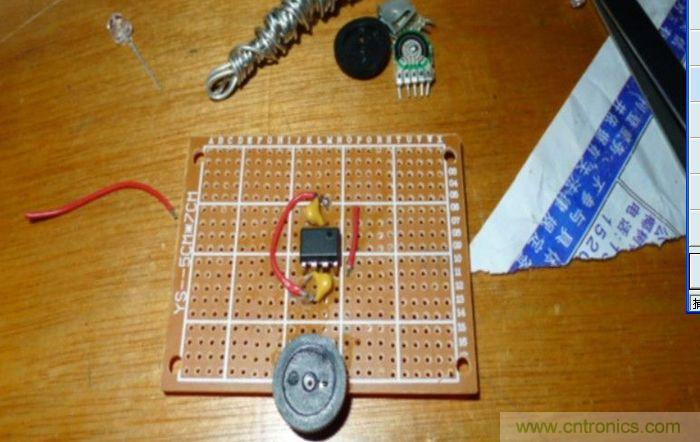

第三篇：調光電路

這個電路仍舊是經典的555調節占空比，555是一個便宜且使用的小芯片
，製作調光電路很簡單，而且很使用
，可以調節4.5%----95%的範圍而且是連續可調，肉眼看起來就是無極調光
，頻率650KHZ。具體的原理見下圖。

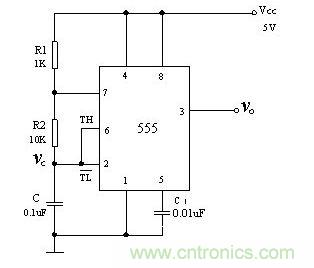

原理圖：

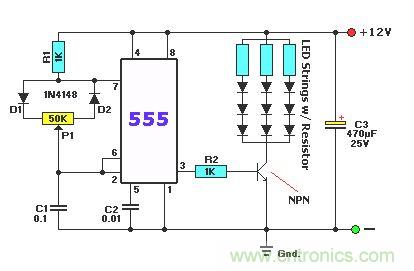

帶LED電路圖：

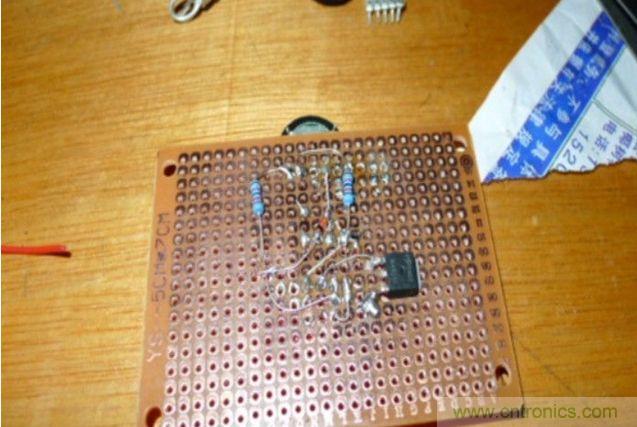

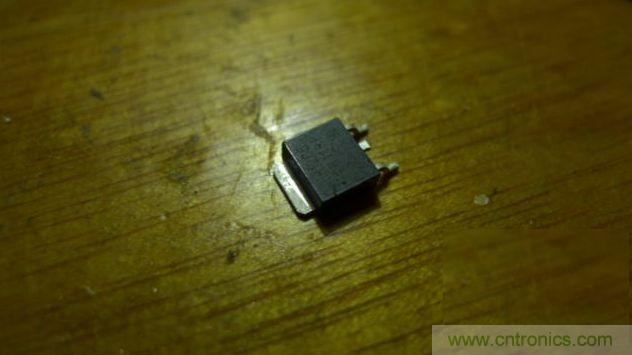

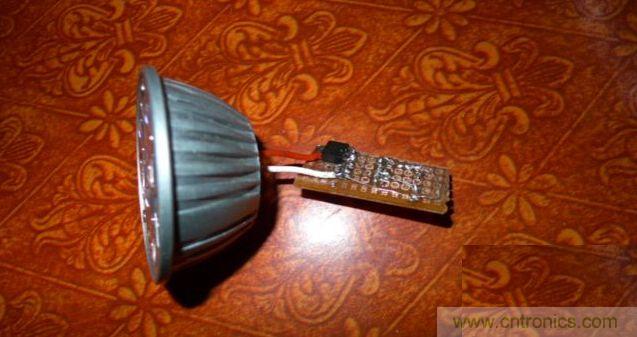

輸出端我用的是mos管
，沒用三極管

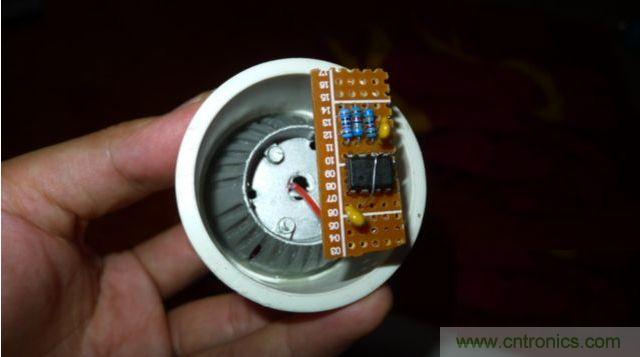

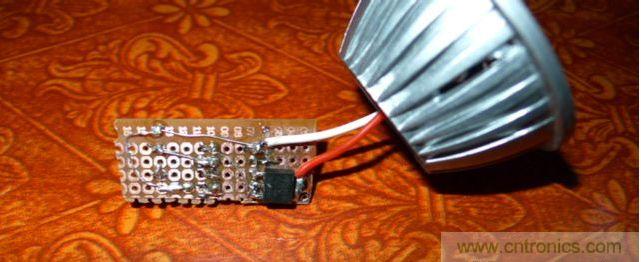

，因為手裏沒有合適的三極管，mos到一大把。焊接有點醜，哈哈。
[page]

這裏我將三極管換成了電源mos，因為手裏沒三極管

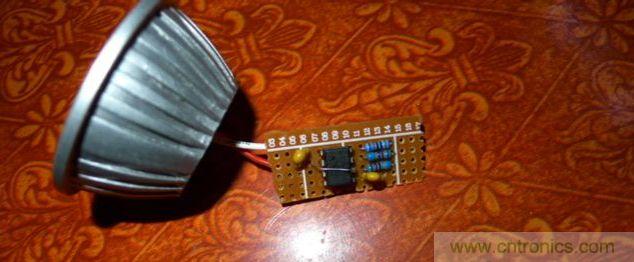

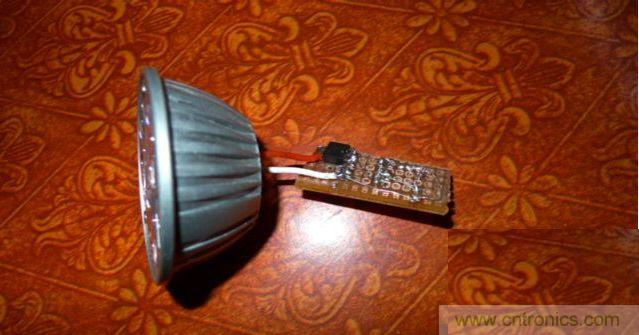

，mos到時一大把，收拾做電動車電池保護板上的mos。電路焊接ok後，調節電位器
，萬用表測試電流，當電流時200ma時

，ok取下電位器
，焊接相同的電阻

，焊在led射燈上。

[page]

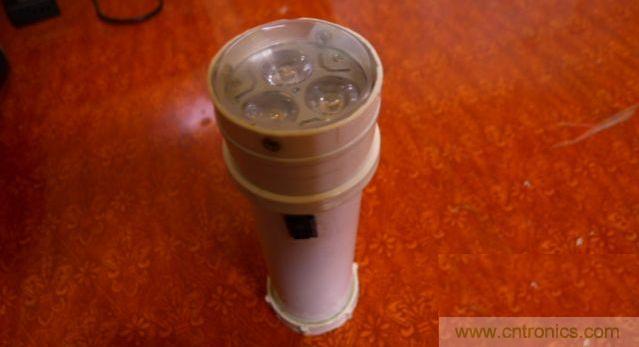

第四篇：整體製作

將led燈頭用AB膠粘在pvc連接管裏
，因為連接管裏麵有卡位

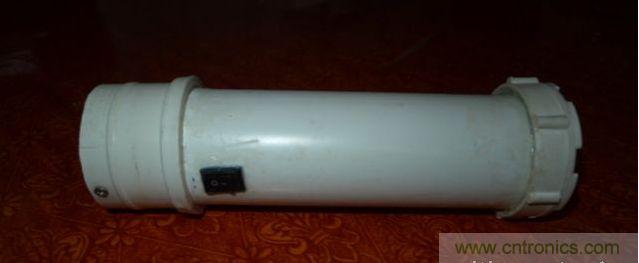

，所以很容易粘接牢固。然後取合適pvc管

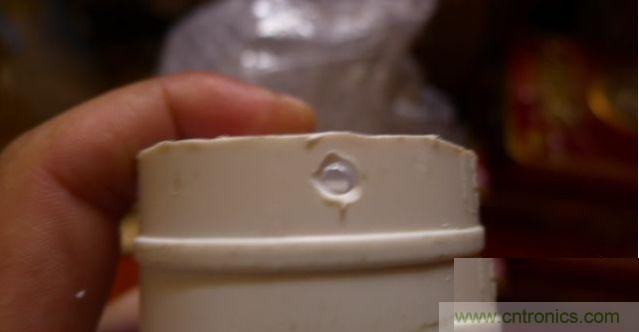

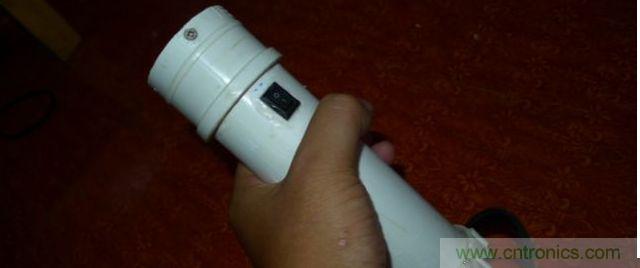

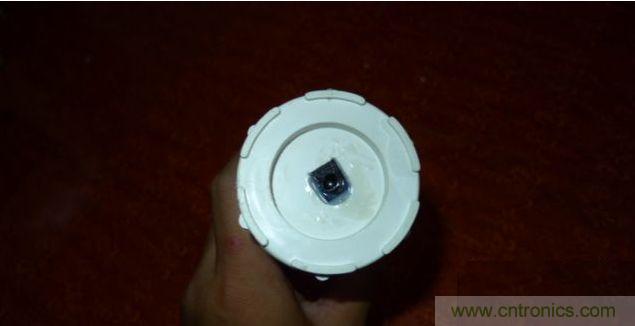

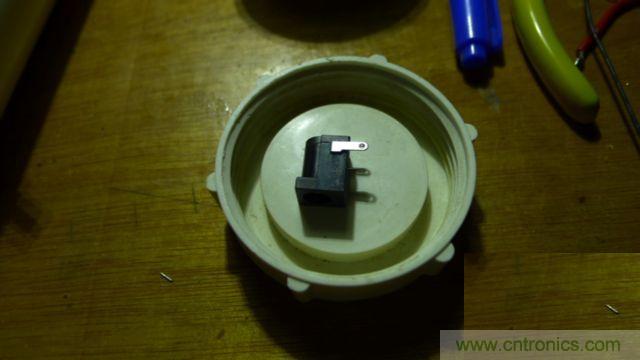

，在合適位置開孔安裝開關。在pvc蓋子上開孔
，安裝充電的接口。AB膠粘接pvc與連接管及蓋子，注意電池絕緣！

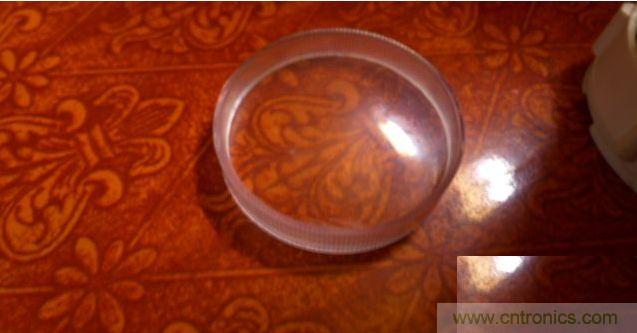

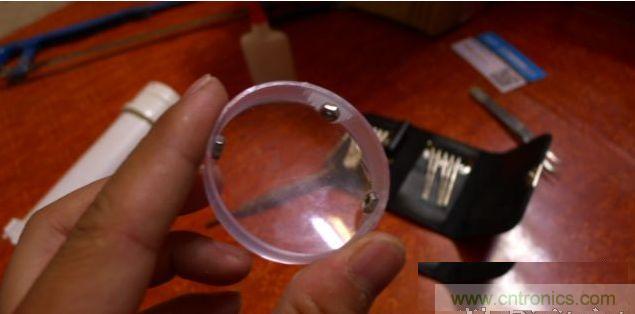

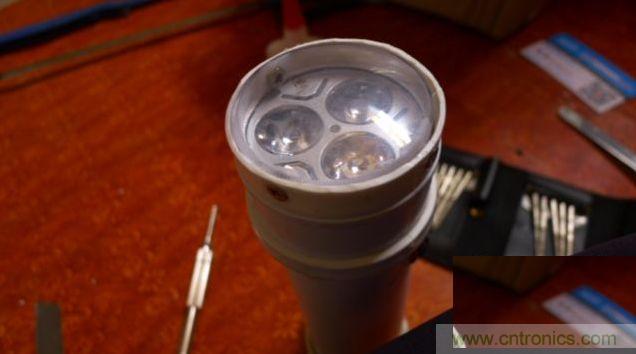

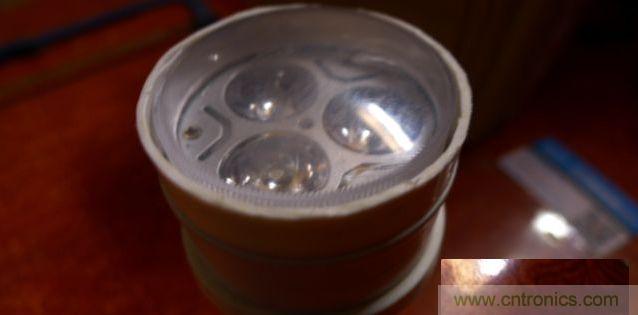

在合適位置裁斷pvc連接管，取一個透明蓋子，大小符合pvc連接管

，將蓋子放在pvc連接管裏

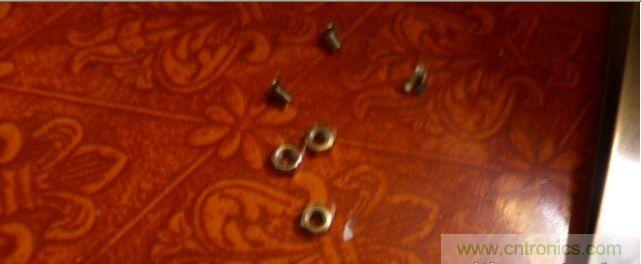

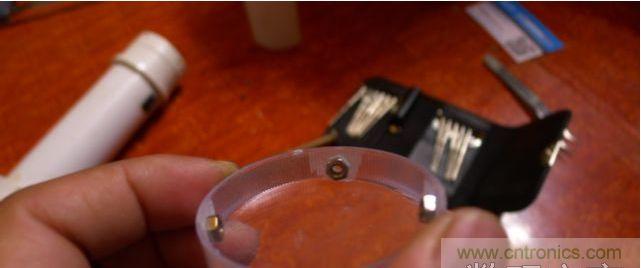

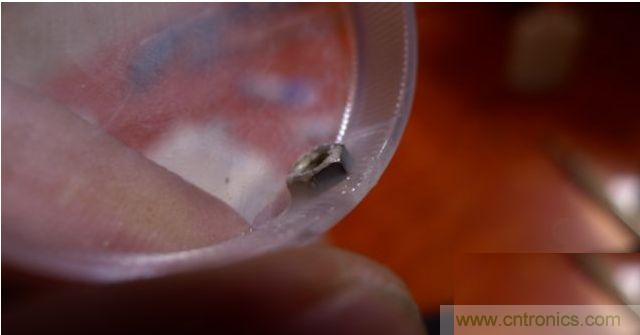

，用電摩開三個大小和、合適的孔。然後在蓋上固定三個螺絲扣

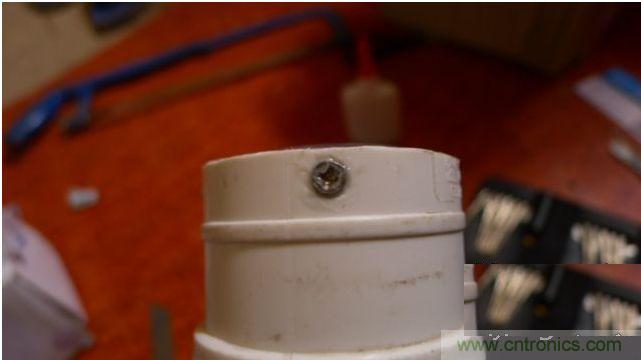

，將蓋子放在pvc連接管裏後在pvc連接管外用螺絲固定。之所以這麼做事因為當燈珠壞了時可以隨時更換（畢竟10元包郵的質量不算好）。

[page]









[page]








[page]

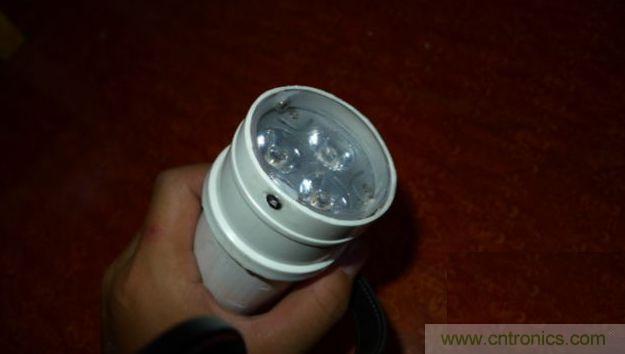

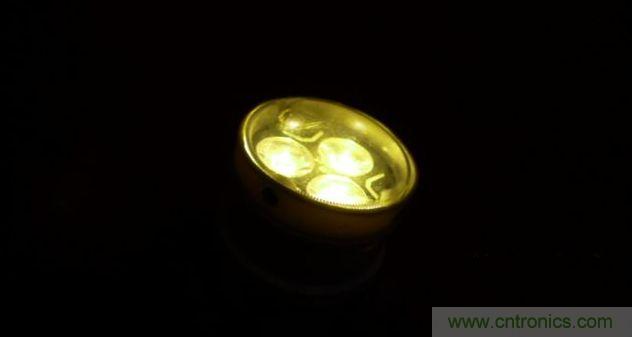

duiyuzaiyewandezhaopianwojiumeipaile，yinweiwozhaobuchunazhongshuiping。liangdufeichangbucuo，yinweiwobanianjidale，baiguangtaiciyanjing，suoyixuanzehuangguang。wozhegezoulangshidayue10米左右
，寬是1.5米左右，站在一頭開這個手電整個走廊都是亮的，效果非常好。

嘿嘿，結束。。。。
