在要求短路電路保護時，我們可以使用它來代替升壓轉換器。SEPIC轉換器的特點是單開關工作和連續輸入電流

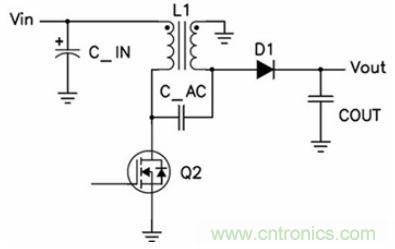

，從而帶來較低的電磁幹擾 (EMI)。這種拓撲（如圖1所示）可使用兩個單獨的電感（或者由於電感的電壓波形類似），因yin此ci還hai可ke以yi使shi用yong一yi個ge耦ou合he電dian感gan，如ru圖tu所suo示shi。因yin其qi體ti積ji和he成cheng本ben均jun小xiao於yu兩liang個ge單dan獨du的de電dian感gan，耦ou合he電dian感gan頗po具ju吸xi引yin力li。其qi存cun在zai的de缺que點dian是shi標biao準zhun電dian感gan並bing非fei總zong是shi針zhen對dui全quan部bu可ke能neng的de應ying用yong進jin行xing優you化hua。


這種電路的電流和電壓波形與連續電流模式 (CCM) 反向電路類似。開啟Q1時，其利用耦合電感主級的輸入電壓，在電路中形成能量。關閉Q1時，電感的電壓逆轉，然後被鉗製到輸出電壓。電容C_AC便為SEPIC與反向電路的差別所在；Q1開啟時，次級電感電流流過它然後接地。Q1關閉時，主級電感電流流過C_AC，從而增加流經D1的輸出電流。相比反向電路，這種拓撲的一個較大好處是FET和二極管電壓均受到C_AC的鉗製，並且電路中很少有振鈴。這樣
，我們便可以選擇使用更低的電壓

，並由此而產生更高功效的器件。

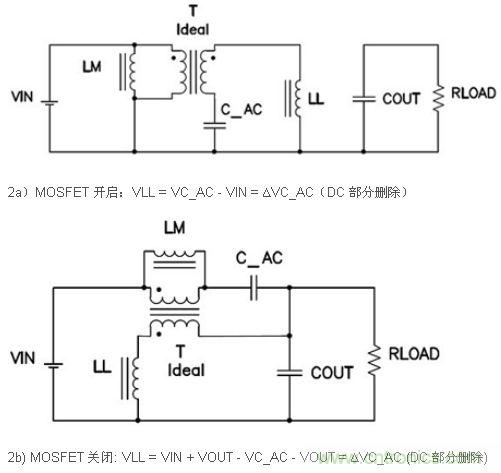

由於這種拓撲與反向拓撲類似，因此許多人會認為要求有一套緊密耦合的繞組。然而，情況卻並非如此。圖2顯示了連續SEPIC的兩個工作狀態
，其變壓器已通過漏電感 (LL)、磁化電感 (LM) 和一個理想變壓器 (T) 建模。經檢查，漏電感的電壓等於C_AC的電壓。因此，較小值C_AC或者較小漏電感的大AC電壓會形成較大的回路電流。較大的回路電流會降低轉換器的效率和EMI性能，而這種情況是我們所不希望出現的。減少這種大回路電流的一種方法是增加耦合電容(C_AC)。但是，這樣做是以成本、尺寸和可靠性為代價的。一種更為精明的方法是增加漏電感，其在指定某個定製磁性組件的情況下可以很輕鬆地實現。


有趣的是，極少的廠商已經認識到了這一事實，並且許多廠商已經針對SEPIC應用生產出了低漏電感的電感。另一方麵，Coilcraft擁有約0.5 uH漏電感的 47uH MSD1260，同時還於最新開發出了這種設計的其他版本

，其具有10uH 以上的漏電感，我們將在下次的【電源設計小貼士】中對其進行介紹，敬請期待。
