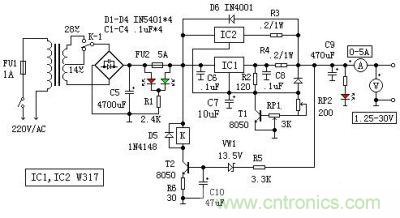

圖題：電路圖

本電路中，由T2、D5、VW1、R5、R6、C10及繼電器K構成自適應切換動作電路。當輸出電路低於14V時
，VW1因擊穿電壓不夠而截止，無電流通過
，T2截止，K不吸合，其觸點K在常態位置，電路輸入電流14V交流電。反之當輸出電壓高於14V時，VW1擊穿導通
，T2亦導通，繼電器K吸合，28V交流電接入電路。這樣可以保證輸入電壓與輸出電壓差不會大於15V，此時
，W317輸出電流典型值為2.2A。圖中采用了兩塊W317供電，整個電路輸出電流可在4A以上。由於兩塊W317參數不可能一樣，電路中在W317輸出端串接了小阻值電阻R3、R4
，用以均分電流。

輸出電壓調整由RP1、RP2完成。附加晶體管T1的目的在於避免電位器RP1滑動端接觸不良，使W317調整公共端對地開路，造成輸出電壓突然變化，損壞電源及負載。

雙色發光二極管作為保險絲熔斷指示器（紅光）兼電源隻是器（橙色光）。當電源正常時，兩隻發光二極管均加有正向電壓，紅
、綠發光二極管均發光，形成橙色光。當保險絲FU2斷開時，僅紅色發光管加有正向電壓
，故此時隻發紅光。

以保證穩壓準確。設計電路板時主電流回路應足夠寬，並焊上1mm以上的銅導線或塗錫，以減少紋波電壓。C6、C8盡量靠近W317的輸入

、輸出端
，並優先采用無感電容。C5如無合適容量，可用幾隻電容並聯。R3、R4可用錳絲自製。

調試時，調整RP1、RP2應使繼電器在電源輸出14V左右時吸合，否則可調換穩壓二極管再試。
