一般音響電器工作時，需要提供正負電源。但在汽車、輪船、火車等運載工具上隻能用蓄電池供電
，這裏介紹一款電源電路，希望對大家有所幫助。該電源電路由震蕩器、反相器
、推動器和整流及濾波器等部分組成，電路工作原理如圖所示。

震蕩器

這是一款典型的由CMOS門電路（CD4069）構成 震蕩器。震蕩精度為10-2~10-3，
，震蕩過程如下：設某一時刻電路中 B點為高電平則AB點通過電阻R8向電容充電。剛開始充電時，由於電容兩端電壓不能突變，使得C點電位突變至高電平，隨著充電的進行， C點電位逐漸降低。當C點電位低於CMOS非門的轉換電壓時，非門41F翻轉，A點變為高電平，B點變為低電平。由於電容 兩端電壓不能突變，使得 C點電位突變至低電平。A點則通過電阻R8向電容C6反向充電。隨著充電的進行，C點電位逐漸升高，當C點電位高於CMOS 非門的轉換電壓時，非門 41F翻轉

，A點變為低電平，B點則通過電阻R8向電容C6充電……重複上述過程，形成振蕩

，於B點輸出脈衝電壓。此振蕩器的振蕩頻率為 f=1/2ΠR8C6=1/2*3.14*4.7*103*680*10-12=49.8KHz , 占空比為2。圖中電阻R7（47K）一般取值為R7=（5~10）R8
，其作用有二：1）減少電源變化對振蕩頻率的影響。2）降低電路工作的動態功耗。

反相器

四個反相器分成兩組，分別輸出相位相反的脈衝電壓
，其中兩兩並聯是為了增大輸出電流（單反相器最大輸出電流為1.5毫安，並聯後可以輸出3毫安）。CMOS反相器的優點是：抗幹擾能力強
，電源電壓範圍寬（3~20V），正好適用於本電路中,本電路的電源為18V。

推動器

先看N1和P1兩個三極管的工作原理，N1組成共集電極放大電路

，放大輸入脈衝電壓信號的正半周
；P1也組成共集電極放大電路，放大輸入脈衝電壓信號的負半周，它們合成後於E點輸出相位與輸入信號相位相反但電流放大（達兩三百倍）的脈衝電壓信號。N2和P2兩個三極管的工作原理與之類似
，但F點輸出的脈衝電壓信號與E點輸出的信號的相位相反，以便下麵的整流電路分別整流出正負電壓。在本電路中，兩個三極管選用D647
、D667，其參數為：0.9w,+1A/-1A 。

整流及濾波器

此部分電路非常經典，雖然是二倍壓整流電路，但由於損耗等原因，在本電路中空載時為+12V/-12V，額定負載時為+9V/-9V。本電源電路提供的功率不大於11W。

另外
，本電路在實際應用中
，由於50KHZ振zhen蕩dang信xin號hao的de存cun在zai
，要yao注zhu意yi高gao頻pin屏ping蔽bi，如ru在zai印yin刷shua板ban上shang用yong封feng閉bi的de銅tong箔bo將jiang這zhe部bu分fen電dian路lu屏ping蔽bi起qi來lai。此ci外wai，本ben電dian源yuan的de紋wen波bo係xi數shu取qu決jue於yu所suo需xu單dan電dian源yuan的de紋wen波bo係xi數shu。由you於yu本ben電dian源yuan沒mei有you可ke供gong調tiao試shi的de項xiang目mu
，故gu隻zhi要yao元yuan器qi件jian良liang好hao
，連lian線xian正zheng確que，就jiu可ke以yi正zheng常chang工gong作zuo了le。

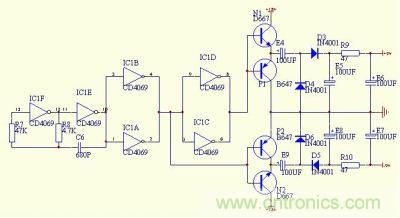

圖1：電路圖

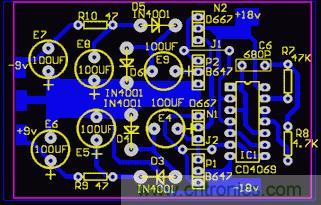

圖2：印刷電路板圖

說明：印刷電路板圖中
，J1、J2為飛線。印刷電路板沒有設計成大麵積接地，製作時請注意把震蕩器屏蔽起來。
