反向恢複時間低至14ns的極快和超快整流器和軟恢複二極管
發布時間：2013-01-10 責任編輯：alexwang
【導讀】xindejikuaihechaokuaizhengliuqiheruanhuifuerjiguanjuyoujikuaihuifuheruanhuifutexing，yijidizhengxiangyajianghedixieloudianliu，zhuyaoyingyongzaishiyongyuquanhunhedongliheqingduhunhedongliqichexitong，ABS係統和HID照明中，可有效減少開關損耗和EMI/RFI。
極快和超快整流器和軟恢複二極管

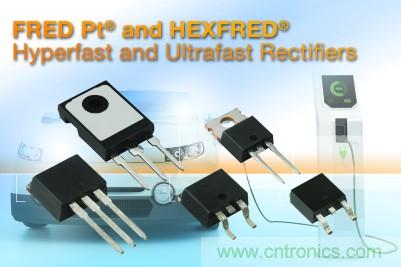

日前，Vishay Intertechnology宣布，推出19款采用DPAK、TO-220、D2PAK、TO-262、TO-247和改進型TO-247封裝的汽車級FRED Pt和HEXFREDjikuaihechaokuaizhengliuqiheruanhuifuerjiguan。xinqijianjuyoujikuaihuifuheruanhuifutexing，yijidizhengxiangyajianghedixieloudianliu，zaigaopinquanhunhedongliheqingduhunhedongliqichexitong，HID照明中可減少開關損耗和EMI/RFI。
這些器件反向電壓範圍為200V～1200V；低至14ns的反向恢複時間
今天發布的器件中，采用DPAK封裝的器件通過AEC-Q101認證，反向電壓為200V和600V，包括6A和8A FRED pt整流器和1個4A HEXFRED二極管。TO-220、D2PAK、TO-262、TO-247和改進型TO-247封裝的器件的反向電壓為600V和1200V，包括15A～60A FRED Pt器件和HEXFRED二極管。FRED Pt和HEXFRED整流器及快恢複二極管適用於全混合動力和輕度混合動力汽車係統的AC/DC、DC/DC、輔助和牽引逆變器；DPAK封裝的器件非常適合HID照明和ABS係統；采用TO-220、D2PAK、TO-262、TO-247和改進型TO-247功率封裝的器件適用於快速電池充電係統和20kW的主逆變器。
FRED Pt整流器采用一種平麵結構，鉑摻雜壽命控製，確保達到很高的整體性能、耐用性和可靠性。這些元器件的工作結溫達到+175℃，可實現更加穩健的設計。Vishay的HEXFRED恢複二極管采用了最新的外延結構和先進的加工工藝，能夠幫助設計者大大減少緩衝、元器件數量和散熱片尺寸。DPAK、D2PAK和TO-262封裝的器件達到J-STD-020的MSL潮濕等級1級，LF最高峰值為+260℃。今天發布的器件均符合RoHS(TO-220和TO-247封裝是完全無鉛的)，無鹵素。器件還滿足JESD 201 Class 1A/2錫須測試。
器件規格表：
|
編號 |
封裝 |
產品家族 |
器件種類 |
IF (A) |
VRRM (V) |
VF (V) |
trr (ns) |
|
DPAK |
FRED Pt |
超快整流器 |
2 x 3 |
200 |
1 |
19 |
|
|
DPAK |
FRED Pt |
超快整流器 |
2 x 3 |
200 |
1 |
19 |
|
|
DPAK |
FRED Pt |
極快整流器 |
2 x 4 |
200 |
0.95 |
23 |
|
|
DPAK |
FRED Pt |
超快整流器 |
6 |
600 |
2.1 |
18 |
|
|
DPAK |
FRED Pt |
極快整流器 |
6 |
600 |
3.1 |
14 |
|
|
DPAK |
FRED Pt |
極快整流器 |
8 |
600 |
2.4 |
18 |
|
|
DPAK |
HEXFRED |
超快二極管 |
4 |
600 |
1.8 |
17 |
|
|
D2PAK |
FRED Pt |
極快整流器 |
15 |
600 |
2.45 |
21 |
|
|
D2PAK |
FRED Pt |
超快整流器 |
30 |
600 |
2 |
30 |
|
|
D2PAK |
FRED Pt |
極快整流器 |
30 |
600 |
2.65 |
27 |
|
|
TO-262 |
FRED Pt |
極快整流器 |
15 |
600 |
2.45 |
21 |
|
|
TO-262 |
FRED Pt |
超快整流器 |
30 |
600 |
2 |
30 |
|
|
TO-262 |
FRED Pt |
極快整流器 |
30 |
600 |
2.65 |
27 |
|
|
TO-220 |
HEXFRED |
超快二極管 |
25 |
600 |
1.7 |
23 |
|
|
TO-220 |
HEXFRED |
超快二極管 |
2 x 15 |
600 |
1.7 |
19 |
|
|
TO-247 |
FRED Pt |
超快二極管 |
60 |
600 |
1.68 |
34 |
|
|
TO-247 改進型 |
超快二極管 |
60 |
600 |
1.68 |
34 |
||
|
TO-247改進型 |
HEXFRED |
超快二極管 |
30 |
1200 |
4.1 |
47 |
|
|
TO-247改進型 |
FRED Pt |
極快整流器 |
30 |
1200 |
2.6 |
28 |
