該器件集成了模擬功能，如麥克風偏置，耳機驅動器
，以及一個單聲道揚聲器驅動器能夠驅動4Ω負載。在該TLV320DAC3120完全可編程miniDSP音頻處理的數字。數字音頻數據格式是可編程的，與流行的音頻標準協議（I2S，左/右對齊）
，在主


，從DSP和TDM模式。重低音
，高音
，或EQ可以支持可編程的數字信號處理塊。一個片上的PLL提供了所需要的數字信號處理塊的高速時鍾。音量電平，可以控製由一個引腳控製或由寄存器控製。使用I2C串行總線控製的音頻功能。

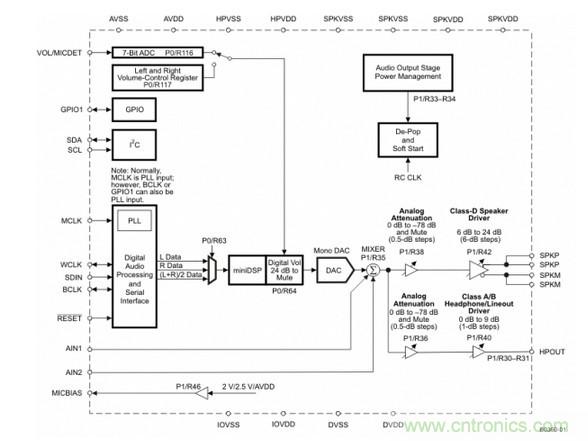

圖題：TLV320DAC3120是可在一個32引腳QFN封裝

特點

單聲道音頻DAC具有95 dB的SNR
指令的可編程嵌入式miniDSP
支持8 kHz到192 kHz的采樣率
單聲道D類BTL揚聲器驅動器（1.6 W 2.5 W）
單聲道耳機/線路輸出驅動器
兩個單端輸入
，輸出混音和電平控製
麥克風偏置
內置數字音頻處理模塊
，具有用戶可編程的雙二階FIR過濾器
，剛果（金）
數字正弦波發生器發出蜂鳴聲和點擊次數（PRB _P25）
可編程低音的升壓/高音/ EQ高達六二階濾波器用於播放數字音頻處理器
引腳控製寄存器控製數字播放音量控製設置
集成PLL用於可編程數字音頻處理器
I2S，左對齊
，右對齊，DSP，和TDM音頻接口的
I2C控製寄存器自動遞增
完全關斷控製

電源：

模擬：2.7 V?3.6 V
數字內核：1.65 V
，1.95 V
數字I / O：1.1 V - 3.6 V
D類：2.7 V - 5.5 V（SPKVDD ≥ AVDD）
5毫米×5毫米32 - QFN封裝

應用

便攜式音頻設備
電子書
便攜式導航設備
