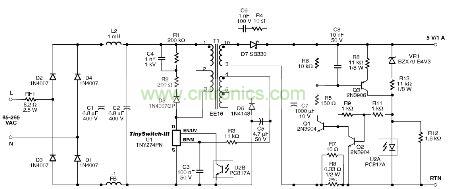

圖1：用於便攜式音頻播放器的5 W高效率充電器設計電路圖


將慢速阻斷二極管D 5 與一個2 0 0 Ω 的串聯電阻配合使用。為確保反向恢複時間不超過2 μs，請僅使用玻璃鈍化(GP)類型的二極管。如果沒有GP二極管，可使用如FR107類的快速二極管代替。所選擇的這些二極管可重新再利用部分的箝位能量，這將幫助降低功耗。

選擇R3的值，將空載功耗降至最低。

偏置元件D6、C5及R3是可選件，如果移除這些可選件，空載功耗將會小於500 mW。

設計特色

•   高效率（滿載條件下>70%）
•   符合CEC/能源之星2008對帶載模式效率的要求（可達 到71.5%

，要求為64.5%）
•   空載輸入低功率（在230 VAC交流輸入時< 230 mW）
•   帶溫度補償的低壓降恒流（CC)檢測
•   符合CISPR-22/EN55022 B傳導EMI限製，無需Y電容

點擊查看詳細設計電路：用於便攜式音頻播放器的5 W高效率充電器
