產品特性：

• 寬輸入工作電壓範圍：4V 至 65V
• 同步工作以實現最高效率
• 內部高端和低端功率 MOSFET
• 可調 50mA 至 500mA 最大輸出電流

適用範圍：

• 汽車
  、工業、醫療和航空電子

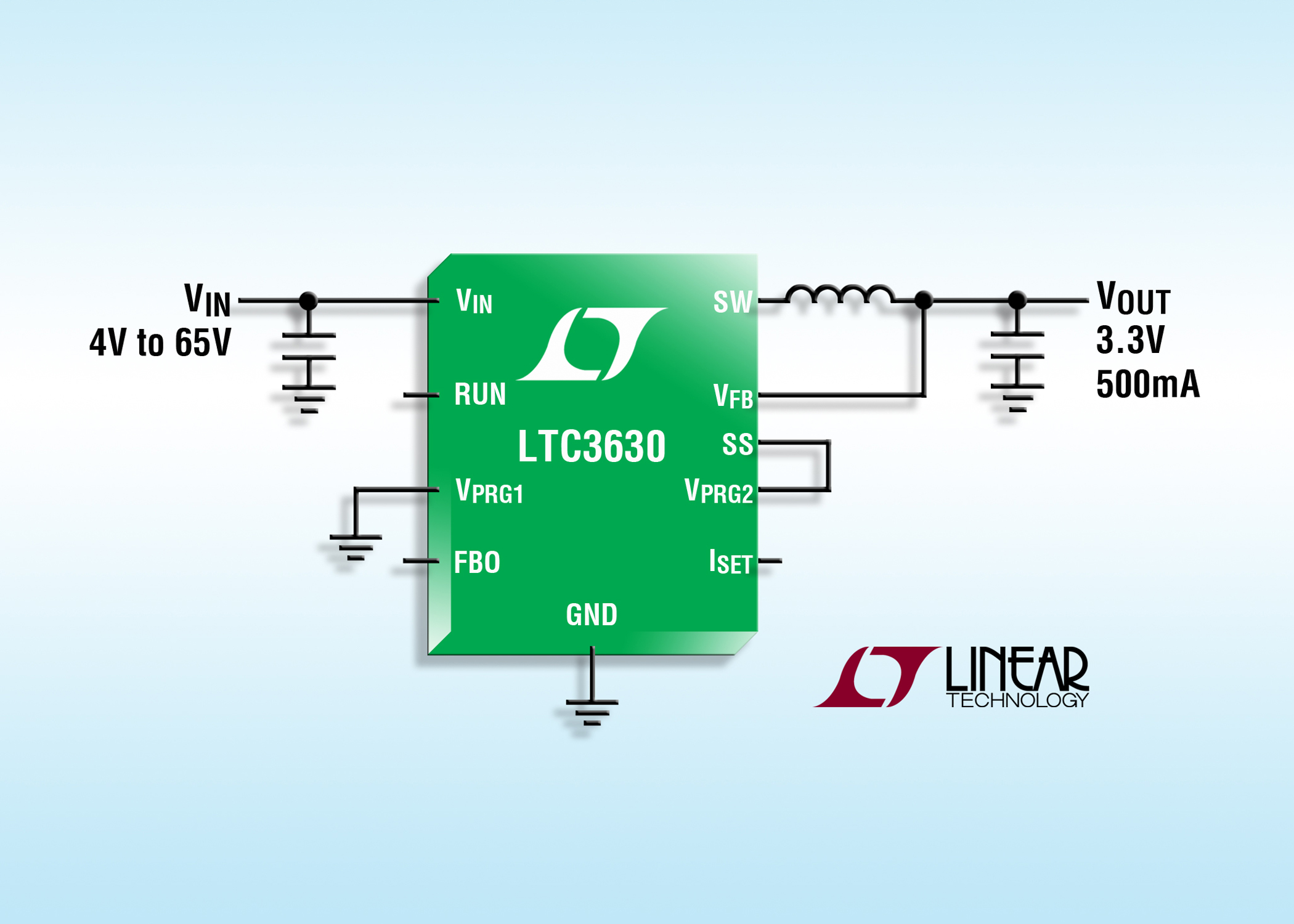

淩力爾特公司 (Linear Technology Corporation) 推出 65V 輸入的同步降壓型轉換器 LTC3630

，該器件采用 16 引線耐熱性能增強型 3mm x 5mm DFN 或 MSOP 封裝
，提供高達 500mA 的連續輸出電流。其內部的同步整流拓撲提供了高達 90% 的效率，而在突發模式 (Burst Mode®) 工作時僅需要 12µA 靜態電流 (無負載情況下)
，從而最大限度地延長了電池運行時間。LTC3630 在 4V 至 65V 的輸入電壓範圍內工作，非常適用於多種應用
，包括汽車、工業、醫療和航空電子。

LTC3630 的(de)內(nei)部(bu)同(tong)步(bu)整(zheng)流(liu)以(yi)及(ji)其(qi)可(ke)編(bian)程(cheng)的(de)峰(feng)值(zhi)電(dian)流(liu)限(xian)製(zhi)設(she)計(ji)優(you)化(hua)了(le)效(xiao)率(lv)，同(tong)時(shi)最(zui)大(da)限(xian)度(du)地(di)減(jian)小(xiao)了(le)輸(shu)出(chu)紋(wen)波(bo)和(he)外(wai)部(bu)組(zu)件(jian)尺(chi)寸(cun)。此(ci)外(wai)，輸(shu)出(chu)電(dian)流(liu)可(ke)用(yong)單(dan)個(ge)電(dian)阻(zu)器(qi)在(zai) 50mA 至 500mA 範圍內設定。LTC3630 的輸出電壓可用一個外部電阻分壓器調節在 0.8V 至 VIN 的範圍，該器件也可非常容易地設置以提供具1% 準確度的固定 1.8V、3.3V 或 5V 輸出。其 3mm x 5mm DFN 或耐熱性能增強型 MSOP-16E 封裝與僅 3 個纖巧的外部組件相結合，可為多種通用應用提供占板麵積高度緊湊的解決方案。

LTC3630 采用內部高壓端和低壓端功率 MOSFET
，以在非常緊湊的占板麵積情況下確保高效率。此外，LTC3630 提供精確的運行門限和軟啟動功能

，以確保在任何環境中的係統在啟動時都得到良好控製。此外，反饋比較器輸出使多個 LTC3630 能並聯，以實現電流更大的應用。由於該轉換器固有的穩定性，無需外部補償
，因此最大限度地減小了解決方案占板麵積。

LTC3630EDHC 和 LTC3630EMSE 的價格為每片 3.20 美元。工業級版本 LTC3630IDHC 和 LTC3630IMSE 經過測試，保證工作在 -40°C 至 125°C 的工作結溫範圍，價格為每片 3.55 美元。汽車級版本 LTC3630HDHC 和 LTC3630HMSE 也經過測試
，保證工作在 -40°C 至 150°C 的工作結溫範圍，價格為每片 3.80 美元。軍用級塑封版本 LTC3630MPDHC 和 LTC3630MPMSE 經過測試，則保證工作在 -55°C 至 150°C 的工作結溫範圍，價格為每片 10.72 美元。所有價格均為千片批購價
，所有版本都有現貨供應。

性能概要：LTC3630

• 寬輸入工作電壓範圍：4V 至 65V
• 同步工作以實現最高效率
• 內部高端和低端功率 MOSFET
• 無需補償
• 可調 50mA 至 500mA 最大輸出電流
• 低壓差工作：100% 占空比
• 低靜態電流：12µA
• 寬輸出範圍：0.8V 至 VIN
• 0.8V  ±1% 反饋電壓基準
• 精確的 RUN 引腳門限
• 內部和外部軟啟動
• 可編程 1.8V
、3.3V、5V 或可調輸出
• 僅需極少的外部組件
• 16 引線耐熱性能增強型扁平 (0.75mm) 3mm x 5mm DFN 和 MSOP 封裝
