中心議題：

• 瞬態電壓分析
• 比較器/DAC設計考慮
• 逐次逼近方式的介紹
• DAC/比較器架構比集成ADC所具備的優勢及應用

解決方案：

• 有些條件下采用分立的比較器和D/A轉換器更容易實現A/D轉換

以下討論驗證了一個被現存A/D轉換器應用所忽略的選擇：有些條件下采用分立的比較器和D/A轉換器更容易實現A/D轉換。這種替代方案通常采用不同的測試方法，但是具有低成本、高速度、更大靈活性以及更低功耗等優點。　　

盡管當前趨勢全部集中一個方向-設計者需要使用A/D轉換器時通常選定一個集成的A/D轉換器（ADC）。大多數工程師並沒有意識到還有降低ADC性價比的其它替代方案。而模擬比較器

、D/A轉換器（DAC）和信號處理一起恰好就是構成逐次逼近ADC的核心電路。　　

某些特定領域，分立比較器/DAC的使用非常普遍。自動測試設備、核脈衝反應堆高度監測器以及自動化時域反射計等，通常都采用這種技術，DAC用於驅動比較器的一個輸入，另一個輸入由被監測信號驅動。接下來是通用測試問題以及特定方法的選擇，事實上，此時采用比較器/DAC組合比采用現成的ADC更受歡迎。　　

瞬態電壓分析　　

捕獲快速幅度變化事件（瞬態）的"強力"技術就是采用處理器支持的高速ADC和RAM對其進行簡單量化（圖1）。單觸發事件可能必須采用這種方法，因為需要獲取瞬態細節。然而，如果瞬態是重複性的
，則可采用DAC/比較器的方法測量它們的峰值幅度及其它特性（圖2）。

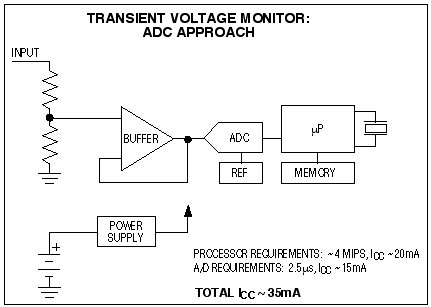

圖1. 采用"強力"法進行瞬態分析

，ADC電路耗電大且價格昂貴

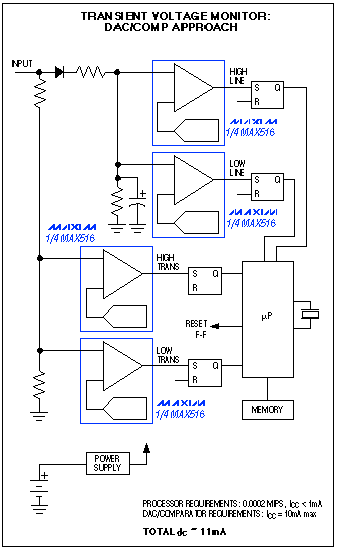

圖2. 如果圖1應用可接受對幅度進行重複測量

，用DAC/比較器組合替代ADC可省電並降低成本　　

[page]
比較器的一個輸入引腳由DAC設置判定電平，瞬態信號施加到另一個輸入。通過調整DAC輸出可確定峰值瞬態幅度
，超越門限時，采用數字鎖存捕獲比較器的輸出響應。僅需要比較器輸入支持瞬態帶寬，任意長的DAC輸出建立時間並不會影響測量精度。這樣，在模擬域可用低成本DAC和比較器代替昂貴的ADC.

需注意的是，在監視模擬電壓時必須考慮容限。許多自診斷設備監視係統電壓、溫度以及其它模擬量，容限值在軟件中設置。然而，如果這種比較由比較器實現，設置值由DAC提供
，這樣可減輕處理器負荷，因為隻需要讀取一位來表示超限狀態。　　

這種技術（模擬域比較）與ADC技術（數字域比較）具有相同精度，對於一個設置點時，可通過簡單比較實現
，為什麼還要對整個值進行量化？必須提及的一種情況是：如果與幾個設置點進行比較時，例如：報警上限/下限和關斷的下限/上限電平，可選擇ADC,否則需要4路DAC和4個比較器。　

由DAC構建簡單的ADC　　

便攜式儀器受成本和尺寸限製

，有些情況下可以利用DAC實現A/D轉換功能。例如，蜂窩電話和醫療電子通常采用DAC調整LCD對比度電壓（圖3）。有時可通過簡單添加一個比較器和開關，監視溫度或電池電壓（如上所述）。那麼現有DAC可執行兩種任務
，在DAC執行模擬至數字轉換時關閉顯示器。作為另一種替代方案，由模擬開關和電容構成的簡單采樣/保持電路（圖4）可在A/D轉換期間維持LCD的對比度電壓。

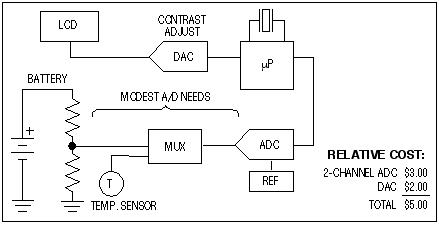

圖3. 該電路常見於便攜儀器

圖4. 對圖3增加兩個比較器

，由DAC實現ADC功能，節省成本　　

另外一種方法就是用一個低成本雙路DAC替代現有單路DAC.雙路DAC中的一路用於產生LCD對比度電壓，另一路用於構成ADC.無論單路還是雙路

，都需要DAC和比較器支持快速、驅動DAC的簡單程序，以及對比較器采樣來實現逐次逼近（參見sidebar,逐次逼近）。

設計考慮　　

DAC和比較器的結合非常簡單。信號作用到比較器的同相輸入端
，DAC提供的數字可編程門限作用到反相輸入端。隻要信號比門限值大，比較器就會產生邏輯高電平輸出。但在使用時必須注意幾個方麵。　　

為確保精確的門限電平，考慮到比較器的輸入偏置電流以及比例網絡
，DAC的直流輸出阻抗應很小。在超低功耗電路中更應注意，DAC的輸出阻抗可能高達10kΩ。　　

DACdelingyigeyaoqiushidijiaoliushuchuzukang。fouze
，bijiaoqishuchudegaosushuzixinhaodeyabailvjingguobuxianjishengdianrongouhe，jiangchanshengshurushuntaibianhua
，daozhizijibingjiangdijingdu。ruguoyunxuxishengyidingdejianlishijian，kezaibijiaoqishuruduanzengjiayigepangludianronglaijiangdiDAC的交流輸出阻抗。DAC輸出放大器的大電容負載可導致不穩定或振蕩，但這個問題可在DAC輸出串聯一個電阻加以修正。　　

比較器的主要問題是滯回。大多數比較器電路帶有滯回，以防止噪聲和振蕩，但使用滯回時必須謹慎-它會造成門限值隨輸出而改變。如果係統可對受輸出狀態影響的滯回進行補償，可以接受這種配置；否則，應當避免滯回。　　

如果采用的比較器具有內部滯回並且不能禁止，可確保DAC輸出總是在相同方向逼近比較器門限
，這樣可消除負麵影響。通過在每位測試完成後將DAC設置為零，便於達到這一目的；例如，在本文最後列出的偽代碼後增加一行（參見sidebar,逐次逼近）。　　
[page]
另一選擇是，通過增加一個小電容反饋也可消除滯回，這會加速比較器在線性工作區的轉換。或者，增加一個輸出觸發器或鎖存器
，在給定時刻捕獲比較器輸出狀態。　　

當前比較器都能夠很好地處理擺率受限的輸入信號。例如，Maxim公司的MAX913和MAX912在這方麵尤其有效，因為它們在線性工作區能夠確保穩定。圖5列舉了MAX913在高速、12位應用中的性能。圖6電路（超低功耗8位轉換器）在不使用時可將其關閉以節省能量。

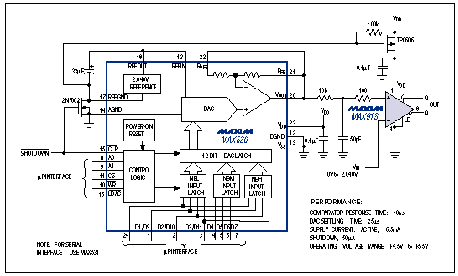

圖5. 由於比較器在其線性工作區保持穩定
，該高速、12位幅度采集器可處理低速輸入電壓而不會出現振蕩

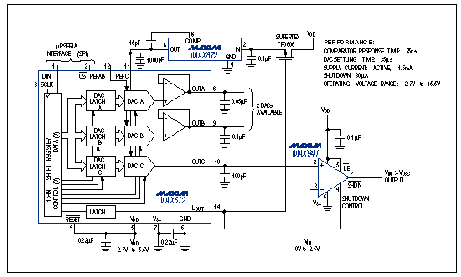

圖6. 該低電壓


、8位數據采集器替代ADC具有幾個優勢：低成本、低功耗

、以及采樣間隔期間關斷功能　　

DAC/比較器組合IC　　

Maxim提供3款單芯片器件可大大簡化設計，這些芯片組合了比較器和DAC.每款器件都非常適合本文應用及其它多種應用。　　

例如，MAX516是一款4通道器件，具有亞微秒速度，非常適合多種中等速度、多通道應用（圖S1a）。

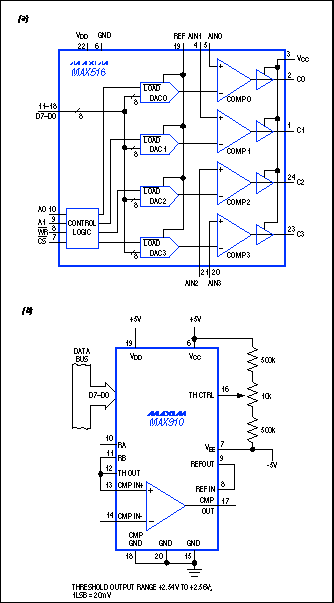

圖S1. Maxim 8位DAC/比較器IC包括4通道MAX516 （a）
、高速、TTL兼容MAX910 （b）、以及ECL兼容MAX911（未列出）　

MAX910是單通道、高速、TTL輸出DAC/比較器，具有8ns傳輸延遲（圖S1b）。類似器件（MAX911）具有更高速度--ECL互補輸出，4ns傳輸延遲。

逐次逼近　　

逐次逼近采用天平和一係列用於確定物體重量的二進製權重（權重相對值為1、2
、4、8
、16等）的方式很容易說明。確定一個未知重量的最快方法（逐次逼近）
，shouxian，jiangweizhizhongliangyuzuidaquanzhongjinxingbijiao。genjutianpingzhishi，yaomeyichugaizhongliang，yaomezengjiaxiayigezuidazhongliang
，anzhezhongfangshiyizhidaozuixiaodequanzhong。wutidezhongliangjiushitianpingpanshangshengyuquanzhongdezonghe。　　

在逐次逼近ADC中，內部DAC的位模擬係列二進製重量，比較器輸出模擬天平指示。驅動權位處理的邏輯保存在封裝好的ADC的逐次逼近寄存器（SAR）或者控製DAC/比較器電路的處理器軟件子程序

，該子程序可由不到20行的代碼來實現。

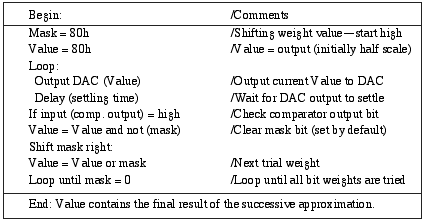

表S1. 逐次逼近偽代碼　　



應用　　

本章節列舉了DAC/比較器架構比集成ADC所具備的優勢。所討論的應用電路既常見又簡單，但然，也存在一些共性問題。　　
[page]
首先
，考慮采用低成本方法實現電力線電壓跌落
、浪湧以及瞬態檢測和故障記錄。理想的設計是采用牆上設備監測電力線異常，並將每次異常發生的時間記錄到RAM中（電壓跌落和浪湧的持續時間可以從幾毫秒到幾小時
；瞬態可能短至10微秒）。監視器必須記錄電力線完全失效的持續時間
，因此
，監視器應當由電池供電。　　

傳統解決方案是采用控製器和ADC.由於轉換器連續對電力線電壓采樣，控製器需將每次采樣值與軟件中用戶設定的限製進行比較，並將任何超出規定的狀態記錄到RAM.由於係統必須能夠追蹤到短至10?s的瞬態情況，ADC采樣間隔必須相當短-保守估算時間可以長達2.5?s.因此，控製器必須以1/2.5?s = 400ksps的速率進行采樣處理。　　

如果軟件比較具有高效編碼並且ADC無需處理器幹預
，係統每次采樣可執行少於10條指令，這就要求處理器具有4MIPS的能力。這種執行能力並不適合采用電池供電（圖1）。需要考慮用模擬方法對輸入瞬態偏離進行響應，用以替代連續跟蹤方案。　　

在這種情況下

，DAC/比較器替代方案提供了幾個明顯優勢。需要4個DAC和4個比較器（或一片MAX516），後麵連接一個4路設置/複位觸發器。一組DAC/比較器/FF監測高瞬態電壓，一組監測低瞬態電壓，一組用於監測電網跌落
，一組用於監測浪湧（圖2）。shuntaidianyazhijieouhedaobijiaoqi
，lianjiedaodianyadieluohelangyongjiancebijiaoqideshurushouxianyaojinxingzhengliuhelvbo
，yihuodedianwangdianyadepingjunzhi。kezairuanjianzhongtiaozhengdaoheshiderms.　　

係統每T秒進行采用並對觸發器複位，此處T為瞬態記錄時間分辨率（也許為60s）。高、低瞬態電平DAC用於設置所要求的門限。電壓跌落和浪湧DAC在每T秒間隔後進行調整，采用逐次逼近技術產生高
、低門限，以跟蹤目前平均值。　　

假設執行逐次逼近以及其它任務的子程序具有1000條指令（保守估計），對於T = 60s,CPU平均每秒執行17條指令。執行速率是0.00002 MIPS-非常適合低功耗係統
，遠遠低於ADC方案的4 MIPS.為進一步降低功耗
，控製器可在大部分時間內處於"休眠",僅在處理電力線異常時喚醒。將電壓比較從軟件方式轉換為模擬硬件方式，該電路大大降低了功耗、設計複雜性以及成本。　　

較低的故障檢測和診斷維護成本　　

打印頭控製、車(che)輛(liang)控(kong)製(zhi)以(yi)及(ji)許(xu)多(duo)其(qi)它(ta)機(ji)電(dian)應(ying)用(yong)，需(xu)嚴(yan)格(ge)監(jian)視(shi)內(nei)部(bu)電(dian)壓(ya)和(he)溫(wen)度(du)以(yi)確(que)定(ding)何(he)時(shi)更(geng)換(huan)工(gong)作(zuo)模(mo)式(shi)。極(ji)端(duan)情(qing)況(kuang)下(xia)，這(zhe)種(zhong)反(fan)饋(kui)可(ke)使(shi)係(xi)統(tong)避(bi)免(mian)全(quan)部(bu)關(guan)斷(duan)自(zi)毀(hui)。例(li)如(ru)，在(zai)必(bi)要(yao)時(shi)步(bu)進(jin)電(dian)機(ji)控(kong)製(zhi)器(qi)必(bi)須(xu)調(tiao)整(zheng)輸(shu)出(chu)MOSFET的柵極驅動以避免線性工作時消耗過多功率。　　

監測這些問題的傳統方法是采用ADC （圖7a）。處理器控製ADC進jin行xing周zhou期qi性xing測ce量liang，與yu控kong製zhi處chu理li保bao持chi時shi間jian常chang數shu一yi致zhi。然ran後hou對dui結jie果guo的de量liang化hua值zhi進jin行xing縮suo放fang後hou與yu軟ruan件jian中zhong的de門men限xian進jin行xing比bi較jiao。如ru果guo超chao出chu範fan圍wei，可ke觸chu發fa糾jiu正zheng動dong作zuo或huo者zhe全quan部bu關guan斷duan係xi統tong。　　

另外一種方法是采用DAC/比較器組合（圖7b）。靜態DAC輸(shu)出(chu)建(jian)立(li)關(guan)斷(duan)門(men)限(xian)或(huo)比(bi)較(jiao)器(qi)觸(chu)發(fa)值(zhi)。當(dang)溫(wen)度(du)變(bian)化(hua)造(zao)成(cheng)比(bi)較(jiao)器(qi)觸(chu)發(fa)
，比(bi)較(jiao)器(qi)會(hui)對(dui)處(chu)理(li)器(qi)發(fa)出(chu)中(zhong)斷(duan)來(lai)啟(qi)動(dong)糾(jiu)正(zheng)動(dong)作(zuo)，必(bi)要(yao)時(shi)，處(chu)理(li)器(qi)還(hai)可(ke)以(yi)通(tong)過(guo)啟(qi)動(dong)基(ji)於(yu)軟(ruan)件(jian)的(de)逐(zhu)次(ci)逼(bi)近(jin)程(cheng)序(xu)來(lai)確(que)定(ding)極(ji)限(xian)溫(wen)度(du)值(zhi)。


圖7. 在這種情況下，用DAC和比較器（b）替換ADC （a）可降低係統成本、響應時間以及軟件開銷　　

另一方麵，為支持ADC,處理器在跳轉到關斷子程序之前必須輪詢ADC、輸入采樣值並與先前設定值進行比較。這樣，DAC/比較器不僅節約成本

，而且提供了比采用ADC的更快響應；同時還減小了處理器開銷。　　

時域反射計　　

最後，低成本、低功耗DAC/比較器組合（相對於ADC）在便攜式時域反射計（TDR）中非常實用-一種用於檢測電纜的不連續性並可測量中間傳輸長度的儀器。廉價的便攜式TDR隨著網絡電纜的增加變得非常普遍。　　

TDR工作原理類似於雷達
；沿著線纜發送一個主脈衝並監測由開路
、短路
、或者其它電纜阻抗不連續產生的反射。發射脈衝及其反射波傳輸延時間隔大約為每英尺3.3ns,假設線傳輸速率為0.6c （光速的十分之六）。那麼，在電子學上10ns時間分辨率可分辨出大約3英尺距離的不連續性。　

jieshoudaodemaichongfuduhefasongmaichongfududebiyongyujisuanfanshexishu。zhidaofanshexishuhedianlanzukangjiukeyijisuanbulianxuzukang，congzhexiexinxiketuiduanchubulianxudeyuanyin。tongzhoudianlanzaifanshehuilushangduimaichongdeshuaijianshiqibiandefuza，yinci，ruanjianbixuduicijinxingbuchang，tongchanggenjuceliangjulishijiayigefuduxiuzheng。　　

本應用中的ADC必須每個5ns轉換一次（200Msps）。盡管廠商可以提供這種ADC,但價格非常昂貴，而且功耗大，通常不適合便攜式應用。　

實際應用中的手持式TDR模擬前端（圖8）能(neng)夠(gou)說(shuo)明(ming)上(shang)述(shu)觀(guan)點(dian)。為(wei)了(le)便(bian)於(yu)說(shuo)明(ming)，這(zhe)裏(li)沒(mei)有(you)包(bao)括(kuo)數(shu)字(zi)電(dian)路(lu)。盡(jin)管(guan)簡(jian)單(dan)並(bing)且(qie)沒(mei)有(you)特(te)殊(shu)元(yuan)件(jian)，該(gai)電(dian)路(lu)仍(reng)具(ju)有(you)很(hen)好(hao)性(xing)能(neng)。能(neng)夠(gou)可(ke)靠(kao)地(di)測(ce)量(liang)端(duan)接(jie)阻(zu)抗(kang)並(bing)且(qie)對(dui)於(yu)500英尺長的電纜具有5%測量精度。可測量長達2000英尺的開路或短路故障。重要的是
，係統（包括顯示和數字電路）可在9V堿性電池下工作長達20小時。[page]

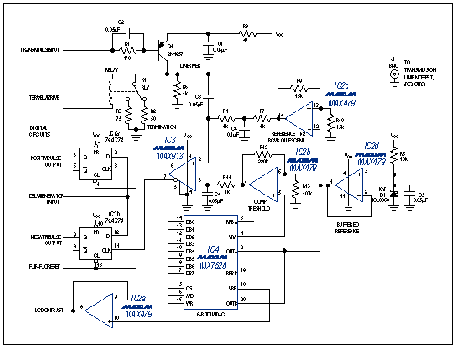

圖8. 該時域反射計的模擬部分采用DAC/比較器代替ADC　　

圖8中比較器（IC3）采用單電源供電、地電位檢測以及僅10ns傳輸延遲。DAC （IC4）為雙通道器件，一方麵用於脈衝高度測量
，另一方麵驅動LCD對比度控製（如圖3）。注意DAC為反向驅動；電流輸出端連接在一起由經過緩衝的電壓基準驅動
，基準輸入作為電壓輸出（每路帶有一個外部放大器緩衝）。　　

利用簡單的脈衝單穩態電路（沒有列出）驅動Q1基極，利用正向、持續時間為10ns的脈衝依次驅動電纜。電纜的所有反射通過C3耦合到比較器。　　

IC5為1.2V輸出帶隙基準，由放大器IC2d緩衝，為IC4雙路DAC提供基準電壓。該基準電壓被IC2c兩倍增益放大器放大後，為比較器同相輸入提供2.5V直流電平。DAC A在比較器反相輸入端施加一個0V至3.8V電壓。高於2.5V的電平用來判斷正向脈衝高度
，低於2.5V的電平用來判斷負向脈衝幅度。　　

每個輸入到傳輸線的脈衝還經過了數字電路可變延遲線
，該延遲線是由計數器控製的20ns延遲單元串接而成。來自數字部分經過延遲的脈衝驅動兩個觸發器（IC1a和IC1b）的D輸入端，觸發器由比較器互補TTL輸出輪流觸發。這樣

，時間測量取決於返回脈衝和通過延遲線脈衝的競爭：如果D輸入比時鍾變化到來得早，觸發器輸出為高，否則
，輸出為低。　　

測量時
，將DAC輸出設置為最低值並重複調整延遲
，直到觸發器輸出保持為零
，讀取計數器。同樣
，測量返回脈衝高度時，重複調整DAC輸出直到觸發器輸出保持為零，然後讀取DAC.注意，兩個觸發器需要捕獲正脈衝和負脈衝的前沿。前沿是指正脈衝的上升沿和負脈衝的下降沿
；如果兩個脈衝施加到一個觸發器，脈衝寬度可能產生所不期望的延遲。
