中心議題：

• 基於台達變頻器的EPS解決方案

解決方案：

• 變頻器的輔助電源、軟啟動電路接觸器都是采用了直流化
• 同步卡的采用保證了輸入輸出相位的相同

 1 引言

EPS（Emergency Power Supply）是應急電源的英文字頭縮寫。EPS廣泛應用於工業與民用建築等發生突然的斷電事故會給正常的生產、生活造成重大的經濟損失的重要供電負荷,是現代建築安全保障設施的重要組成部分。EPS一般情況是作為消防或生產在緊急情況下使用的後備支援電源。例如在高層建築、商場、醫院
、軌道交通
、地下商場等地方人員多、出口少
、自然光源有限,一旦出現火災或電網受到破壞的時候,光源消失一片漆黑,同時人多出口少,帶來的後果將不堪設想。同時消防隊伍會因為缺少電源供應而無法施展災害救助工作,如此更加重了災害的程度。可見EPS對現代社會的安全發揮越來越重要的作用，是“城市生命線係統”的守護神。

目前EPS采用的控製方式和控製手段不同，針對EPS所帶的負載可以歸納三種：一是主要用於應急照明和事故照明的EPS
；二是除了應急照明、事故照明之外，還有應用於空調、電梯、卷簾門、排氣風機
、水泵等混合負載的三相係列EPS；三是直接給電動機供電的變頻係列EPS。本文介紹的是最全麵的混合負載三相係列EPS供電。

2 基於台達變頻器的EPS係統

台達EPS解決方案主要利用變頻器擔當了消防係統風機水泵卷簾門的逆變交流電機驅動功能。台達EPS客製化專用變頻器能夠真正的實現共直流母線的連接，從而不僅能夠應用於EPS行業，也可以應用於化纖
、玻璃製造行業中。台達專用變頻器和同步卡配套使用，可以實現輸入輸出相位相同
，從而滿足了特殊場合的應用。針對EPS行業電機驅動的特殊性，台達變頻器主要增加自動轉矩補償
、轉矩補償限製
、異常再啟動等參數，來滿足特殊行業需求。與變頻器相配套的EPS充電模塊為客戶降低的成本
，減少了沉重的變壓器，降低了運輸費用。

2.1 EPS專用機的整體概述

台達EPS專用機的一個主要特點就是能夠實現共直流母線，從而擴展了EPS專用機的應用領域。同時內部的接觸器和軟啟動電路的直流化滿足了EPS專用機的電池直接啟動的需求。台達EPS專(zhuan)用(yong)變(bian)頻(pin)器(qi)通(tong)過(guo)搭(da)配(pei)適(shi)當(dang)低(di)通(tong)濾(lv)波(bo)器(qi)和(he)變(bian)壓(ya)器(qi)，能(neng)夠(gou)構(gou)成(cheng)可(ke)靠(kao)性(xing)很(hen)高(gao)的(de)混(hun)合(he)性(xing)負(fu)載(zai)專(zhuan)用(yong)逆(ni)變(bian)器(qi)。並(bing)且(qie)保(bao)證(zheng)逆(ni)變(bian)器(qi)的(de)輸(shu)出(chu)電(dian)壓(ya)穩(wen)定(ding)性(xing)和(he)波(bo)形(xing)平(ping)滑(hua)性(xing)。台(tai)達(da)EPS應急電源專用變頻器要滿足EPS行業的絕大部分場合的應用，是EPS廠家首選的一款的專用性變頻器。

2.2 台達EPS專用機的功能特色

（1）變頻器的輔助電源
、軟啟動電路接觸器都是采用了直流化

，因此可以完全實現直接直流供電。

（2）超強的硬件和軟件保護功能
，保證了變頻器可靠性。

（3）內含多種調製方式，從而能夠適用多種變壓器
，從而保證了輸出端電壓波形更接近於正弦波。

（4）台達EPS專用變頻器有AC380V，AC220V兩種規格，功率範圍從0－220KW
，可以滿足客戶的不同場合的需求。

（5）同步卡的采用保證了輸入輸出相位的相同。

2.3 台達EPS專用變頻器應用設計

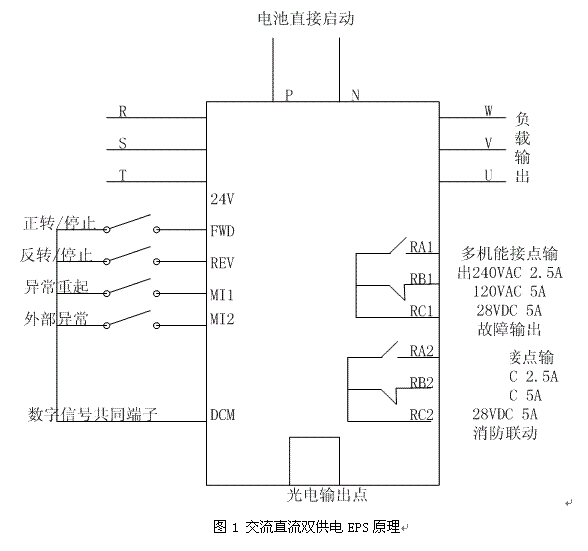

（1）電原理設計。交流直流雙供電EPS原理如圖1所示。直流單供電EPS原理如圖2所示。

[page]

（2）控製端子的定義說明

端子標號	端子功能說明
FWD	正轉運轉－停止指令
REV	反轉運轉－停止指令
MI1	異常重啟功能
MI2	外部異常功能
24V	數字控製信號的共同端
DCM	數字控製信號的共同端
RA	多功能繼電器輸出接點常開點
RB	多功能繼電器輸出接點常閉點
RC	多功能輸出接點共同端
MO1	多功能輸出端子（光藕合）

    2.4 台達EPS變頻器特殊參數參數設計

特殊參數	具體應用
取消PHL報警故障	滿足了混合負載要求；單相，多相。
較高的載波頻率	載波頻率的提高滿足了係統的噪聲要求；在離線方式下，變頻器工作時間<120min，可以要求載波頻率達到最高
LU電壓準位能軟件設置	滿足了電池電壓的波動的需要
LU報警電壓回複準位能軟件設置	滿足了故障回複迅速的需要
輸出電壓在3V（EPS軟件功能)	國家標準要求EPS空載和滿載情況下，輸出電壓要波動在5V  ；企業標準是在3V；
啟動時間能夠達到0.01S	滿足緊急響應的要求；也是應急電源的基本點
電流限製準位	在負載超過變頻器的過流點時，變頻器進行降頻限壓處理，保證電流不超過變頻器的過流點
功率段多樣化	客戶在做過程中可能需要各個功率段的變頻器 ，而且要求變頻器的廠家一致。
自動轉矩補償增益  自動轉矩補償限製	自動轉差補償增益可以根據負載狀況，自動調整輸出電壓大小  ，使電機之氣隙磁場維持在額定，以得到最佳運轉狀況。
異常再激活次數 (不包含oc, ocn,ocd,occ,ov,BB 異常)出廠設定值00	當驅動器發生異常（不包含oc, ocn, ocd, occ, ov, BB異常） ，而異常自動消失時 ，此參數允許驅動器自動複歸並以異常前之參數設定運轉。
異常再激活次數自動複歸時間	此(ci)參(can)數(shu)設(she)定(ding)異(yi)常(chang)再(zai)激(ji)活(huo)次(ci)數(shu)自(zi)動(dong)複(fu)歸(gui)時(shi)間(jian)，若(ruo)發(fa)生(sheng)異(yi)常(chang)且(qie)再(zai)激(ji)活(huo)成(cheng)功(gong)之(zhi)後(hou)，於(yu)設(she)定(ding)時(shi)間(jian)之(zhi)內(nei)沒(mei)有(you)任(ren)何(he)異(yi)常(chang)發(fa)生(sheng)，則(ze)驅(qu)動(dong)器(qi)會(hui)將(jiang)異(yi)常(chang)次(ci)數(shu)紀(ji)錄(lu)複(fu)歸(gui)為(wei)零(ling)。

3 結束語

台達EPS專用變頻器真正的實現了客製化服務，完全根據EPS行業的技術特點而開發，滿足了EPS行xing業ye客ke戶hu的de需xu求qiu。台tai達da變bian頻pin器qi以yi其qi嚴yan格ge品pin質zhi管guan理li和he較jiao高gao的de性xing價jia比bi受shou到dao了le用yong戶hu的de好hao評ping。通tong過guo台tai達da嚴yan格ge的de品pin質zhi管guan理li，優you良liang的de性xing能neng以yi及ji強qiang大da的de技ji術shu支zhi援yuan能neng力li真zhen正zheng實shi現xian了le客ke製zhi化hua服fu務wu。
