中心議題：

• 多諧振蕩器在汽車空氣清新器中的應用

解決方案：

• 元器件選擇
• 選用兩塊時基電路CB555

• 選用一塊雙時基電路CB556

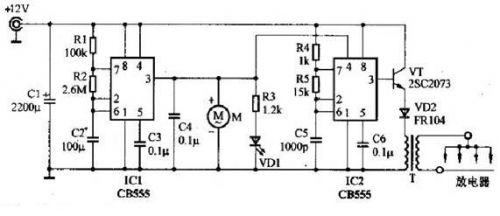

555時基電路IC2與R4
、R5
、C5等組成多諧振蕩器。接通電源後，因C5上電壓很低，IC2輸出端(3腳)為高電平
，同時12V。電壓經R4
、R5向C5充電，C5上電壓逐步上升。當C5上電壓上升到2/3VCC時
，IC2內部觸發器翻轉，3腳輸出低電平，同時內部放電管導通，C5上電壓開始經R5通過7腳放電。當C5上電壓下降到1/3Vcc時，IC2內部觸發器再次翻轉
，3腳輸出高電平，同時內部放電管截止
，12V電壓又經R4.、R5向C5充電。如此周而複始形成振蕩
，振蕩頻率.f=1.44/[(R4+2R5)C5]，其3腳輸出約48k。Hz的高頻脈衝電壓。
當IC2輸出端(3腳)為高電平時，開關管VT導通
，12V電源經二極管VD流經變壓器T的初級繞組。當IC2輸出端(3腳)為低電平時
，開關管VT截止
，變壓器T儲存的能量通過其次級釋放。由於T的初
、次級變壓比達1:300

，次級脈衝電壓將高達3000V。以上，通過放電器的尖端放電使空氣電離而產生負離子。風扇M的作用是使負離子更快更好地擴散到周圍空氣當中去。

555時基電路IC1與R1
、R2


、C2超低頻振蕩器，振蕩周期約為6分鍾，其輸出端(3腳)輸出為脈寬180秒
、間隔180秒的方波。高頻振蕩器IC2的複位端(4腳)受IC1輸出端(3腳)的控製：當IC1輸出端為高電平時IC2振蕩;當IC1輸出端為低電平時IC2停振
，IC2輸出端為低電平。IC1與IC2共同作用的結果是，電路工作3分鍾、暫停3分鍾，間歇性地產生負離子。風扇電機M也受IC1輸出端的控製，與IC2同步工作。發光二極管VD1是負離子發生電路的工作指示燈。等組成另一個多諧振蕩器，這是一個超低頻振蕩器，振蕩周期約為6分鍾
，其輸出端(3腳)輸出為脈寬180秒、間隔180秒的方波。高頻振蕩器IC2的複位端(4腳)受IC1輸出端(3腳)的控製：當IC1輸出端為高電平時IC2振蕩;當IC1輸出端為低電平時IC2停振
，IC2輸出端為低電平。IC1與IC2共同作用的結果是，電路工作3分鍾
、暫停3分鍾，間歇性地產生負離子。風扇電機M也受IC1輸出端的控製，與IC2同步工作。發光二極管VD1是負離子發生電路的工作指示燈。

元器件選擇

IC1、IC2選用兩塊時基電路CB555
，或選用一塊雙時基電路CB556。注意
，CMOS時基電路CB7555或CB7556因驅動電流較小，不適合本機使用。開關管VT選用2SC2073等中功率管。二極管VD2選用FR104等快恢複整流管。風扇M可選用12V
、150mA左右的計算機CPU用的散熱風扇，其體積較小、厚度薄、噪聲很低
，比較適合本製作使用，也可用12V玩具電機配以自製的風扇葉片代用。 [page]
變壓器T需自行繞製，選用N27型E字形鐵氧體磁心，線圈繞在其絕緣框架上，初級用直徑0.4mm漆包線繞11圈，次級用直徑0.1mm漆包線繞3300圈，初、次級間應墊有絕緣層
，線圈繞好後需用絕緣帶包裹。

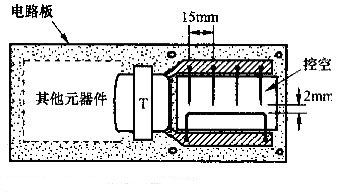

放電器製作方法如右圖所示，製作一塊電路板
，左側安裝變壓器T及其他元器件，右側中間挖空，上下各一條銅箔連接到T的次級。放電電極為4根直徑0.6mm
、長10mm的裸銅絲，頂端磨尖。4個放電電極焊接在上麵的銅箔條上，間距15mm左右。公共電極為一根直徑1mm左右的裸銅絲，按圖3所示彎成“┍┐┑┎┑”狀
，焊接在下麵的銅箔條上。每一放電電極的尖端與公共電極相距2mm。

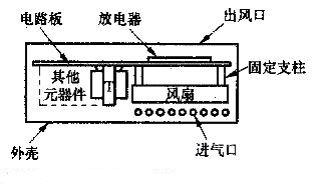

風扇M固定在電路板下方，風扇中心正對著放電器
，相距15mm左zuo右you。風feng扇shan的de出chu風feng方fang向xiang應ying朝chao上shang，以yi便bian將jiang放fang電dian器qi產chan生sheng的de負fu離li子zi向xiang上shang吹chui到dao空kong氣qi中zhong。整zheng機ji應ying裝zhuang入ru絕jue緣yuan外wai殼ke中zhong，在zai外wai殼ke上shang麵mian正zheng對dui放fang電dian器qi的de位wei置zhi開kai一yi些xie孔kong縫feng作zuo為wei出chu風feng口kou，在zai外wai殼ke兩liang側ce靠kao近jin風feng扇shan的de地di方fang開kai孔kong作zuo為wei進jin氣qi口kou。12V電源線與汽車點煙器插頭相連接。
