無線自動抄表係統設計應用實例
發布時間:2011-12-07 來源:張明霞 柴淑娟 趙建平
中心議題:
- 自動抄表係統結構
- 無線自動抄表係統主要器件的介紹
- 無線自動抄表係統的硬件設計及軟件設計
近些年信息通信領域中發展最快、應用最廣的就是無線通信技術。而無線通信技術又有著集成化、低功耗、易操作的發展趨勢。微功率短距離無線數據傳輸技術作為一種無線通信實用技術,一般使用單片射頻shoufaxinpian,jiashangweikongzhiqiheshaoliangwaiweiqijiangouchengzhuanyonghuotongyongwuxiantongxinmokuai,zhiyaoyijuminglingzijinxingcaozuojikeshixianjibendeshujuwuxianduanjulichaobiaogongneng。benwentichuleyizhongjiyuCC1100的無線自動抄表係統,其通信質量好、成本低、工作可靠、經濟實用,可以準確及時地將用戶三表數據抄送上來,是一種理想的自動抄表解決方案,同時也是抄表收費係統發展的趨勢。
1 抄表係統結構
抄表係統主要由主站、GPRS通信信道、集中器、低壓電力線網絡、數據采集器、用戶電表組成。係統工作原理是利用低壓電力線或者RS一232總線將電表數據由采集器傳輸到集中器,然後集中器將信號定時或實時地傳送至GPRS網絡,經網關支持節點(GatewayGPRSSupportNode,GGSN)完成與Internet網絡的數據交換,最後由主站的計算機接收Internet上的數據並進行用戶電表數據彙總、電費計量、線損分析等相關處理。

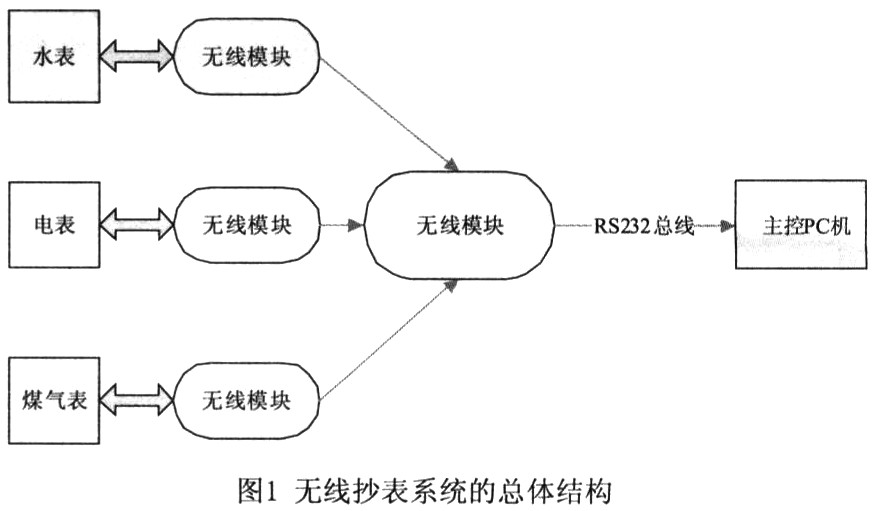

係統可用於家庭內部三表或多表數據的抄送。係統下層直接與水表、電表、煤mei氣qi表biao等deng連lian接jie,上shang層ceng與yu抄chao表biao中zhong心xin主zhu機ji連lian接jie,實shi現xian數shu據ju的de遠yuan程cheng抄chao送song。係xi統tong一yi般ban使shi用yong被bei動dong抄chao表biao方fang式shi。上shang層ceng模mo塊kuai接jie收shou到dao儀yi表biao中zhong心xin的de抄chao表biao命ming令ling時shi,通tong過guo無wu線xian方fang式shi向xiang下xia層ceng模mo塊kuai發fa送song抄chao表biao指zhi令ling。無wu線xian抄chao表biao係xi統tong的de總zong體ti框kuang架jia如ru圖tu1所示。

2 主要器件的介紹
2.1 AT89S52的主要特點
A89S52是一種低功耗、高性能CMOS8位微控製器,具有8k在係統可編程F1ash存儲器。片上F1ash允許程序存儲器在係統可編程,亦適於常規編程器。在單芯片上,擁有靈巧的8位CPU和在係統可編程Flash,使得AT89S52為眾多嵌入式控製應用係統提供了高靈活、超有效的解決方案。
A89S52與MCS一5l單片機產品兼容,具有8k字節在係統可編程F1ash存儲器、1000次擦寫周期、全靜態操作:OHz~33Hz、三級加密程序存儲器、32個可編程I/O口線、三個16位定時器/計數器、八個中斷源、全雙工UART串行通道、低功耗空閑和掉電模式、掉電後中斷可喚醒、看門狗定時器、雙數據指針、掉電標識符。
2.2 CC1100主要性能
CC1100是一種低成本真正單片的UHF收發器,為低功耗無線應用而設計。電路主要設定為在315、433、868和915MHz的ISM(工業,科學和醫學)和ISRD(短距離設備)頻率波段,也可以容易地設置為300~348MHz、400~464MHz和800~928MHz的其他頻段。RF收發器集成了一個高度可配置的調製解調器。其數據傳輸速率可達500kbps。通過開啟集成在調製解調器上的前向誤差校正選項,能使性能得到提升。CC1100為數據包處理、數據緩衝、突發數據傳輸、清晰信道評估、連接質量指示和電磁波激發提供廣泛的硬件支持。CC1100的主要操作參數和164位傳輸/接收FIF0(先進先出堆棧)可通過SPI接口控製。
[page]

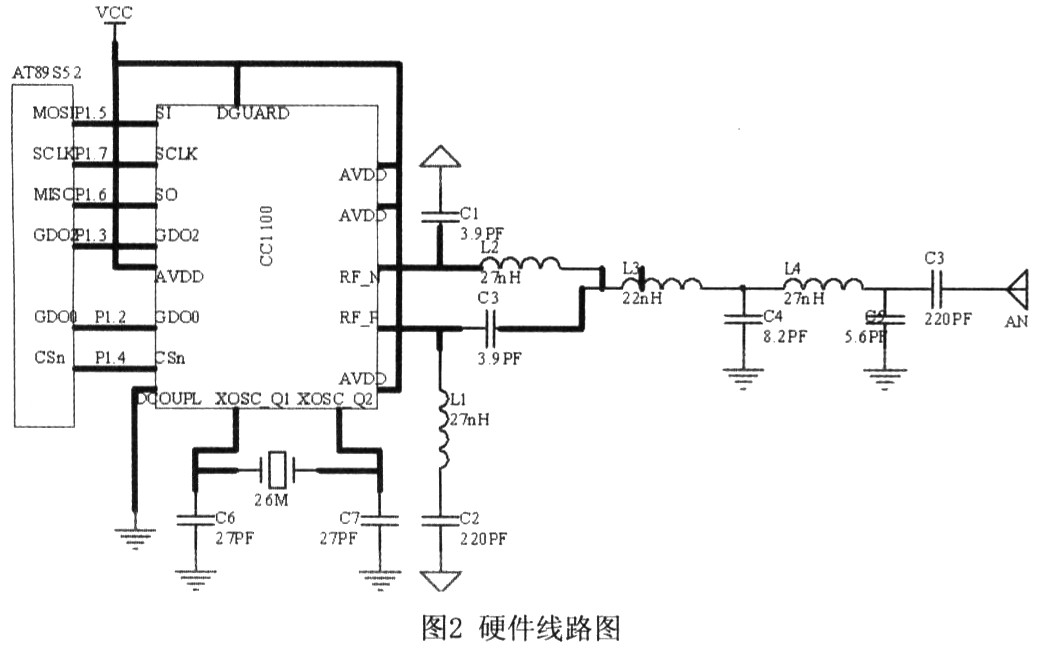

3 硬件設計
單片機對發射模塊和接收模塊的控製,首先都要對單片機的接口進行初始化(SPI總線接口技術是一種高速、高效率的串行接口技術,主要用於擴展外設和進行數據交換。),然(ran)後(hou)要(yao)對(dui)射(she)頻(pin)模(mo)塊(kuai)初(chu)始(shi)化(hua),在(zai)這(zhe)部(bu)分(fen)的(de)初(chu)始(shi)化(hua)中(zhong)要(yao)上(shang)電(dian)複(fu)位(wei)芯(xin)片(pian)和(he)對(dui)它(ta)的(de)片(pian)內(nei)寄(ji)存(cun)器(qi)進(jin)行(xing)配(pei)置(zhi)。發(fa)射(she)端(duan)發(fa)射(she)一(yi)組(zu)數(shu)據(ju)中(zhong)首(shou)先(xian)要(yao)通(tong)過(guo)口(kou)對(dui),緩(huan)衝(chong)區(qu)設(she)置(zhi)單(dan)次(ci)發(fa)送(song)的(de)數(shu)據(ju)個(ge)數(shu),然(ran)後(hou)寫(xie)入(ru)要(yao)發(fa)送(song)的(de)數(shu)據(ju)包(bao),數(shu)據(ju)自(zi)動(dong)加(jia)前(qian)導(dao)碼(ma)和(he)校(xiao)驗(yan),接(jie)著(zhe)進(jin)入(ru)發(fa)送(song)模(mo)式(shi)發(fa)送(song)數(shu)據(ju)包(bao),等(deng)待(dai)本(ben)次(ci)發(fa)送(song)結(jie)束(shu),最(zui)後(hou)衝(chong)洗(xi)緩(huan)衝(chong)區(qu),本(ben)次(ci)發(fa)送(song)完(wan)畢(bi)。接(jie)收(shou)端(duan)接(jie)收(shou)一(yi)組(zu)數(shu)據(ju)中(zhong)首(shou)先(xian)進(jin)入(ru)接(jie)收(shou)模(mo)式(shi),等(deng)待(dai)接(jie)收(shou)信(xin)息(xi)完(wan)成(cheng),然(ran)後(hou)接(jie)收(shou)到(dao)的(de)數(shu)據(ju)包(bao)被(bei)分(fen)解(jie),讀(du)出(chu)所(suo)有(you)接(jie)收(shou)到(dao)的(de)數(shu)據(ju)並(bing)存(cun)儲(chu),最(zui)後(hou)清(qing)洗(xi)緩(huan)衝(chong)區(qu),本(ben)次(ci)接(jie)收(shou)完(wan)畢(bi)。CC1100具有包處理機製、發送、接收FIF0、WOR模式(WakeonRadio)等諸多特點。在CC1100之zhi前qian的de無wu線xian收shou發fa芯xin片pian都dou是shi采cai用yong同tong步bu方fang式shi將jiang數shu據ju按an位wei發fa送song出chu去qu,這zhe種zhong方fang式shi在zai發fa送song與yu接jie收shou數shu據ju時shi處chu理li起qi來lai比bi較jiao麻ma煩fan,接jie收shou時shi還hai要yao判pan斷duan前qian導dao字zi與yu同tong步bu字zi。而erCC1100把這些繁瑣的工作承擔下來,當需要發射數據時,隻需將發射的數據按照一定的格式通過SPI口寫入到發射FIF0,然後把CC1100配置成發射狀態,數據就會按照要求發射出去;當需要接收數據時,首先將CC1100配置成接收狀態,一旦收到符合要求的數據,CC1100就會把收到的數據存入接收FIF0,同時引腳GD00或GD02會有一個脈衝出現,這個脈衝可以用來通知MCU有一個數據包已被CC1100收到,MCU就可以通過SPI口將CC1100收到的數據取出來。硬件連接如圖2所示。

4 軟件設計

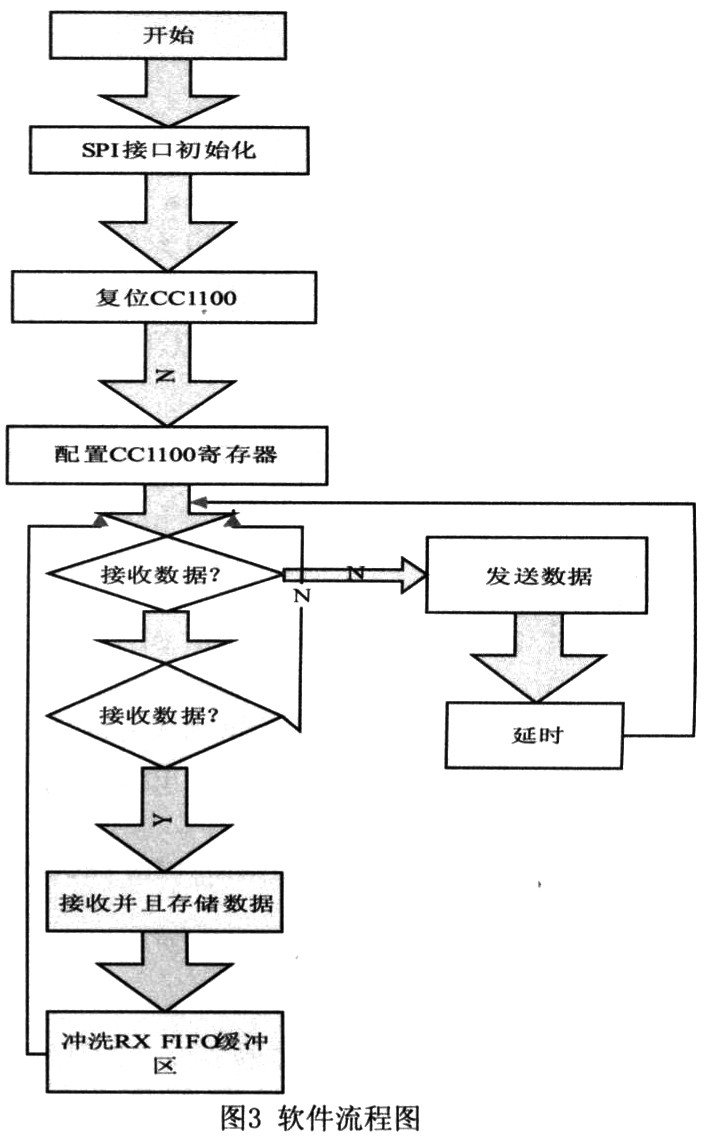

CC1100通過4線SPI兼容接口(SI、S0、SCLK和CSn)配置,這個接口同時用作寫和緩存數據。SPI接口是一種同步串行通信接口,CSn是芯片選擇管腳,當該管腳為低電平時,SPI接口可以通信,反之不能通信。SI和SO為數字傳輸管腳,分別用於數據輸入和數據輸出。SCLK為同步時鍾,在時鍾的上升沿或下降沿數字數據被寫入或讀出。在讀或是寫寄存器,首先要在SI管腳寫入寄存器地址(Address)字節。地址字節有8位,最高位為讀寫位,後7位為地址位。當執行寫寄存器操作時,讀寫位為O,當執行讀寄存器操作時,讀寫位為1。無論是讀操作還是寫操作,在地址字節被寫入時,CC1100S0腳上輸出一個芯片狀態字節,狀態字節包含關鍵狀態信號,對MCU是有用的。CC1100的TXFIF0(發射先進先出堆棧)和RXFIF0(接收先進先出堆棧)也可以用同樣的讀寫方式進行訪問,隻是使用與配置寄存器不同的地址段加以區別。另外,CC1100的指令也是通過SPI接口傳送,CC1100有14個內部指令。這些指令用來關閉晶體振蕩器,開啟傳輸模式,狀態轉換和電磁波激活等。軟件流程如圖3所示。

通過SI寫入特定的字節使CC1100執行不同的命令,CC1100共有20個引腳,可通過4線SPI兼容接口配置(包括數據線SI、S0、時鍾線SCLK、使能線CSn)。其中CSn可以連接到一個IO口來模擬時序,而其他三個腳則接到主MCU的SPI接口。通過重複使用SPI接口上的SI、SCLK和CSn,可使通信的主要狀態執行一個簡單的三腳控製,即休眠、空閑、RX和TX。CC1100有兩個專用的配置引腳和一個共享引腳,能用於輸出對控製軟件有用的內部狀態信息,並能用來對MCU產生中斷,其引腳名為GD00和GD01。共享引腳為SPI接口上的S0腳。GDOl/SO的默認設置為3狀態輸出。通過選擇任意其他的控製選項可使GD01/SO腳成為一般引腳。當CSn為低時,此引腳的功能如一般S0腳;而在同步和異步連續模式下,處於傳輸模式時,GD00腳被用作連續TX數據輸入腳。
5 結論
無線自動抄表係統是未來發展的必然趨勢,而對於抄表係統的改造,由AT89S52單片機和CC1100構成的無線自動抄表係統具有使用方便、成本低、應用靈活、價jia格ge適shi中zhong的de優you點dian。家jia庭ting內nei部bu的de三san表biao可ke以yi統tong一yi抄chao送song。還hai可ke以yi應ying用yong在zai低di功gong率lv遙yao感gan勘kan測ce,住zhu宅zhai和he建jian築zhu自zi動dong控kong製zhi,無wu線xian警jing報bao和he安an全quan係xi統tong,工gong業ye監jian測ce和he控kong製zhi,無wu線xian傳chuan感gan器qi網wang絡luo,遙yao控kong遙yao測ce係xi統tong中zhong,而er且qie適shi用yong於yu電dian子zi消xiao費fei產chan品pin、住宅、建築物自動控製等諸多無線應用領域。
