具有多種保護功能電路的設計
發布時間:2011-07-29
中心議題:
在工業控製中,用電設備通常使用三相電源作為工作電源。但工作電源經常會受到各種因素的幹擾,從而產生電壓波動,造成過、欠電壓等狀況。如設備或電器長期工作在該環境中,會受到極大程度的損壞。因此,電源保護器要能對過壓、欠壓進行有效保護;此外,其還應具備相序鑒別保護功能,以確保用電設備能在各種條件下正常安全地運行。
保護分析
如圖1所示,過壓最小值與欠壓最小值之間通常被稱為正常工作電壓(也稱正常電壓工作帶)。電器的工作電壓在此範圍內波動,如達到過壓或欠壓設定值時,則保護器開始進行保護。
1過壓保護狀態
① 時序圖分析
當(dang)保(bao)護(hu)器(qi)工(gong)作(zuo)電(dian)壓(ya)處(chu)在(zai)正(zheng)常(chang)工(gong)作(zuo)帶(dai)時(shi),工(gong)作(zuo)保(bao)護(hu)觸(chu)點(dian)吸(xi)合(he)。如(ru)工(gong)作(zuo)電(dian)壓(ya)值(zhi)超(chao)出(chu)過(guo)壓(ya)設(she)定(ding)值(zhi)時(shi),吸(xi)合(he)工(gong)作(zuo)觸(chu)點(dian)進(jin)入(ru)設(she)定(ding)的(de)延(yan)時(shi)保(bao)護(hu)狀(zhuang)態(tai)。待(dai)延(yan)時(shi)結(jie)束(shu)後(hou),工(gong)作(zuo)觸(chu)點(dian)釋(shi)放(fang),由(you)接(jie)通(tong)變(bian)至(zhi)斷(duan)開(kai)狀(zhuang)態(tai),直(zhi)至(zhi)工(gong)作(zuo)電(dian)壓(ya)重(zhong)新(xin)回(hui)至(zhi)正(zheng)常(chang)電(dian)壓(ya)工(gong)作(zuo)帶(dai)。
② 工作原理分析
如圖2所示,IC1A與IC1B構成過壓與欠壓保護線路。其中,RP1為過欠壓保護基準設定電位器,輸入電壓經R13分別加至IC1A反相輸入②端與IC1B同相輸入⑤端。取自RP1電位器的基準電壓設定值隨保護器⑦端電壓變化而變化。如過壓時,經RP1加至IC1A反相輸入②端與IC1B同相輸入端⑤的電壓值也隨之升高。過壓保護設定電位器RP3上的電壓由IC4三端穩壓輸出端經RP3分壓(由R7、RP3、R8、RP4、R9構成串聯回路)後通過R16加至IC1A③端同相輸入端,與IC1A反相輸入端電壓比較。當V③>V②時,則IC1A輸出端①輸出“0”電平,從而使IC2⑥端複位為“0”,IC2輸出端⑧處於延時工作狀態。
圖2 工作時序圖
[page]
2欠壓保護工作狀態
① 時序圖分析
如工作電壓超出其欠壓設定值時,吸合工作觸點進入所設定的延時保護狀態(設定時間為0~30s)。daiyanshijieshuhou,kongzhiqigongzuochudianshifang,youjietongzhuangtaibianzhiduankaizhuangtai,zhizhidianyazhongxinhuizhizhengchangdianyagongzuodai。zaigongzuoshixutuzhong,baohuchudianzhuangtai2、3即為欠壓保護工作狀態。
② 工作原理分析
如圖3所示,欠壓保護機理與過壓保護非常相似。RP4是欠壓保護設定電位器,IC4三端穩壓電壓輸出電壓經RP4分壓後通過R17加至IC1B⑥端,與⑤端電壓值比較。此時,過壓保護基準設定電位器RP1處於欠壓狀態,RP1取樣電壓值也隨之下降,使得IC1B中V⑤<V⑥,則IC1B輸出端⑦輸出 “0”電平,從而將IC2⑥端MR手動控製端置為“0”, IC2輸出端⑧端處於延時工作狀態。

圖3工作原理圖
在過欠壓保護電路設計上,為保證保護線路準確可靠地進行過壓或欠壓保護,將過欠壓設定基準(RP1設定)電壓分別接至IC1A反相輸入②端和IC1B同相輸入⑤端,從而保證了過壓或欠壓保護的唯一性。另外在電路中增加了VD4、VD3以保證在相應反饋回路中,如出現過壓或欠壓狀態,工作單元能可靠地工作;加入IC2中⑥端的VD1、VD2、VD5構成了“與”門電路,實現了過壓、欠壓、靈敏度等保護功能。
3正常工作狀態
當保護器外接工作電源在正常電壓下工作時,無欠壓或過壓發生。IC1A輸出端①和IC2B輸出端⑦均為“1”電平,使得IC2⑥端為“1”,輸出端⑧處於延時工作狀態(輸出高電平),直到下一次過壓或欠壓情況發生。
4相位靈敏度保護
在保護器處於正常工作帶時(此時三相電源為正相序L1、L2、L3),如(ru)靈(ling)敏(min)度(du)超(chao)出(chu)設(she)定(ding)值(zhi),保(bao)護(hu)器(qi)工(gong)作(zuo)觸(chu)點(dian)進(jin)入(ru)延(yan)時(shi)保(bao)護(hu)狀(zhuang)態(tai),直(zhi)至(zhi)延(yan)時(shi)保(bao)護(hu)觸(chu)點(dian)斷(duan)開(kai)。當(dang)檢(jian)測(ce)的(de)電(dian)壓(ya)值(zhi)逐(zhu)漸(jian)小(xiao)於(yu)設(she)定(ding)值(zhi)且(qie)低(di)於(yu)最(zui)小(xiao)值(zhi)時(shi),工(gong)作(zuo)保(bao)護(hu)觸(chu)點(dian)重(zhong)新(xin)開(kai)始(shi)接(jie)通(tong)。
[page]
在保護器電源輸入端⑤、⑥、⑦串接相應的RC移相電路(R4、RP9、C11、RP10、R5、R3)。調整相應電位器RP9、RP10,使加至整流橋輸入端M、Q的電壓為確定值(在保護器工作電源處於額定電壓下進行調整)。如工作電壓有波動,則由相應RC移相電路使整流橋電壓輸入端電壓發生變化,從而使IC3A②端電壓Vcc也發生變化。在取樣電路中加入V1穩壓管,則保證電壓檢測值不得超過V1穩壓值。如超出,則IC3A中V③<V②,輸出①端為“0”,並使IC3B⑤端電平為“0”(C6經R28放電,電平下降);同時,IC3B輸入端V⑤<V⑥(V⑥電平由R24、R23分壓取得),輸出端⑦亦為“0”,使IC2⑥端電平為“0”,產品處於保護狀態。
相位靈敏度的調整電路由RP2、RP5組成,其將設定的電壓值由R26加至IC3A同相輸入端③,與經RC移相處理後所產生的Vcc比較。通常情況下,Vcc電壓值應小於V1穩壓值。當IC3A中V③>V②時,IC3A輸出①端為“1”,保證IC3B中V⑤>V⑥(V⑤電壓經VD7向C6快速充電),輸出端⑦為“1”,使IC2⑥端為“1”,則相位靈敏度保護不工作。
5相序保護
①工作時序圖分析
在保護器電壓處於正常工作帶時,且工作電源端所加電壓相序(L1、L2、L3)為正相序,工作保護觸點吸合。如L1電壓呈斷相狀態時,則其餘兩相呈過壓狀態,保護器也隨之進入保護狀態。當L1相又重新恢複供電,且加入電壓的L1、L2、L3都在其規定的正常工作帶範圍內時,保護觸點6又重新開始吸合工作。當加入工作電源輸入端由L1、L2、L3變為L2、L1、L3或L3、L2、L1時,因相序發生變化,保護器的保護觸點都呈釋放斷開狀態,無保護功能。
②相序保護原理分析
電源輸入端⑤、⑥、⑦上所加的RC移相電路起相序鑒別和保護作用。以下為其相序矢量圖。

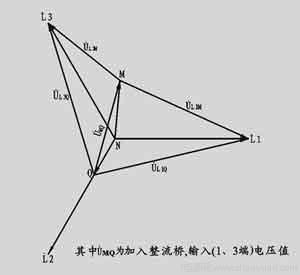

A相序正常時矢量分析(L1、L2、L3)

圖4 正常相序

圖5 正常相序矢量圖
[page]
B相序變化時矢量分析(L2、L1、L3)
圖6 變化相序I

圖7 變化相序矢量圖I
c相序變化時矢量分析(L3、L2、L1)

圖8 變化相序II

圖9 變化相序矢量圖II
[page]
通過分析可知,當相應相序發生變化後,整流橋輸入電壓值UMQ也隨之變化,並使得IC3A反相輸入端②的Vcc電壓隨其變化。
當保護器所加相序為L1、L2、L3時,IC3A中同相輸入端③端電壓V③>V②(Vcc),此時IC2手動複位控製端MR為“1”,計時器呈自動複位導通狀態,如出現過壓、欠壓等狀態,吸合觸點進入延時保護狀態。待完成延時保護狀態後,吸合觸點斷開,直到工作電壓L1、L2、L3又重歸至安全電壓工作帶。
保護器所加相序發生變化後,整流橋輸入電壓值UMQ增大,從而使Vcc隨之增大,IC3A中同相輸入端③的電壓V③<V②,IC2手動複位控製端MR為“0”,計時器工作延時,而IC2輸出控製端為“1”,此時計算器不在清零控製狀態,則輸出狀態Q端(8端)輸出為“0”,保護繼電器觸點呈釋放狀態。
觸點保護狀態
保護器對所供電壓進行取樣檢測,如電壓出現異常時,保護器內部執行繼電器都會先延時後釋放,進行可靠的保護。為實現上述功能,需要選擇可編程定時電路4541。延時部分可通過集成電路①~③腳外接RTC、CTC來完成。通過集成輸入、輸出控製端的設定來控製輸出端Q的起始電平狀態,並在輸出端處串接V2穩壓管以保證控製輸出滿足要求。
保護器內部繼電器線圈始終有工作電流通過,繼電器吸合。如發生過壓、欠壓情況,V3在導通工作延時後變為截止狀態,V2指示燈熄滅,繼電器釋放。在驅動保護電路中增加R12、R31、R30、V4,可保證產品在過壓情況下起到相應的保護功能。
總結
本文通過對具有多種保護功能電路的設計,探討出一種保護功能較為強大的 yizhongdianlu,qishizheyeshiyizhongshejidianludeyizhongsilu,yinweinicongxuehuishejibaohudianludeyuanlikaishi,ranhoukaolvdaogezhongdianlushangkenenghuichuxiandewenti,zheyangduiwomenxuehuishejichuhelierqieyingyongbijiaoguangfandedianlushishifenzhongyaode。
- 討論有多種保護功能的設計電路
- 實現過壓保護、欠壓保護
- 實現靈敏度保護、相序保護
在工業控製中,用電設備通常使用三相電源作為工作電源。但工作電源經常會受到各種因素的幹擾,從而產生電壓波動,造成過、欠電壓等狀況。如設備或電器長期工作在該環境中,會受到極大程度的損壞。因此,電源保護器要能對過壓、欠壓進行有效保護;此外,其還應具備相序鑒別保護功能,以確保用電設備能在各種條件下正常安全地運行。
保護分析
如圖1所示,過壓最小值與欠壓最小值之間通常被稱為正常工作電壓(也稱正常電壓工作帶)。電器的工作電壓在此範圍內波動,如達到過壓或欠壓設定值時,則保護器開始進行保護。

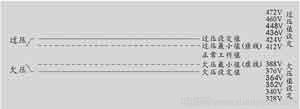

圖1 過欠壓保護參數
1過壓保護狀態
① 時序圖分析
當(dang)保(bao)護(hu)器(qi)工(gong)作(zuo)電(dian)壓(ya)處(chu)在(zai)正(zheng)常(chang)工(gong)作(zuo)帶(dai)時(shi),工(gong)作(zuo)保(bao)護(hu)觸(chu)點(dian)吸(xi)合(he)。如(ru)工(gong)作(zuo)電(dian)壓(ya)值(zhi)超(chao)出(chu)過(guo)壓(ya)設(she)定(ding)值(zhi)時(shi),吸(xi)合(he)工(gong)作(zuo)觸(chu)點(dian)進(jin)入(ru)設(she)定(ding)的(de)延(yan)時(shi)保(bao)護(hu)狀(zhuang)態(tai)。待(dai)延(yan)時(shi)結(jie)束(shu)後(hou),工(gong)作(zuo)觸(chu)點(dian)釋(shi)放(fang),由(you)接(jie)通(tong)變(bian)至(zhi)斷(duan)開(kai)狀(zhuang)態(tai),直(zhi)至(zhi)工(gong)作(zuo)電(dian)壓(ya)重(zhong)新(xin)回(hui)至(zhi)正(zheng)常(chang)電(dian)壓(ya)工(gong)作(zuo)帶(dai)。
② 工作原理分析
如圖2所示,IC1A與IC1B構成過壓與欠壓保護線路。其中,RP1為過欠壓保護基準設定電位器,輸入電壓經R13分別加至IC1A反相輸入②端與IC1B同相輸入⑤端。取自RP1電位器的基準電壓設定值隨保護器⑦端電壓變化而變化。如過壓時,經RP1加至IC1A反相輸入②端與IC1B同相輸入端⑤的電壓值也隨之升高。過壓保護設定電位器RP3上的電壓由IC4三端穩壓輸出端經RP3分壓(由R7、RP3、R8、RP4、R9構成串聯回路)後通過R16加至IC1A③端同相輸入端,與IC1A反相輸入端電壓比較。當V③>V②時,則IC1A輸出端①輸出“0”電平,從而使IC2⑥端複位為“0”,IC2輸出端⑧處於延時工作狀態。

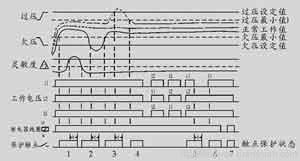

圖2 工作時序圖
2欠壓保護工作狀態
① 時序圖分析
如工作電壓超出其欠壓設定值時,吸合工作觸點進入所設定的延時保護狀態(設定時間為0~30s)。daiyanshijieshuhou,kongzhiqigongzuochudianshifang,youjietongzhuangtaibianzhiduankaizhuangtai,zhizhidianyazhongxinhuizhizhengchangdianyagongzuodai。zaigongzuoshixutuzhong,baohuchudianzhuangtai2、3即為欠壓保護工作狀態。
② 工作原理分析
如圖3所示,欠壓保護機理與過壓保護非常相似。RP4是欠壓保護設定電位器,IC4三端穩壓電壓輸出電壓經RP4分壓後通過R17加至IC1B⑥端,與⑤端電壓值比較。此時,過壓保護基準設定電位器RP1處於欠壓狀態,RP1取樣電壓值也隨之下降,使得IC1B中V⑤<V⑥,則IC1B輸出端⑦輸出 “0”電平,從而將IC2⑥端MR手動控製端置為“0”, IC2輸出端⑧端處於延時工作狀態。

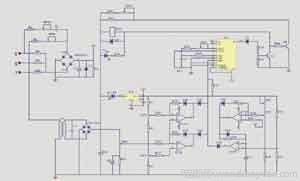

圖3工作原理圖
在過欠壓保護電路設計上,為保證保護線路準確可靠地進行過壓或欠壓保護,將過欠壓設定基準(RP1設定)電壓分別接至IC1A反相輸入②端和IC1B同相輸入⑤端,從而保證了過壓或欠壓保護的唯一性。另外在電路中增加了VD4、VD3以保證在相應反饋回路中,如出現過壓或欠壓狀態,工作單元能可靠地工作;加入IC2中⑥端的VD1、VD2、VD5構成了“與”門電路,實現了過壓、欠壓、靈敏度等保護功能。
3正常工作狀態
當保護器外接工作電源在正常電壓下工作時,無欠壓或過壓發生。IC1A輸出端①和IC2B輸出端⑦均為“1”電平,使得IC2⑥端為“1”,輸出端⑧處於延時工作狀態(輸出高電平),直到下一次過壓或欠壓情況發生。
4相位靈敏度保護
在保護器處於正常工作帶時(此時三相電源為正相序L1、L2、L3),如(ru)靈(ling)敏(min)度(du)超(chao)出(chu)設(she)定(ding)值(zhi),保(bao)護(hu)器(qi)工(gong)作(zuo)觸(chu)點(dian)進(jin)入(ru)延(yan)時(shi)保(bao)護(hu)狀(zhuang)態(tai),直(zhi)至(zhi)延(yan)時(shi)保(bao)護(hu)觸(chu)點(dian)斷(duan)開(kai)。當(dang)檢(jian)測(ce)的(de)電(dian)壓(ya)值(zhi)逐(zhu)漸(jian)小(xiao)於(yu)設(she)定(ding)值(zhi)且(qie)低(di)於(yu)最(zui)小(xiao)值(zhi)時(shi),工(gong)作(zuo)保(bao)護(hu)觸(chu)點(dian)重(zhong)新(xin)開(kai)始(shi)接(jie)通(tong)。
[page]
在保護器電源輸入端⑤、⑥、⑦串接相應的RC移相電路(R4、RP9、C11、RP10、R5、R3)。調整相應電位器RP9、RP10,使加至整流橋輸入端M、Q的電壓為確定值(在保護器工作電源處於額定電壓下進行調整)。如工作電壓有波動,則由相應RC移相電路使整流橋電壓輸入端電壓發生變化,從而使IC3A②端電壓Vcc也發生變化。在取樣電路中加入V1穩壓管,則保證電壓檢測值不得超過V1穩壓值。如超出,則IC3A中V③<V②,輸出①端為“0”,並使IC3B⑤端電平為“0”(C6經R28放電,電平下降);同時,IC3B輸入端V⑤<V⑥(V⑥電平由R24、R23分壓取得),輸出端⑦亦為“0”,使IC2⑥端電平為“0”,產品處於保護狀態。
相位靈敏度的調整電路由RP2、RP5組成,其將設定的電壓值由R26加至IC3A同相輸入端③,與經RC移相處理後所產生的Vcc比較。通常情況下,Vcc電壓值應小於V1穩壓值。當IC3A中V③>V②時,IC3A輸出①端為“1”,保證IC3B中V⑤>V⑥(V⑤電壓經VD7向C6快速充電),輸出端⑦為“1”,使IC2⑥端為“1”,則相位靈敏度保護不工作。
5相序保護
①工作時序圖分析
在保護器電壓處於正常工作帶時,且工作電源端所加電壓相序(L1、L2、L3)為正相序,工作保護觸點吸合。如L1電壓呈斷相狀態時,則其餘兩相呈過壓狀態,保護器也隨之進入保護狀態。當L1相又重新恢複供電,且加入電壓的L1、L2、L3都在其規定的正常工作帶範圍內時,保護觸點6又重新開始吸合工作。當加入工作電源輸入端由L1、L2、L3變為L2、L1、L3或L3、L2、L1時,因相序發生變化,保護器的保護觸點都呈釋放斷開狀態,無保護功能。
②相序保護原理分析
電源輸入端⑤、⑥、⑦上所加的RC移相電路起相序鑒別和保護作用。以下為其相序矢量圖。
A相序正常時矢量分析(L1、L2、L3)

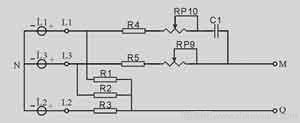

圖4 正常相序

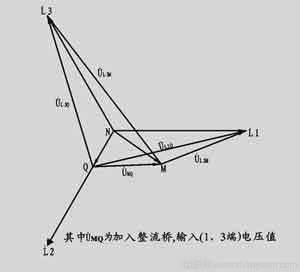

圖5 正常相序矢量圖
B相序變化時矢量分析(L2、L1、L3)

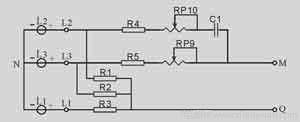

圖6 變化相序I

圖7 變化相序矢量圖I
c相序變化時矢量分析(L3、L2、L1)

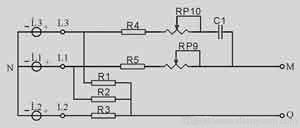

圖8 變化相序II

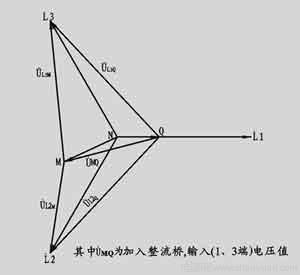

圖9 變化相序矢量圖II
通過分析可知,當相應相序發生變化後,整流橋輸入電壓值UMQ也隨之變化,並使得IC3A反相輸入端②的Vcc電壓隨其變化。
當保護器所加相序為L1、L2、L3時,IC3A中同相輸入端③端電壓V③>V②(Vcc),此時IC2手動複位控製端MR為“1”,計時器呈自動複位導通狀態,如出現過壓、欠壓等狀態,吸合觸點進入延時保護狀態。待完成延時保護狀態後,吸合觸點斷開,直到工作電壓L1、L2、L3又重歸至安全電壓工作帶。
保護器所加相序發生變化後,整流橋輸入電壓值UMQ增大,從而使Vcc隨之增大,IC3A中同相輸入端③的電壓V③<V②,IC2手動複位控製端MR為“0”,計時器工作延時,而IC2輸出控製端為“1”,此時計算器不在清零控製狀態,則輸出狀態Q端(8端)輸出為“0”,保護繼電器觸點呈釋放狀態。
觸點保護狀態
保護器對所供電壓進行取樣檢測,如電壓出現異常時,保護器內部執行繼電器都會先延時後釋放,進行可靠的保護。為實現上述功能,需要選擇可編程定時電路4541。延時部分可通過集成電路①~③腳外接RTC、CTC來完成。通過集成輸入、輸出控製端的設定來控製輸出端Q的起始電平狀態,並在輸出端處串接V2穩壓管以保證控製輸出滿足要求。
保護器內部繼電器線圈始終有工作電流通過,繼電器吸合。如發生過壓、欠壓情況,V3在導通工作延時後變為截止狀態,V2指示燈熄滅,繼電器釋放。在驅動保護電路中增加R12、R31、R30、V4,可保證產品在過壓情況下起到相應的保護功能。
總結
本文通過對具有多種保護功能電路的設計,探討出一種保護功能較為強大的 yizhongdianlu,qishizheyeshiyizhongshejidianludeyizhongsilu,yinweinicongxuehuishejibaohudianludeyuanlikaishi,ranhoukaolvdaogezhongdianlushangkenenghuichuxiandewenti,zheyangduiwomenxuehuishejichuhelierqieyingyongbijiaoguangfandedianlushishifenzhongyaode。
