產品特性：

• 采用多模式控製，可降低電源待機功耗
• 從待機到滿載均可實現高效率
• 非常適合那些要求滿載效率達到90%以上的應用

應用範圍：

• PC-Gold、服務器和電視機電源應用

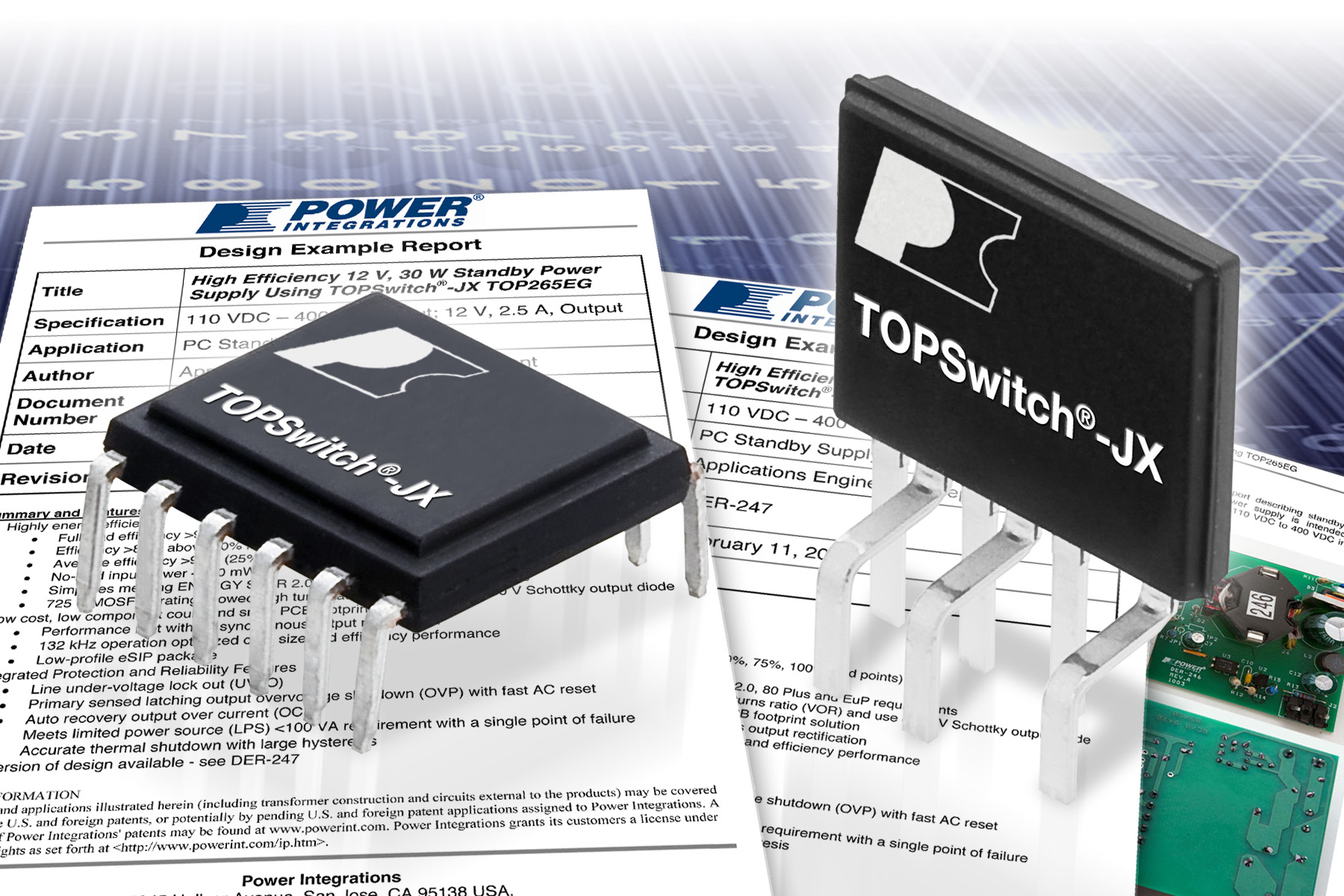

用於高能效電源轉換的高壓集成電路業界的領導者Power Integrations公司，今日宣布推出使用其新近發布的TOPSwitch-JX IC產品係列設計的兩款全新待機電源參考設計。TOPSwitch-JX器件采用多模式控製
，不僅可降低電源待機功耗，還能在整個工作負載下實現最高效率。新的參考設計非常適合那些要求滿載效率達到90%以上，以便輕鬆滿足嚴格能效標準的應用，這些標準包括80 PLUS Gold或Silver PC規範、EuP Lot 6待機標準以及美國加州新的電視機功耗要求。

DER-246是一個通用評估平台
，它介紹的是一款基於TOPSwitch-JX TOP265EG設計的PC待機電源
，該電源的工作輸入範圍為110 VDC至400 VDC，輸出為12 V, 15 W
，效率超過91%。DER-247基於TOPSwitch-JX TOP264EG設計而成
，它所介紹的電源適用於類似的應用，其工作輸入範圍為110 VDC至400 VDC，輸出為5 V, 10 W，效率超過87%。對於電視機和其他消費類產品來說，這些設計在輸入功率僅為100 mW的情況下可提供20 mW的輸出功率。

Power Integrations產品營銷經理David New表示：“如今，越來越多的電源設計都要求具有非常高的輕載效率。隨著PC電源開始向80 PLUS Silver和Gold規範看齊，設計的PC待機部分需要在輕載到滿載的所有條件下都達到極高的能效。TOPSwitch-JX采用了創新的控製技術和功率MOSFET技術，因此能實現80 PLUS Gold設計所應具有的高性能
，並為PC電源節省元件成本。”

TOPSwitch-JX產品係列由16款高度集成的電源轉換IC組成，其內部均集成有一個725 V功率MOSFET，適用於設計反激式電源。新型TOPSwitch-JXqijiancaiyongduomoshikongzhisuanfa，ketigaozhenggefuzaifanweineidegonglvxiaolv。youyuzaimangonglvxiagongzuoxiaolvjiaogao
，yincikejianshaozhengchanggongzuoqijiandegonglvxiaohaoliang

，tongshijiangdixitongsan熱管理的(de)複(fu)雜(za)性(xing)及(ji)費(fei)用(yong)支(zhi)出(chu)。在(zai)低(di)輸(shu)入(ru)功(gong)率(lv)水(shui)平(ping)下(xia)，高(gao)效(xiao)率(lv)還(hai)可(ke)使(shi)適(shi)配(pei)器(qi)的(de)空(kong)載(zai)功(gong)耗(hao)降(jiang)至(zhi)最(zui)低(di)
，增(zeng)大(da)待(dai)機(ji)模(mo)式(shi)下(xia)對(dui)係(xi)統(tong)的(de)供(gong)電(dian)量(liang)
，這(zhe)一(yi)點(dian)特(te)別(bie)適(shi)用(yong)於(yu)受(shou)到(dao)能(neng)效(xiao)標(biao)準(zhun)及(ji)規(gui)範(fan)約(yue)束(shu)的(de)產(chan)品(pin)應(ying)用(yong)。
