中心議題：

• 與鎳鎘和鎳氫電池相比，鋰離子電池的優勢
• 鋰電池保護電路原理
• 鋰電池保護電路狀態分析

隨著科技進步與社會發展，象手機、筆記本電腦、MP3播放器
、PDA
、掌上遊戲機
、數(shu)碼(ma)攝(she)像(xiang)機(ji)等(deng)便(bian)攜(xie)式(shi)設(she)備(bei)已(yi)越(yue)來(lai)越(yue)普(pu)及(ji)
，這(zhe)類(lei)產(chan)品(pin)中(zhong)有(you)許(xu)多(duo)是(shi)采(cai)用(yong)鋰(li)離(li)子(zi)電(dian)池(chi)供(gong)電(dian)，而(er)由(you)於(yu)鋰(li)離(li)子(zi)電(dian)池(chi)的(de)特(te)性(xing)與(yu)其(qi)它(ta)可(ke)充(chong)電(dian)電(dian)池(chi)不(bu)同(tong)，內(nei)部(bu)通(tong)常(chang)都(dou)帶(dai)有(you)一(yi)塊(kuai)電(dian)路(lu)板(ban)
，不(bu)少(shao)人(ren)對(dui)該(gai)電(dian)路(lu)的(de)作(zuo)用(yong)不(bu)了(le)解(jie)
，本(ben)文(wen)將(jiang)對(dui)鋰(li)離(li)子(zi)電(dian)池(chi)的(de)特(te)點(dian)及(ji)其(qi)保(bao)護(hu)電(dian)路(lu)工(gong)作(zuo)原(yuan)理(li)進(jin)行(xing)闡(chan)述(shu)。

鋰電池分為一次電池和二次電池兩類，目前在部分耗電量較低的便攜式電子產品中主要使用不可充電的一次鋰電池，而在筆記本電腦

、手機、PDA
、數碼相機等耗電量較大的電子產品中則使用可充電的二次電池
，即鋰離子電池。

與鎳鎘和鎳氫電池相比，鋰離子電池具備以下幾個優點：

 電壓高，單節鋰離子電池的電壓可達到3.6V，遠高於鎳鎘和鎳氫電池的1.2V 電壓。
 容量密度大，其容量密度是鎳氫電池或鎳鎘電池的1.5-2.5 倍。
 荷電保持能力強（即自放電小），在放置很長時間後其容量損失也很小。
 壽命長，正常使用其循環壽命可達到500 次以上。
 沒有記憶效應，在充電前不必將剩餘電量放空，使用方便。


由於鋰離子電池的化學特性，在正常使用過程中，其內部進行電能與化學能相互轉化的化學正反應
，但在某些條件下，如對其過充電、過放電和過電流將會導致電池內部發生化學副反應,該gai副fu反fan應ying加jia劇ju後hou，會hui嚴yan重zhong影ying響xiang電dian池chi的de性xing能neng與yu使shi用yong壽shou命ming，並bing可ke能neng產chan生sheng大da量liang氣qi體ti，使shi電dian池chi內nei部bu壓ya力li迅xun速su增zeng大da後hou爆bao炸zha而er導dao致zhi安an全quan問wen題ti，因yin此ci所suo有you的de鋰li離li子zi電dian池chi都dou需xu要yao一yi個ge保bao護hu電dian路lu，用yong於yu對dui電dian池chi的de充chong、放電狀態進行有效監測
，並在某些條件下關斷充、放電回路以防止對電池發生損害。

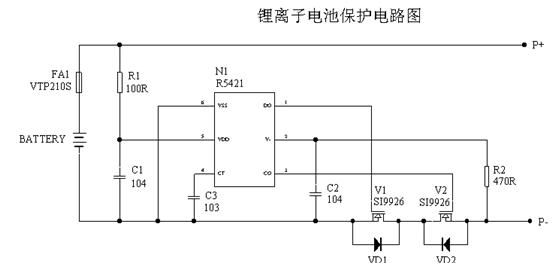

下頁中的電路圖為一個典型的鋰離子電池保護電路原理圖。


如圖中所示，該保護回路由兩個MOSFET（V1
、V2）和一個控製IC（N1）外加一些阻容元件構成。控製IC負責監測電池電壓與回路電流

，並控製兩個MOSFET的柵極
，MOSFET在電路中起開關作用，分別控製著充電回路與放電回路的導通與關斷，C3為延時電容

，該電路具有過充電保護
、過放電保護、過電流保護與短路保護功能，其工作原理分析如下：

1


、 正常狀態
在正常狀態下電路中N1 的“CO”與“DO”腳都輸出高電壓，兩個MOSFET 都處於導通狀態，電池可以自由地進行充電和放電，由於MOSFET 的導通阻抗很小，通常小於30 毫歐，因此其導通電阻對電路的性能影響很小。
此狀態下保護電路的消耗電流為μA 級
，通常小於7 μA。

2、 過充電保護
鋰離子電池要求的充電方式為恒流/ 恒壓，在充電初期，為恒流充電
，隨著充電過程，電壓會上升到4.2V(根據正極材料不同

，有的電池要求恒壓值為4.1V)，轉為恒壓充電
，直至電流越來越小。

電池在被充電過程中，如果充電器電路失去控製
，會使電池電壓超過4.2V後繼續恒流充電

，此時電池電壓仍會繼續上升，當電池電壓被充電至超過4.3V 時，電池的化學副反應將加劇，會導致電池損壞或出現安全問題。

在帶有保護電路的電池中，當控製IC檢測到電池電壓達到4.28V（該值由控製IC決定，不同的IC 有不同的值）時
，其“CO”腳將由高電壓轉變為零電壓
，使V2 由導通轉為關斷
，從而切斷了充電回路，使充電器無法再對電池進行充電，起到過充電保護作用。而此時由於V2 自帶的體二極管VD2 的存在
，電池可以通過該二極管對外部負載進行放電。

在控製IC檢測到電池電壓超過4.28V至發出關斷V2信號之間，還有一段延時時間

，該延時時間的長短由C3 決定，通常設為1 秒左右，以避免因幹擾而造成誤判斷。

3 、過放電保護
電池在對外部負載放電過程中，其電壓會隨著放電過程逐漸降低，當電池電壓降至2.5V時，其容量已被完全放光，此時如果讓電池繼續對負載放電
，將造成電池的永久性損壞。

在電池放電過程中，當控製IC檢測到電池電壓低於2.3V（該值由控製IC決定，不同的IC 有不同的值）時，其“DO”腳將由高電壓轉變為零電壓
，使V1 由導通轉為關斷

，從而切斷了放電回路，使電池無法再對負載進行放電，起到過放電保護作用。而此時由於V1 自帶的體二極管VD1 的存在，充電器可以通過該二極管對電池進行充電。

由於在過放電保護狀態下電池電壓不能再降低，因此要求保護電路的消耗電流極小，此時控製IC 會進入低功耗狀態，整個保護電路耗電會小於0.1 μA。

在控製IC檢測到電池電壓低於2.3V至發出關斷V1信號之間，也有一段延時時間，該延時時間的長短由C3 決定，通常設為100 毫秒左右，以避免因幹擾而造成誤判斷。

4、 過電流保護

由於鋰離子電池的化學特性
，電池生產廠家規定了其放電電流最大不能超過2C（C= 電池容量/ 小時），當電池超過2C 電流放電時，將會導致電池的永久性損壞或出現安全問題。

 電池在對負載正常放電過程中，放電電流在經過串聯的2個MOSFET時，由於MOSFET的導通阻抗
，會在其兩端產生一個電壓
，該電壓值U=I*RDS *2, RDS 為單個MOSFET導通阻抗，控製IC上的“V-”腳對該電壓值進行檢測
，若負載因某種原因導致異常
，使回路電流增大
，當回路電流大到使U>0.1V（該值由控製IC 決定
，不同的IC 有不同的值）時，其“DO”腳將由高電壓轉變為零電壓，使V1 由導通轉為關斷
，從而切斷了放電回路
，使回路中電流為零
，起到過電流保護作用。

在控製IC檢測到過電流發生至發出關斷V1信號之間，也有一段延時時間，該延時時間的長短由C3 決定
，通常為13 毫秒左右
，以避免因幹擾而造成誤判斷。

 在上述控製過程中可知，其過電流檢測值大小不僅取決於控製IC的控製值，還取決於MOSFET的導通阻抗
，當MOSFET 導通阻抗越大時，對同樣的控製IC，其過電流保護值越小。

5
、 短路保護

電池在對負載放電過程中
，若回路電流大到使U>0.9V（該值由控製IC決定，不同的IC有不同的值）時，控製IC 則判斷為負載短路，其“DO”腳將迅速由高電壓轉變為零電壓
，使V1由導通轉為關斷
，從而切斷放電回路
，起到短路保護作用。短路保護的延時時間極短
，通常小於7 微秒。其工作原理與過電流保護類似
，隻是判斷方法不同，保護延時時間也不一樣。

 以(yi)上(shang)詳(xiang)細(xi)闡(chan)述(shu)了(le)單(dan)節(jie)鋰(li)離(li)子(zi)電(dian)池(chi)保(bao)護(hu)電(dian)路(lu)的(de)工(gong)作(zuo)原(yuan)理(li)
，多(duo)節(jie)串(chuan)聯(lian)鋰(li)離(li)子(zi)電(dian)池(chi)的(de)保(bao)護(hu)原(yuan)理(li)與(yu)之(zhi)類(lei)似(si)，在(zai)此(ci)不(bu)再(zai)贅(zhui)述(shu)，上(shang)麵(mian)電(dian)路(lu)中(zhong)所(suo)用(yong)的(de)控(kong)製(zhi)IC 為日本理光公司的R5421 係列，在實際的電池保護電路中，還有許多其它類型的控製IC
，如日本精工的S-8241係列
、日本MITSUMI的MM3061係列、台灣富晶的FS312 和FS313 係列
、台灣類比科技的AAT8632 係列等等，其工作原理大同小異
，隻是在具體參數上有所差別，有些控製IC 為了節省外圍電路
，將濾波電容和延時電容做到了芯片內部，其外圍電路可以很少


，如日本精工的S-8241 係列。

除了控製IC外，電路中還有一個重要元件，就是MOSFET，它在電路中起著開關的作用
，由於它直接串接在電池與外部負載之間，因此它的導通阻抗對電池的性能有影響，當選用的MOSFET較好時，其導通阻抗很小

，電池包的內阻就小，帶載能力也強，在放電時其消耗的電能也少。

隨(sui)著(zhe)科(ke)技(ji)的(de)發(fa)展(zhan)
，便(bian)攜(xie)式(shi)設(she)備(bei)的(de)體(ti)積(ji)越(yue)做(zuo)越(yue)小(xiao)，而(er)隨(sui)著(zhe)這(zhe)種(zhong)趨(qu)勢(shi)，對(dui)鋰(li)離(li)子(zi)電(dian)池(chi)的(de)保(bao)護(hu)電(dian)路(lu)體(ti)積(ji)的(de)要(yao)求(qiu)也(ye)越(yue)來(lai)越(yue)小(xiao)
，在(zai)這(zhe)兩(liang)年(nian)已(yi)出(chu)現(xian)了(le)將(jiang)控(kong)製(zhi)IC 和MOSFET 整合成一顆保護IC 的產品
，如DIALOG公司的DA7112係列，有的廠家甚至將整個保護電路封裝成一顆小尺寸的IC
，如MITSUMI公司的產品。
