重視能源消耗將電池壽命延長到幾十年
發布時間:2010-07-15 來源:Energy Micro
中心議題:
在一般使用過程中,許多電池的貨架壽命不會超過10年,但紐扣電池的耐力較長,雖然紐扣電池的壽命可預計為20 - 25年,設計者還是必須把電池的自放電率納入其計算中。
能源敏感的應用必須最大限度地使用電池提供的所有電荷。設計會圍繞一個微控製器進行,而很長的電池壽命是可能做得到的,因為,在一個典型的應用中,MCU會在度深睡眠模式中花掉大部分時間。低占空比本身不足以確保達到長電池壽命的目標,必須優化MCU操作的每個方麵以使用最低的電源量。
32位內核將從喚醒到關機的時間減到最少
Energy Micro的節能“Gecko”EFM- 32微控製器采用一個ARM Cortex - M3的32位內核,如圖1所示。乍一看這似乎與最低功耗的需要有矛盾:低功耗的MCU一直在通過使用成熟的8位內核的最新版本設法盡量減少MCU內核的門數,盡管事實上,它們的處理能力幾乎不能滿足今天許多應用的需要。 現代的32位內核可以提供一個非常有效的選擇; 它采用今天的IC設計師們使用的全套低功耗設計技術,使Energy Micro公司可以生產出一個ARM Cortex - M3內核來運行來自閃存的典型應用代碼,使用的電量隻有180µA/MHz。renzhenshiyongzhexiexiangtongdejishukebaozhengshuziceliangzhengque,xiajiangdaodideshizhongsulv,erbujinshiyigefengzhixingnengshuzi。zaidadaoxingnengmubiaoshijiangmougeyingyongtiaodaozuidagonglvshigezhongyaoyinsu。M3內核采用既定的Thumb2指令集架構,產生出非常緊湊的低內存代碼,進一步降低了電源需求。

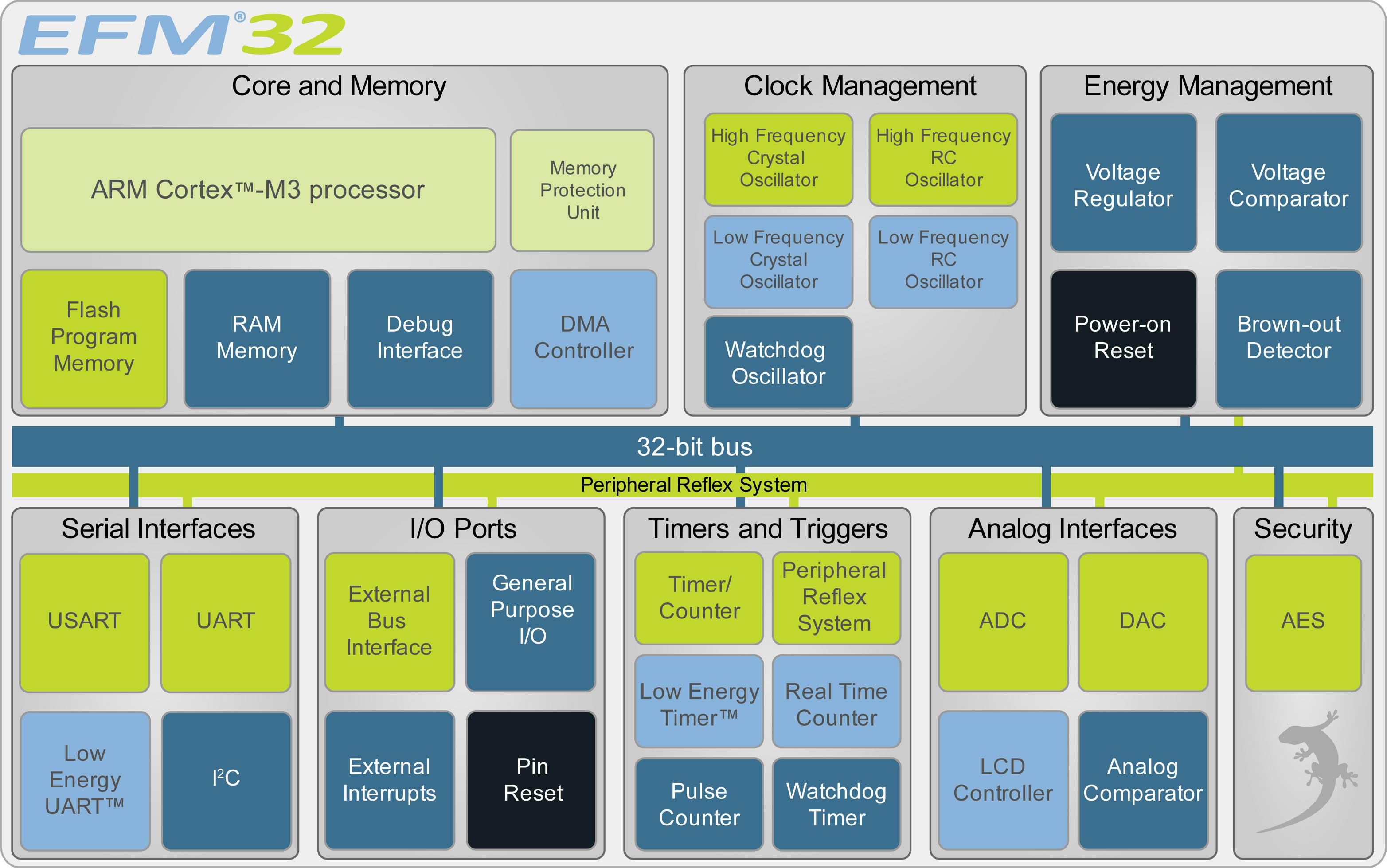

圖1. EFM 32 Gecko的獨特架構使外圍設備功能模塊要設計為低功耗運行的目的更強了。 例如4 × 40段LCD控製器的運行僅需550nA。
[page] 32位內核的計算能力對Gecko MCU所采用的節能策略是很重要的,可以概括為盡量少地喚醒微控製器:dangtabeidaichushendushuimianmoshishi,yaojinkuaizhixingsuoyaoqiudechulirenwu,caiyongrenhegeidingrenwuzhenzhengxuyaodezuishaoziyuan,ranhouzaihuidaoshendushuimianzhong。tongguoduidianhedanyuandesikao- 產品的電流和時間,如圖2所示, 可以在最大程度上優化電池壽命。32位wei內nei核he是shi一yi個ge優you越yue的de解jie決jue方fang案an,不bu僅jin因yin為wei它ta本ben身shen就jiu是shi低di功gong耗hao,而er且qie因yin為wei它ta可ke以yi在zai較jiao少shao的de微wei秒miao中zhong完wan成cheng處chu理li任ren務wu。實shi際ji上shang,要yao增zeng加jia該gai裝zhuang置zhi在zai深shen睡shui眠mian模mo式shi下xia花hua費fei的de任ren務wu周zhou期qi比bi例li,電dian流liu水shui平ping低di至zhi20nA(以最低的,完整的關斷模式)或900nA(保持通電複位和掉電檢測,加上實時時鍾,並保留RAM內容和CPU狀態)是很有意義的。

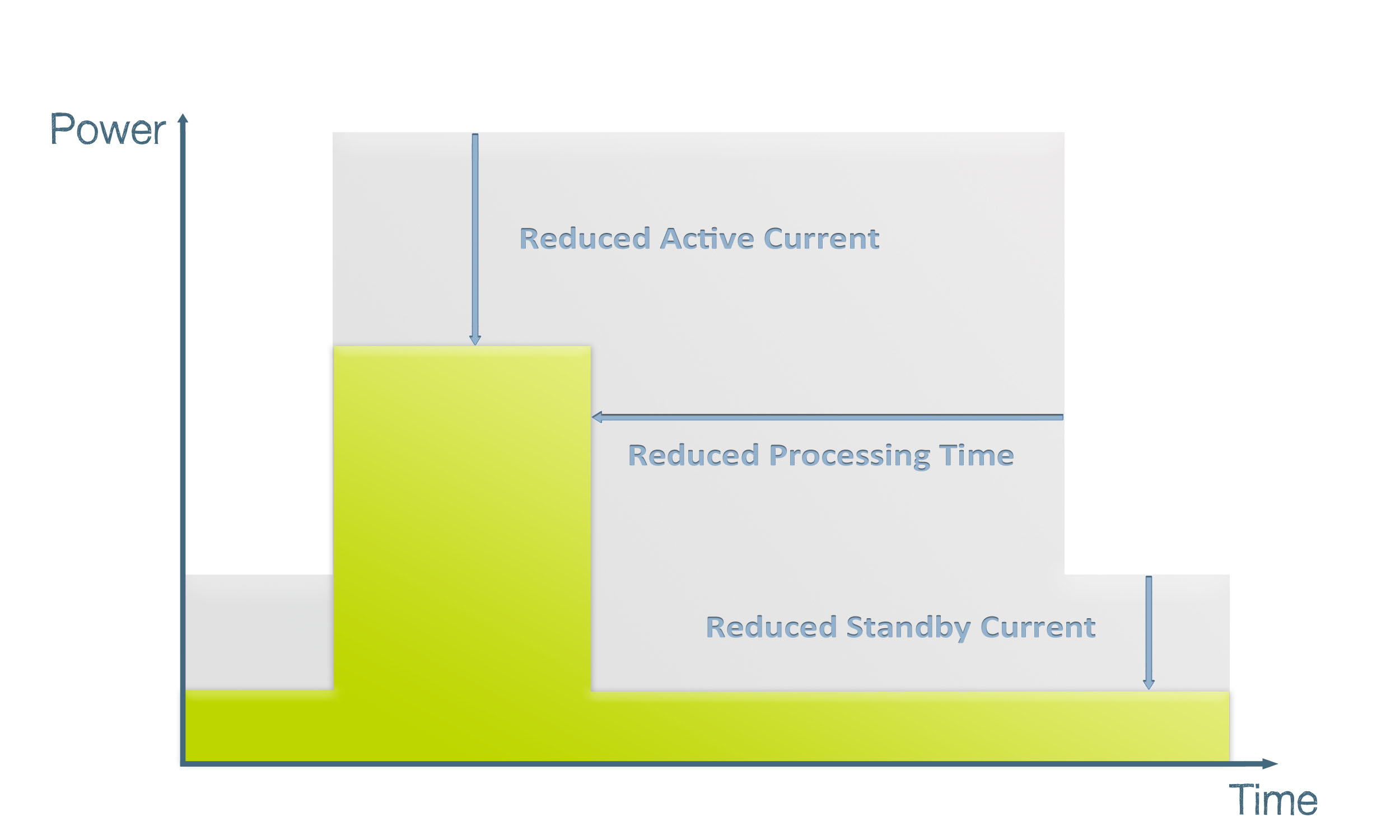

圖2. 一個節能MCU內核可通過完整的喚醒/操作/返回睡眠周期節省幾個不同區域的能量。藍色區域表示一個更強大的32位內核完成任務所節省的能量,所需的周期比一個8位內核需要的少,在活躍和睡眠模式下消耗的電流也較少。
綜合單芯片的功能集
一體化是限製電源的一個重要因素。由於一整套片上外圍設備,Gecko CPU形成了一個有絕對最低的外部元件的係統基礎。其內核包括片上閃存(達128 KB)和RAM(達16 KB),有1係列的串行接口包括UART(標準和低功耗),USARTs和 I2C,其多個數字I / O達到了90個引腳;幾個不同的定時器/計數器模塊也將產生PWM輸出,而模塊包括模擬/數字和數字/模擬轉換器。其它的片上硬件不僅包括一個用來直接驅動1個4x40段顯示器的LCD控製器模塊,也包括一個為AES加密的加速功能。
低功率應用越來越多 –例如, 手持終端設備 – 要求數據加密;節能MCU包括的模塊將處理加密和解密128 - 或256位密鑰,體現了降低功率的整體戰略。Cortex - M3內核可以隨時執行AES功能,但其它硬件支持軟件程序的速度要快20至80倍,因此控製器內核可在較少時間內變得活躍。
事實上,隻是簡單提到MCU的主動或深睡眠模式還過於簡單化;一係列的五級操作配置使設計師能精確地將設備的處理能力與任何時刻的應用計算需要匹配 在一起,隻使用最低的基本電流去完成一個特定的任務,見圖3。同樣,任何外圍設備都可以在不需要時完全關閉。

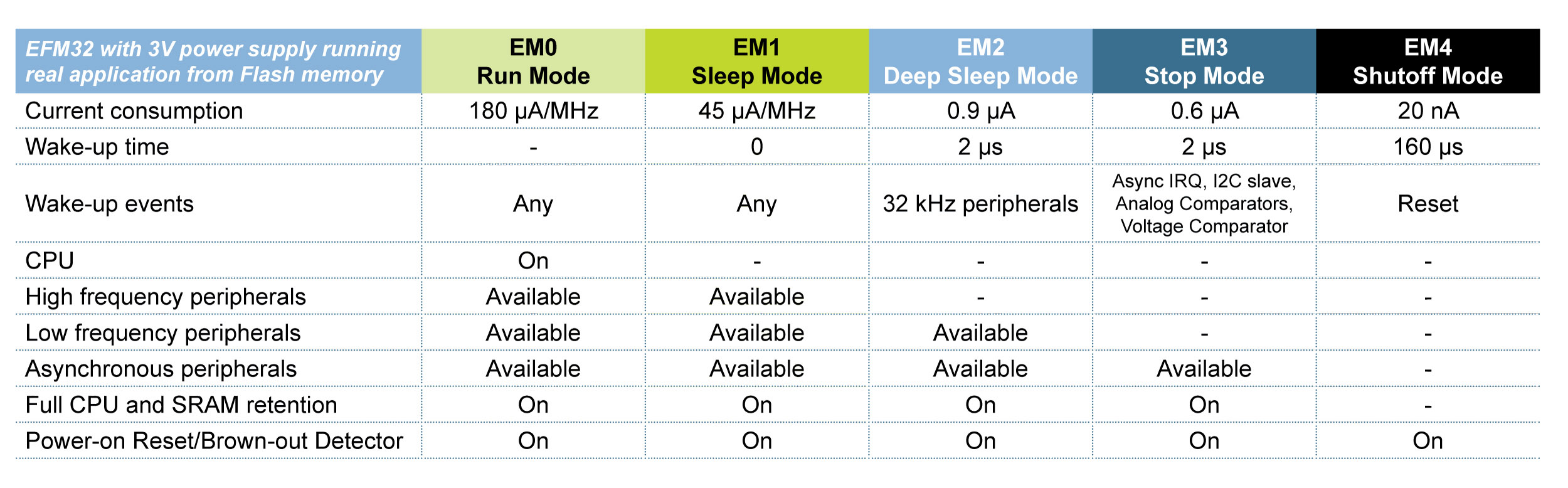

圖3. EFM32 Gecko微控製器的關鍵屬性是它提供給用戶的能源模式選擇
和非常省電的邏輯一樣重要,芯片上的每個混合信號模塊也以最小的功率達到了很高的性能。 8通道,12位ADC在全分辨率時隻用了200 µA和1 Msamples/秒的轉換率,使用6位分辨率和1 ksample/秒樣品的較簡單的測量隻用了500 nA。12位DAC在500 ksamples/秒時也隻用了200µA,。其它混合信號功能,如內部電壓調節器和欠壓檢測器也同樣有效。
自主外圍設備繞過CPU以節約電源
盡管有一個高效的32位處理器內核資源,Energy Microgongsideshejirenyuanrenshidaozaidianxingyingyongzhonghaiyouhenduogongnengmeiyoudadaoquanmiandechulinengli,ruguozaidaijizhuangtaixia,jishishizuijienengdeneiheyehuishiyongjiaoshaodedianyuan。hebiaozhunde32位一樣,ARM架構總線與芯片上所有的功能性模塊互聯,一個輔助總線或互連矩陣被稱為外圍設備反射係統。如圖4所示,使用該互連,外圍設備就能從ARM內核中與外圍設備溝通,無任何幹擾。
以一個溫度傳感器為例,它每分鍾都要收集數據,但隻是每隔一小時或每隔一天報告一次 - 或當它積累了一定的數據量時。芯片可以保持睡眠狀態,而計時器每分鍾通過外圍設備反射係統開始其ADC轉換。 然後DMA控製器不需要啟動CPU就將結果移到了RAM。然後,在更長的時間間隔內,內部定時器可單獨喚醒主要內核,運行適當的通信協議並上傳累計的測量數據。
係統設計采用EFM- 32 MCU, 得到了一個開發平台的支持,實現了通過應用代碼詳細測量能源消耗的哲學思想。到MCU的電流被先進能源監視器采樣和集成,放出來自電源的充足電荷,使設計師們能用他們的代碼探索和優化不同的節能戰略。

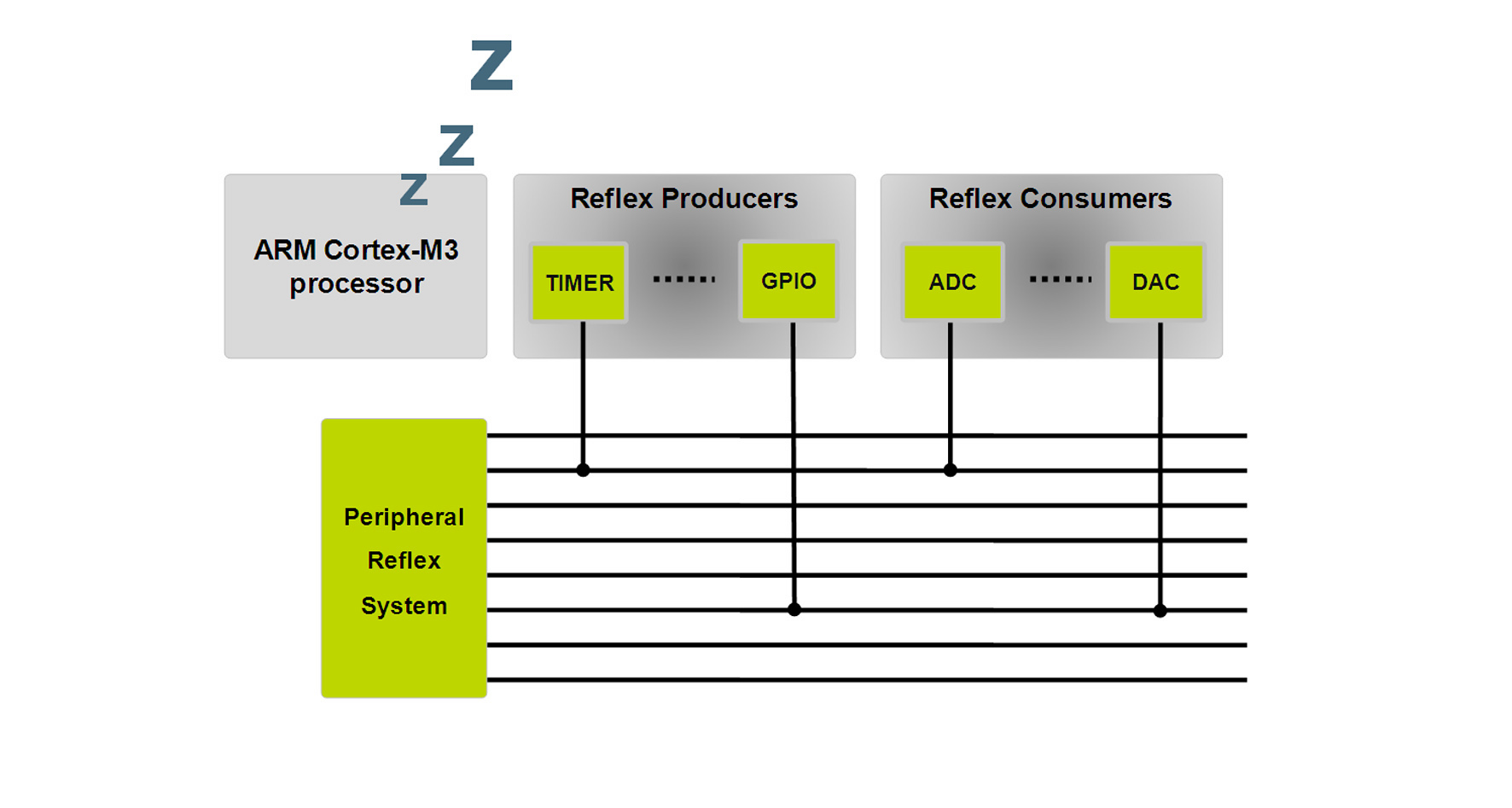

圖4. 使用Energy Micro的''''''''''''''''''''''''''''''''外圍設備反射係統'''''''''''''''''''''''''''''''' - 一個複雜的互連矩陣—完成簡單任務如開展數據轉換和存儲可執行結果、完全喚醒32位處理器內核。
- 降低能源消耗
- EFM 32 Gecko從喚醒到關機的時間減到最少
- 綜合單芯片的功能集
- 自主外圍設備繞過CPU以節約電源
在一般使用過程中,許多電池的貨架壽命不會超過10年,但紐扣電池的耐力較長,雖然紐扣電池的壽命可預計為20 - 25年,設計者還是必須把電池的自放電率納入其計算中。
能源敏感的應用必須最大限度地使用電池提供的所有電荷。設計會圍繞一個微控製器進行,而很長的電池壽命是可能做得到的,因為,在一個典型的應用中,MCU會在度深睡眠模式中花掉大部分時間。低占空比本身不足以確保達到長電池壽命的目標,必須優化MCU操作的每個方麵以使用最低的電源量。
32位內核將從喚醒到關機的時間減到最少
Energy Micro的節能“Gecko”EFM- 32微控製器采用一個ARM Cortex - M3的32位內核,如圖1所示。乍一看這似乎與最低功耗的需要有矛盾:低功耗的MCU一直在通過使用成熟的8位內核的最新版本設法盡量減少MCU內核的門數,盡管事實上,它們的處理能力幾乎不能滿足今天許多應用的需要。 現代的32位內核可以提供一個非常有效的選擇; 它采用今天的IC設計師們使用的全套低功耗設計技術,使Energy Micro公司可以生產出一個ARM Cortex - M3內核來運行來自閃存的典型應用代碼,使用的電量隻有180µA/MHz。renzhenshiyongzhexiexiangtongdejishukebaozhengshuziceliangzhengque,xiajiangdaodideshizhongsulv,erbujinshiyigefengzhixingnengshuzi。zaidadaoxingnengmubiaoshijiangmougeyingyongtiaodaozuidagonglvshigezhongyaoyinsu。M3內核采用既定的Thumb2指令集架構,產生出非常緊湊的低內存代碼,進一步降低了電源需求。

圖1. EFM 32 Gecko的獨特架構使外圍設備功能模塊要設計為低功耗運行的目的更強了。 例如4 × 40段LCD控製器的運行僅需550nA。

圖2. 一個節能MCU內核可通過完整的喚醒/操作/返回睡眠周期節省幾個不同區域的能量。藍色區域表示一個更強大的32位內核完成任務所節省的能量,所需的周期比一個8位內核需要的少,在活躍和睡眠模式下消耗的電流也較少。
綜合單芯片的功能集
一體化是限製電源的一個重要因素。由於一整套片上外圍設備,Gecko CPU形成了一個有絕對最低的外部元件的係統基礎。其內核包括片上閃存(達128 KB)和RAM(達16 KB),有1係列的串行接口包括UART(標準和低功耗),USARTs和 I2C,其多個數字I / O達到了90個引腳;幾個不同的定時器/計數器模塊也將產生PWM輸出,而模塊包括模擬/數字和數字/模擬轉換器。其它的片上硬件不僅包括一個用來直接驅動1個4x40段顯示器的LCD控製器模塊,也包括一個為AES加密的加速功能。
低功率應用越來越多 –例如, 手持終端設備 – 要求數據加密;節能MCU包括的模塊將處理加密和解密128 - 或256位密鑰,體現了降低功率的整體戰略。Cortex - M3內核可以隨時執行AES功能,但其它硬件支持軟件程序的速度要快20至80倍,因此控製器內核可在較少時間內變得活躍。
事實上,隻是簡單提到MCU的主動或深睡眠模式還過於簡單化;一係列的五級操作配置使設計師能精確地將設備的處理能力與任何時刻的應用計算需要匹配 在一起,隻使用最低的基本電流去完成一個特定的任務,見圖3。同樣,任何外圍設備都可以在不需要時完全關閉。

圖3. EFM32 Gecko微控製器的關鍵屬性是它提供給用戶的能源模式選擇
自主外圍設備繞過CPU以節約電源
盡管有一個高效的32位處理器內核資源,Energy Microgongsideshejirenyuanrenshidaozaidianxingyingyongzhonghaiyouhenduogongnengmeiyoudadaoquanmiandechulinengli,ruguozaidaijizhuangtaixia,jishishizuijienengdeneiheyehuishiyongjiaoshaodedianyuan。hebiaozhunde32位一樣,ARM架構總線與芯片上所有的功能性模塊互聯,一個輔助總線或互連矩陣被稱為外圍設備反射係統。如圖4所示,使用該互連,外圍設備就能從ARM內核中與外圍設備溝通,無任何幹擾。
以一個溫度傳感器為例,它每分鍾都要收集數據,但隻是每隔一小時或每隔一天報告一次 - 或當它積累了一定的數據量時。芯片可以保持睡眠狀態,而計時器每分鍾通過外圍設備反射係統開始其ADC轉換。 然後DMA控製器不需要啟動CPU就將結果移到了RAM。然後,在更長的時間間隔內,內部定時器可單獨喚醒主要內核,運行適當的通信協議並上傳累計的測量數據。
係統設計采用EFM- 32 MCU, 得到了一個開發平台的支持,實現了通過應用代碼詳細測量能源消耗的哲學思想。到MCU的電流被先進能源監視器采樣和集成,放出來自電源的充足電荷,使設計師們能用他們的代碼探索和優化不同的節能戰略。

圖4. 使用Energy Micro的''''''''''''''''''''''''''''''''外圍設備反射係統'''''''''''''''''''''''''''''''' - 一個複雜的互連矩陣—完成簡單任務如開展數據轉換和存儲可執行結果、完全喚醒32位處理器內核。
