混合電動汽車用逆變器關鍵技術研究
發布時間:2008-10-07 來源:電子技術應用
中心論題:
- 電氣係統設計
- 逆變器設計關鍵技術
- 係統可靠性設計
- 實驗室測試和實車運行考核
解決方案:
- 主電路參數計算
- 散熱器和風機計算
- 數字控製電路設計和軟件設計
- 總體結構設計
電動汽車(EV)、混合電動汽車(HEV)和燃料電池汽車(FCEV)具有良好的應用前景和經濟效益,其中HEV的應用在當前一段時期可能達到較大的規模。許多公司和科研機構對HEV的研究非常深入,所包括的不同於普通汽車的關鍵技術有:電池;電機及其驅動係統;係統能源管理等。
電機及其驅動係統是HEV的關鍵部件。首先,其高可靠性必須能夠保證HEV長期可靠工作;其次,係統效率對HEV的能耗水平具有決定影響。現在得到大規模應用的有基於永磁電機和感應電機的變頻調速係統(以下簡稱逆變器)。基於永磁電機的逆變器,以日立、川崎等日本公司的產品最為成熟;基於異步電機的逆變器,ABB、SIEMENS、ALSTON等(deng)歐(ou)洲(zhou)著(zhu)名(ming)公(gong)司(si)都(dou)能(neng)夠(gou)提(ti)供(gong)不(bu)同(tong)功(gong)率(lv)等(deng)級(ji)的(de)應(ying)用(yong)係(xi)統(tong)。在(zai)電(dian)力(li)機(ji)車(che)市(shi)場(chang)方(fang)麵(mian),產(chan)品(pin)應(ying)用(yong)和(he)發(fa)展(zhan)趨(qu)勢(shi)也(ye)是(shi)一(yi)致(zhi)的(de)。本(ben)文(wen)研(yan)究(jiu)的(de)是(shi)基(ji)於(yu)異(yi)步(bu)電(dian)機(ji)的(de)逆(ni)變(bian)器(qi),配(pei)套(tao)電(dian)機(ji)為(wei)湘(xiang)電(dian)股(gu)份(fen)公(gong)司(si)生(sheng)產(chan)的(de)YQ57型變頻牽引異步電動機,應用於湘電股份公司的XD6120型HEV客車上。
不同於普通的風機、水泵等一般工業應用場合,應用於HEV的逆變器由於使用環境的特殊性,其關鍵要求有:結構設計可靠,安裝維修方便,防護等級高,適應惡劣的環境。
電氣係統設計
HEV的電氣係統主要包括三個部分:蓄電池、電機、逆變器。參考文獻對電氣係統設計過程進行了詳細說明,而且也對這三個部分的參數進行了詳細的說明和分析。
a.電機基本參數確定:電機的功率和轉矩參數應根據HEV的速度要求、轉矩特性和傳動比來確定,最後確定和XD6120型混合電動汽車配套的電機功率為57kW,額定轉速為2000r/min, 最大起動轉矩為2Tn。
b.電壓等級確定:由於汽車以安全為第一要素,因此在HEV上應用的IGBT以600V和1200V係列最為廣泛。確定電池和電機電壓的等級應考慮如下因數:IGBT在關斷時有可能產生過電壓,因此600V係列IGBT實際使用時的直流側電壓低於400V;電池電壓是浮動的,按照一般要求,最高電壓等於額定電壓的120%;功率相同時,電壓等級越高,電流越小,電機和變頻器的體積就相對越小。綜合以上因素,確定電池的電壓等級為312V,電機的電壓等級為230V。
c.其他參數確定:蓄電池電壓選定後,還應根據HEV的續航裏程等要求選定蓄電池的安時數;根據電機電流計算逆變器電流;根據係統電壓和電流等級選擇保護用開關及其熔斷器、電線電纜的型號規格、各種電氣係統的絕緣和電氣間隙等。
逆變器設計關鍵技術
逆變器設計關鍵技術包括:主電路參數計算;散熱器和風機計算;數字控製電路設計和軟件設計;總體結構設計。
a.主電路電氣圖和主要器件參數計算

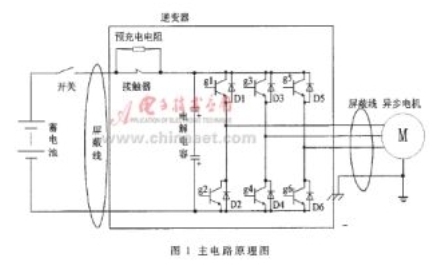

逆變器采用電壓源型主電路,直流側加支撐電容,附加直流繼電器和預充電電路。其電路圖如圖1所示。

在主電路設計時,最重要的是確定功率器件的電壓和電流等級。本係統選擇的IGBT電壓等級為600V,對應的蓄電池電壓等級選擇為312V,電機額定電流In=192A,考慮到在低速起動時要求起動轉矩為2Tn,對應的電機的啟動電流約為2In,因此選擇IGBT的電流等級為600A。
根據所選擇的電壓等級,直流側電容電壓等級選定為450V。其容量則一般使用如下經驗公式進行計算:
式中,P為逆變器輸出功率,VDC為直流側電壓,CDC為直流側電容容量。經計算得到需要的電容容量為0.0175F≤CDC≤0.035F。實際係統中的電容容量為20000μF。
b.功率器件損耗計算
功率器件的損耗由IGBT靜態損耗、IGBT開關損耗、二級管靜態損耗和二極管動態損耗等四個部分組成。
IGBT靜態損耗計算公式為:
![]()
式中,ICP為額定輸出電流;Vce(sat)為在額定輸出電流時的飽和壓降;D為平均占空比;cosθ為功率因數。
IGBT開關損耗計算公式為:

式中,fC為開關頻率;PSW(ON)為IGBT開通能耗;PSW(OFF)為IGBT關斷能耗。
二極管靜態損耗計算公式為:

式中,Vec為二極管導通壓降。
二極管動態損耗計算公式為:

式中:Irr為二極管反向恢複電流;trr為二極管反向恢複時間。
綜合上述四項,計算得到的最大損耗為1350W。
c.數字控製電路設計和控製軟件設計
逆變器的控製算法由數字控製電路完成,數字控製電路包括兩大部分:電源及功率器件驅動板和數字控製電路板。
數字控製電路板的核心芯片使用TI公司的TMS320F240,它接收外部命令,檢測外部模擬信號,完成複雜的數字控製算法,產生PWM脈衝;使用CPLD芯片作為外圍接口芯片;使用AMP防水插座接收外部信號。
由於HEV傳chuan動dong係xi統tong的de速su度du和he轉zhuan矩ju變bian換huan範fan圍wei非fei常chang大da,係xi統tong采cai用yong的de是shi有you速su度du傳chuan感gan器qi的de轉zhuan子zi磁ci場chang定ding向xiang控kong製zhi,參can考kao文wen獻xian對dui此ci控kong製zhi有you詳xiang細xi的de敘xu述shu,並bing給gei出chu了le完wan整zheng的deDSP算法實現。
係統可靠性設計
對於HEV車輛用變頻器,由於安裝位置在車底下,工作環境非常差,具體表現為:環境溫度差別非常大,在實際運行測試中曾經監測的溫度最高達到了50℃,最低為-10℃;在天氣晴朗時工作環境有灰塵,在下雨天時則有雨水;變頻器需要承受很強的衝擊和振動。
為了保證車輛能安全運行,係統的可靠性設計是最重要的。
a.散熱器和風機計算
在計算了功率器件的損耗之後,就可以根據損耗確定散熱器和風機。為此,使用熱分析軟件FLOTHERM進行仿真計算,仿真結果要求散熱器溫升在30K以下。

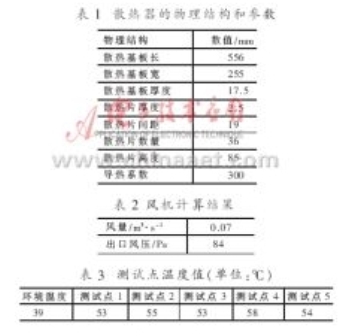

軟件計算結果:表1為散熱器的物理結構和參數;表2為風機的風量和風壓計算結果;表3為散熱器上選擇的五個測試點的溫度值。
根據軟件仿真計算結果,散熱器選擇釺焊式鋁散熱器,風機選擇EBM公司的EBM6224N。
b.一體化結構設計
為了減輕重量,外殼使用鋁合金材料,強度好、重量輕。在結構設計上盡量減小體積,因此使用一體化結構設計。
驅動板直接壓接在IGBT上;直流側電容通過複合母排直接連接在IGBT上,減小電感;風機直接安裝在散熱器底部;數字控製電路板安裝在鋁外殼上,方便拆卸。
使用一體化結構設計後,係統的維修時間大大縮短。數字控製板和外部信號的連接都使用AMP連接件,使用可靠、拆裝方便;電源板和IGBT之間的連接使用容易拆卸的針式連接。所有的拆卸工作和更換工作都可以在5分鍾內完成。由於係統組成簡單,所以維修工作也非常簡單,隻需要更換損壞的電路板。因此所有工作都可以在非常短的時間內完成。
c.寬範圍工作溫度設計
由於使用環境的不同,實際的工作環境溫度有可能比條件(1)更geng加jia惡e劣lie,這zhe就jiu要yao求qiu變bian頻pin器qi能neng夠gou適shi應ying非fei常chang寬kuan的de工gong作zuo環huan境jing溫wen度du。係xi統tong設she計ji時shi充chong分fen考kao慮lv了le使shi用yong環huan境jing的de問wen題ti,在zai生sheng產chan和he出chu廠chang試shi驗yan中zhong要yao保bao證zheng變bian頻pin器qi能neng夠gou長chang期qi可ke靠kao地di工gong作zuo。具ju體ti采cai取qu了le如ru下xia措cuo施shi:選擇器件的工作溫度範圍為-40℃~85℃,並對所有器件進行篩選;對所有功率器件都進行額定功率24小時通電試驗;電路板測試完成後進行-40℃的低溫存放48小時試驗;電路板測試完成後進行80℃的高溫存放48小時試驗;電路板測試完成後進行-40℃和85℃的高低溫循環試驗,試驗3次共24小時;變頻器裝配完成後進行4小時的額定工況試驗;試驗結果要求散熱器溫升在30K以下。通過以上措施可以保證變頻器在寬溫度範圍內工作。
d.防水防塵設計
考慮到變頻器安裝在車底下,工作環境非常差,有雨水和灰塵,所以係統必須采用防水防塵結構設計。
機殼和散熱底座之間加密封防水橡膠;電機電纜通過防水插座和內部功率器件連接;外部控製電源和電源線通過AMP防水插座和內部控製電路板連接;使用EBM公司的防水風機對散熱器進行強製風冷,其控製線通過防水插座和內部控製電路板相連。
采用這些措施使係統整體防護等級達到IP55,在使用過程中,可以用水衝洗變頻器。雖然由於環境因素導致變頻器的外部都是灰塵,但是並不影響變頻器的正常工作。
e.軟件上的特殊設計
為了使變頻器適用於HEV,軟件也進行了一些特殊設計:控製方式為開環轉矩控製;限製轉矩變化率,使駕駛者感覺加速和減速都非常平穩;限製電機和變頻器的溫度上升速度,以提高係統的可靠運行能力;限製充電電流,以保護蓄電池。這些軟件上的特殊設計使係統可靠性得到大大提高。
f.完善的保護功能
為係統提供了完善的保護功能:對蓄電池、電機和功率器件提供過壓和過流保護功能,對電機和變頻器提供過溫保護功能;對功率器件的故障及時響應,以提高電氣係統的可靠性能。
實驗室測試

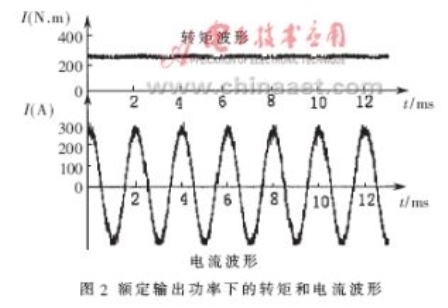

電機額定功率為57kW,額定轉矩為270N•m,額定轉速為2000r/min,額定端電壓為230V。變頻器係統參數根據使用的電機進行匹配。在額定功率下運行時的轉矩和電流波形如圖2所示。

使用采集係統對直流輸入電壓和電流、交流輸出電壓和電流進行分析,得到了變頻器效率和電機效率。具體的數據如表4所示。
在功率大於50%時,變頻器效率在98%左右,電機效率在93%左右,係統總效率大於91%。在低速和低功率的情況下,係統效率略有下降。
實車運行考核
2004年7~8月,XD6120型HEV在國家汽車質量檢測檢驗中心襄樊汽車試驗場完成了56項定型試驗和7 000公裏可靠性行駛試驗。給出的報告表明,此車完全符合各種國家強製性標準,動力性能良好,節能效果明顯。
2004年10月,XD6120型HEV在上海國際賽車場參加第六屆國際清潔能源汽車必比登挑戰賽,獲得了混合動力客車第一名。
2006年7月開始在長沙9路lu公gong交jiao車che上shang示shi範fan運yun行xing,從cong示shi範fan運yun行xing返fan回hui的de信xin息xi來lai看kan,逆ni變bian器qi和he電dian機ji的de可ke靠kao性xing是shi非fei常chang高gao的de。將jiang近jin一yi年nian來lai,隻zhi有you一yi次ci現xian場chang服fu務wu的de意yi外wai記ji錄lu。其qi原yuan因yin是shi由you於yu風feng機ji被bei泥ni水shui堵du死si,導dao致zhi風feng機ji控kong製zhi電dian路lu過guo流liu損sun壞huai。
實際運行試驗情況表明,使用以上方法設計和生產的逆變器可靠性高,完全適合HEV的惡劣運行工況。
