【導讀】光伏係統通常包括一種儲能方式——電池或超級電容器——在沒有陽光或電源瞬變期間為負載提供電力。但是，在可行的情況下，無存儲係統是具有更高 MTBF 的更環保的替代方案。

光伏係統通常包括一種儲能方式——電池或超級電容器——在沒有陽光或電源瞬變期間為負載提供電力。但是，在可行的情況下
，無存儲係統是具有更高 MTBF 的更環保的替代方案。

圖 1 中描述的設計理念 是一種光伏穩壓器，它以開關式 開關模式運行，可實現高效率。它易於擴展且僅使用分立組件。

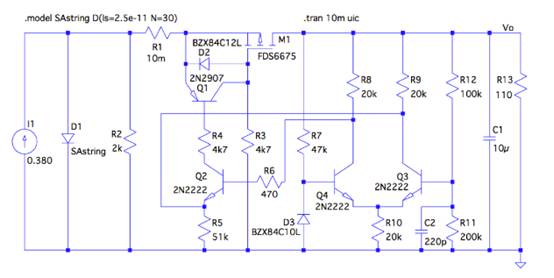

圖 1  簡單的自由運行光伏穩壓器（注：D2 和 D3 是齊納二極管）。

PMOS 晶體管 M1 的導通和截止為輸出電容 C1 充電。當 M1 打開時
，光伏電源達到其開路電壓C1向負載放電
；當M1導通時，光伏電源被鉗位到輸出電壓V O，C1再次充電。

光伏源的 SPICE 模型由 I1-D1-R1-R2 給出
，它代表一串 30 個串聯的低功率矽太陽能電池。

電路操作如下：M1 在啟動期間導通，因為 R3 和齊納二極管 D2 將 V GS設置 為 12V。當 C1 充電時，齊納 D3 上的電壓上升直至達到 10V
，從而設置電壓參考電平。V O 繼續上升，直到由 Q3 和 Q4 組成的差分放大器的輸出打開 Q2 和 Q1，從而關閉 M1。

然後V O 下降，直到差分放大器的輸出不足以保持 Q2 導通。穩壓器無限期地保持在 bang-bang 模式，輸出電壓由下式給出：

 (1)

輸出電壓紋波和開關頻率可以通過輸出電容C1和反饋網絡電容C2來調節。增加 C2 值會減慢電壓檢測速度，這可能是穩定目的所必需的，但也會增加輸出紋波。建議根據應用在開關頻率和輸出電壓紋波之間取得平衡。

原型的波形如圖 2所示。15V 輸出的紋波小於 0.5V P-P ，開關頻率略高於 25kHz。

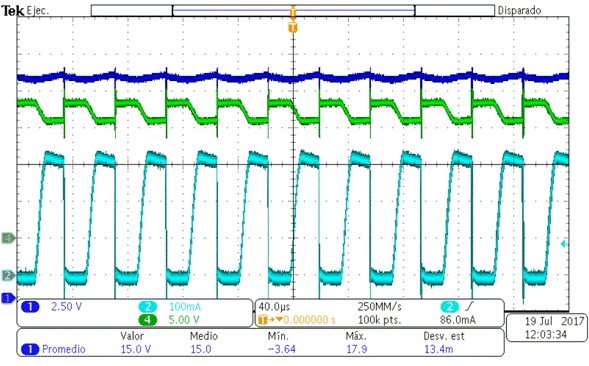

圖 2  穩壓器波形。藍色：輸出電壓

；綠色：輸入電壓
；青色：M1電流。

總而言之，該電路是一種簡單但穩健且通用的解決方案，可從光伏電源獲得穩壓電壓。該設計很容易適應其他電壓或電流需求。
