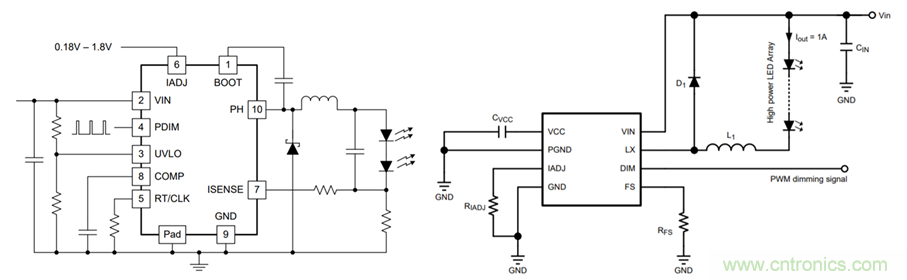

圖1：High-side Buck 和Floating Buck拓撲



同時，在High-side Buck拓撲，為了驅動高側的MOSFET，線路中存在BOOT電容。在每次二極管導通過程中，芯片內部路徑會對BOOT電容充電。在輸入和輸出壓差較低、調光頻率較低和調光占空比較低的條件下
，二極管的導通時間較短
，BOOT電容能量衰減較快，會觸發BOOT電容欠壓保護，造成驅動光源閃爍。解決由於BOOT電容欠壓造成的閃爍問題

，可以選擇增大輸入輸出壓差、增大調光頻率和更換Floating Buck調光拓撲。



一個可行的方式是，在調光占空比較低的條件下，封鎖驅動器輸出
，如圖2所示。

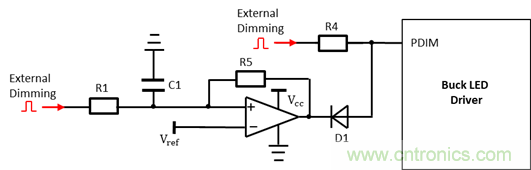

圖2：一種在低調光占空比下封鎖輸出的方法



在外部調光信號占空比大於設定值時，滯環回比較器輸出為高，使能驅動器輸出；在外部調光信號占空比大於設定值，滯環比較器輸出為低，封鎖驅動器輸出。其中，滯環比較器的上閾值和下閾值如如下所示。



圖3：滯環比較器的開關特性



同時，需要合理地設置低通濾波器的截止頻率，此處設置為三分之一倍的調光頻率





本文針對High-side Buck，在低壓差、低調光頻率和低調光占空下的閃爍問題，提出一個基於占空比的關斷的方案
，可有效解決此應用問題。
