在民用建築中所涉及到的火災應急照明主要包括疏散照明和備用照明。



疏散照明采用的燈具分為疏散照明燈和疏散指示照明燈，疏散指示燈又分為疏散標誌燈和安全出口燈。



本文主要探討幾種常規供電方式下的火災應急照明設計與接通火災應急照明的各種控製方式。





應急照明的供電按電源分布可分為市電供電和自備柴油發電機供電;按應急形式又可分為集中電源型和自帶電源型。



對於應急照明的多種供電方式，下麵列舉了三種常規的供電方式：



1、一路市電供電，設自備柴油發電機，應急照明燈具自帶蓄電池，簡稱供電方式一；



2、兩路市電供電，應急照明燈具自帶蓄電池，簡稱供電方式二
；



3、兩路市電供電，僅疏散出口指示燈、疏散指示標誌燈自帶蓄電池，其餘應急照明燈具由市電供電，簡稱供電方式三。





1
、正常電源(市電)斷電後，由燈具自帶蓄電池點亮的應急照明燈控製方式。



(1)住宅的封閉樓梯間
、防fang煙yan樓lou梯ti間jian及ji其qi前qian室shi和he消xiao防fang電dian梯ti間jian的de前qian室shi等deng區qu域yu需xu要yao設she置zhi應ying急ji照zhao明ming
，對dui於yu設she置zhi了le火huo災zai自zi動dong報bao警jing與yu聯lian動dong控kong製zhi係xi統tong的de住zhu宅zhai，應ying急ji照zhao明ming可ke采cai用yong自zi帶dai蓄xu電dian池chi燈deng具ju

，在zai火huo災zai時shi由you火huo警jing係xi統tong自zi動dong切qie除chu應ying急ji照zhao明ming配pei電dian箱xiang進jin線xian電dian源yuan，應ying急ji照zhao明ming燈deng具ju由you自zi帶dai蓄xu電dian池chi點dian亮liang。



對於未設置火災自動報警與聯動控製係統的住宅
，考慮到住宅公共通道屬於住戶比較熟悉的場所且火災危險性不大，燈具由節能感應開關(紅外感應開關或聲光控製開關) 自動點亮是一種選項，設計時利用燈具自帶蓄電池作為備用電源並達到連續供電時間
，以滿足應急燈具正常工作的要求。



(2)設計設備用房(如變電所、消防風機房
、消防電梯機房等)備用照明時
，燈具平時作為普通照明兼火災時的備用照明，設計時可利用燈具自帶蓄電池作為備用電源以滿足要求。

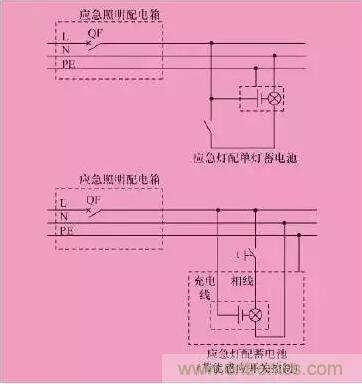

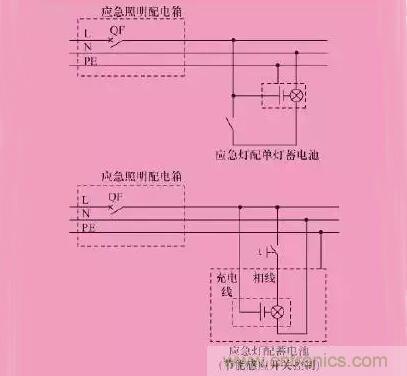

應急照明的控製方式一如圖1所示。



圖1 應急照明的控製方式一



圖1中
，一般利用單聯翹板開關控製應急燈開和關，當市電斷電後由燈具自帶蓄電池自動點亮應急燈。



應急照明的控製方式一適用於供電方式一、方式二。



(1)對(dui)於(yu)供(gong)電(dian)方(fang)式(shi)一(yi)，隻(zhi)有(you)一(yi)路(lu)市(shi)電(dian)
，第(di)二(er)路(lu)電(dian)源(yuan)采(cai)用(yong)柴(chai)油(you)發(fa)電(dian)機(ji)。受(shou)限(xian)於(yu)柴(chai)油(you)發(fa)電(dian)機(ji)的(de)起(qi)動(dong)時(shi)間(jian)，疏(shu)散(san)照(zhao)明(ming)必(bi)須(xu)加(jia)設(she)蓄(xu)電(dian)池(chi)，以(yi)滿(man)足(zu)疏(shu)散(san)照(zhao)明(ming)在(zai)正(zheng)常(chang)供(gong)電(dian)電(dian)源(yuan)停(ting)止(zhi)後(hou)，轉(zhuan)換(huan)到(dao)應(ying)急(ji)電(dian)源(yuan)的(de)時(shi)間(jian)滿(man)足(zu)JGJ 16-2008《民用建築電氣設計規範》第13.8.5條的要求。



(2)對於供電方式二
，正常供電電源停止後


，由蓄電池供電。



(3)對於供電方式三，因該供電方式不設蓄電池

，所以應急照明不存在以上控製方式。



2、常亮應急照明燈的控製方式



除在假日、夜間無人工作而僅由值班或警衛人員負責管理外，疏散照明平時宜處於點亮狀態。



一般設計中，考慮到火災時能讓相關人員迅速識別疏散方向和出口位置
，把疏散指示燈設計為常亮狀態。

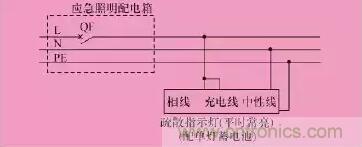

應急照明的控製方式二如圖2所示。



圖2 應急照明的控製方式二



圖2zhong，yibanliyongshidiangongdian，dangshidianduandianshiliyongdengjuzidaixudianchigongdianyibaochichangliangzhuangtai。youyuchangliangbuliyujieneng，gushejishikezaiguangyuanshejishangcaiqucuoshi，birucaiyongLED 光源，其功耗一般在2W左右。



控製方式二均適用於供電方式一
、方式二、方式三。



下麵著重分析利用火災自動報警係統中控製模塊強製點亮應急燈的控製方式。



dangquerenhuozaihou
，youfashenghuozaibaojingquyukaishi，shunxuqidongquanloushusantongdaodexiaofangyingjizhaomingheshusanzhishixitong，xitongquanbutouruyingjizhuangtaideqidongshijianbuyingdayu5s。



因此火災時，如有設置火災報警係統，無論現場應急燈處於何種狀態
，均要求強製點亮應急照明燈。



下麵對這種控製方式的兩種情況進行探討。



3
、火災與平時照明兼用的應急燈控製方式



這種照明方式在高層建築應用廣泛，可根據不同使用場所采用不同的接線方式。



▲在公共走道、電梯前室等經常有人走動的場所



應急燈通常接於電源係統中專用回路，可利用單聯雙控開關來實現火災時強製點亮應急燈。

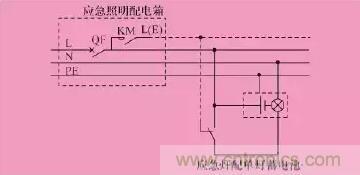

應急照明的控製方式三如圖3所示。



圖3 應急照明的控製方式三



圖3中
，平時照明時

，當雙控開關處於L接點時，可開啟燈，處於L(E)接點時可熄滅燈;火災報警係統發現火情後聯動控製應急相線L(E)通電，從而確保無論現場照明開關處於何種狀態均可使照明燈具處於接通狀態。



該方式對於不同的供電方式，有不同的控製方式。



(1)供電方式一。火災時應急照明燈具電源由正常市電轉換到柴油發電機供電，由於發電機的轉換設計達不到JGJ 16-2008第13.8.5條要求
，所以燈具必須自帶蓄電池。在轉換過程中由蓄電池供電，當柴油發電機起動後，再轉由柴油發電機。



(2)供電方式二。火災時，如果兩路市電任一路仍然有電，則應急照明由市電供電，在兩路市電均失電的情況下，再由蓄電池供電。



(3)供電方式三。圖3中應急燈具不帶蓄電池，火災時應急照明燈具由市電供電。



(4)供電方式一
、方式二、方式三。應急照明的應急電源為柴油發電機或者市電，柴油發電機的供電時間在3h以上，而市電為連續供電
，因此以上控製方式滿足JGJ 16-2008第13.8.6條對火災應急照明最少持續供電時間的要求。



蓄電池供電時間的選擇滿足初裝容量，為90min，不用按JGJ 16-2008第13.8.6中消防工作區域需不小於180min來選擇。



▲在高層建築中的樓梯間



從cong節jie能neng角jiao度du考kao慮lv，高gao層ceng建jian築zhu中zhong人ren們men上shang下xia樓lou主zhu要yao依yi靠kao電dian梯ti
，但dan在zai樓lou梯ti間jian很hen少shao走zou動dong，而er當dang樓lou梯ti燈deng開kai啟qi後hou經jing常chang會hui無wu人ren熄xi滅mie

，造zao成cheng電dian力li資zi源yuan浪lang費fei，不bu利li於yu節jie能neng。因yin此ci，可ke考kao慮lv利li用yong節jie能neng自zi熄xi開kai關guan來lai控kong製zhi應ying急ji照zhao明ming燈deng。



當應急照明在采用節能自熄開關控製時
，必須采取應急時自動點亮措施。普通的延時自熄開關(如聲光控、紅外感應開關沒帶強啟端子) 需加強啟繼電器，對於燈具自帶延時自熄開關的，則需要采購帶有強啟端子的自熄開關;另外可以配帶雙燈頭的應急照明燈具來滿足要求。



通過分析
，主要可采用以下三種方式滿足規範要求。

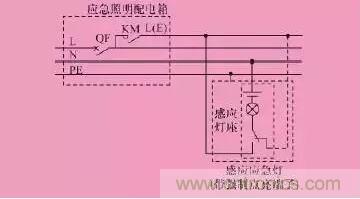

(1)對於自帶延時自熄開關的應急照明燈具，需帶強啟端子。應急照明的控製方式四如圖4所示。



圖4 應急照明的控製方式四



需要注意的是
，在采購應急照明燈具時，要求燈具帶有強啟端子。



圖5 應急照明的控製方式五



(2)利用普通延時自熄開關與普通應急燈，需加強啟繼電器。應急照明的控製方式五如圖5所示。



該接線方法在供電方式一、方式二、方式三的控製方式同2.3.1節。



(3)采用配帶雙燈頭的的應急照明燈具
，其中一個燈頭用於平時照明，另一個燈頭為火災專用。

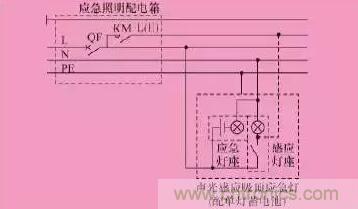

應急照明的控製方式六如圖6所示。



圖6 應急照明的控製方式六



圖6 中，在平時照明時
，利用延時開關來控製普通燈頭開關，達到節能的目的;火災報警係統發現火情後聯動控製應急相線L(E)通電
，點亮應急照明燈。



如果采用該接線方式，需注意兩個燈座要采用不同規格(如用E27和E14)，以避免使用過程中感應燈損壞，物業維修人員直接將應急燈挪至感應燈座使用，造成應急燈座無燈具，火災時無法使燈具強製點亮。



火災應急照明設計是一項“細活”，雖然有些差錯
，但不一定違反強製性條文
，一個小小的疏忽
，在火災時也可能釀成嚴重後果。



一個完善的應急照明係統，可能為逃生者贏得寶貴的時間

，相反也可能失去獲救的機會。



電氣設計人員應以高度的責任感去麵對每個工程的應急照明控製係統設計。
