請繼續往下讀，我會舉幾個直接從中國經銷商處買燈具作為例子。



案例1：我們的新餐廳牆上有5個(ge)壁(bi)燈(deng)。乍(zha)看(kan)之(zhi)下(xia)它(ta)們(men)都(dou)沒(mei)問(wen)題(ti)
，但(dan)實(shi)際(ji)上(shang)顯(xian)得(de)有(you)點(dian)蹩(bei)腳(jiao)。我(wo)很(hen)想(xiang)用(yong)更(geng)好(hao)的(de)燈(deng)換(huan)掉(diao)它(ta)們(men)，但(dan)真(zhen)的(de)一(yi)直(zhi)沒(mei)找(zhao)到(dao)合(he)適(shi)的(de)。另(ling)外(wai)，也(ye)沒(mei)有(you)合(he)理(li)的(de)方(fang)式(shi)給(gei)這(zhe)些(xie)燈(deng)增(zeng)加(jia)一(yi)個(ge)總(zong)開(kai)關(guan)，因(yin)此(ci)每(mei)個(ge)燈(deng)需(xu)要(yao)自(zi)己(ji)的(de)開(kai)關(guan)，這(zhe)確(que)實(shi)也(ye)縮(suo)小(xiao)了(le)選(xuan)擇(ze)的(de)範(fan)圍(wei)。



我決定嚐試搭建一些麵向未來的東西：一個白色的有機玻璃板，後麵放LED燈條

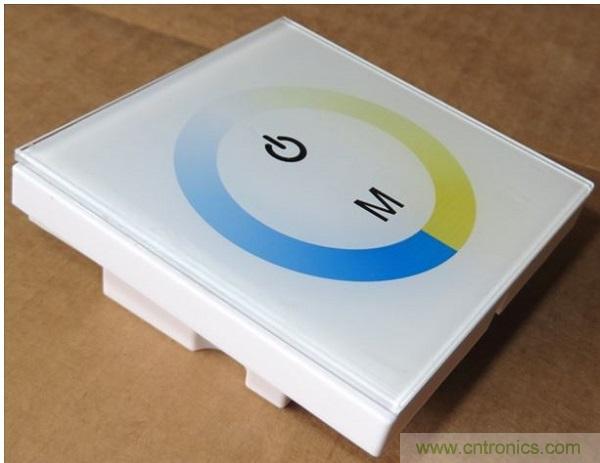

，並通過觸摸實現亮度的控製。我的計劃是從無到有做一個基於微控製器的觸摸控製器，但在發現市場上的LED觸摸控製器售價不到20美元後我忍不住走了捷徑。





當我第一次構思我的設計時
，我想象的是交替顯示冷白和暖白的LED燈條，並且能夠在冷暖之間實現漸變
，但我很快否定了冷白燈條的使用(誰想在餐廳中使用冷白光源呢？)。



當我在各種類型的單通道和RGBxinghaozhongxunzhaochumotiaoguangqichanpinshi，henquedingdixuanzeleyigenengzailengbaihenuanbaizhijianjianbiandechanpin。tadechengbenbuchaoguoyigedantongdaodechanpin。wohaimeiyoushiyong

，danwogankendingzaizhelianggefanweineimeiyouzhongdie。ruguowozhendezuoleyigeshuangtongdaodesheji
，wojiuxiangyaonenggourangliangzhewanquantongshidianliang。

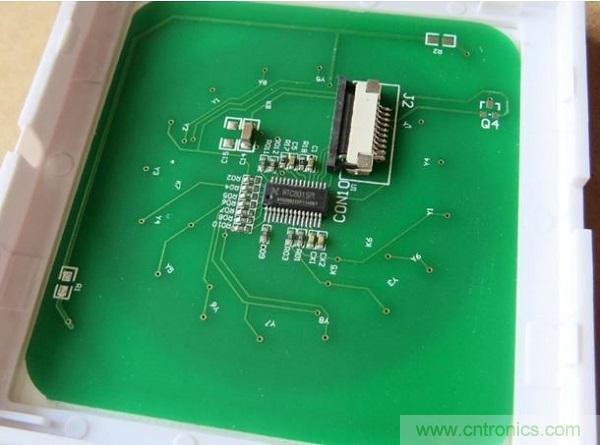

觸摸麵板PCB的背麵。我沒認出這個IC，封裝上寫的“W1C801SPI”也搜索不到任何信息。

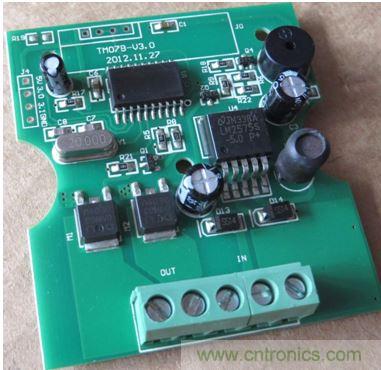

主板的微控製器或ASIC已經被弄模糊了
，但通過少量的走線能識別出其基本身份(也許是一個PIC)。



我對U4這個5V 1A的轉換開關感到非常驚訝。可以肯定的是，一個7805就能完全滿足目前的要求！否則如果蜂鳴器太煩人，我一定會拿電烙鐵熔下來。



為了使我的有機玻璃觸摸器設計能夠正常工作，我還需要一個電源。下麵是我花4美元換來的東西：

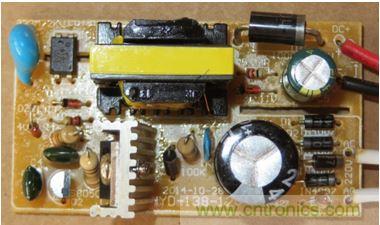

12V、1.5A電源，買來時是帶塑料外殼的。



各位電源專家讀者們：你覺得如何？沒有什麼突出優點，因為對我來說太糟糕了
，雖然輸入電容隻有400V——對於240V輸入來說降額不多。我認為450V器件更常用(12V輸出電容最適合25V電源使用)。

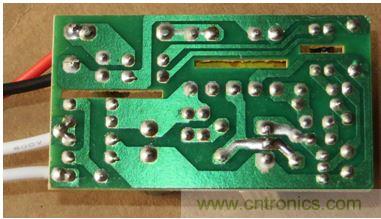

電源的焊接麵。



根據一些電路走線，我猜這是一款簡單的反激設計。事實上，上麵根本沒有明顯的控製芯片，除非它偽裝為晶體管或光耦。功率晶體管Q1的門級連接到Q2和IC1。



案例2：我的浴缸需要照明。RGB照明最好。為什麼？我不知道。我猜是因為我能做到(音視頻架可能需要同樣的處理)。

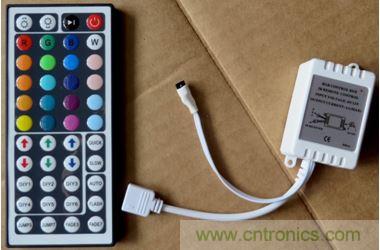

我買的第一款遙控器使用紅外線：





這類產品價格在5美元至10美元之間，取決於遙控器的複雜程度。

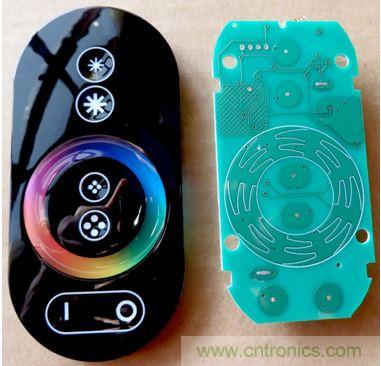

但我無法拒絕這個價格為22美元的時髦的RF(433.92MHz)觸摸控製器：



從上至下：亮度
，色度，飽和度(?)
，開/關/模式(靜態或動態)。



經過測量發現三節AAA電池有175μA的靜態電流
，因此如果幸運的話一組電池可以用一年。

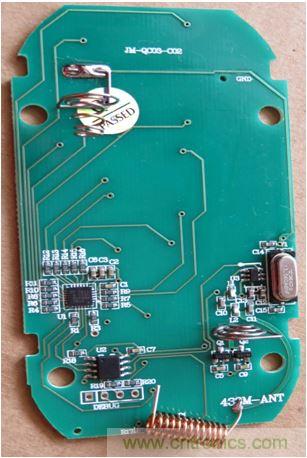

Q1和Q2可能是穩壓器。



U1是賽普拉斯的CapSense控製器，U2是未知的微控製器，U3是射頻發射器。

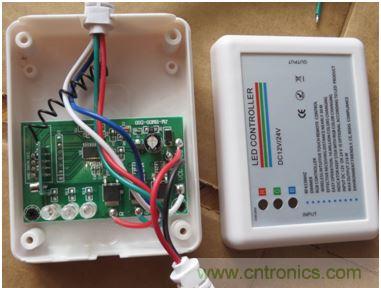

接收器和LED驅動模塊。



在外殼上寫的是216W
，這意味著每個通道72W，或6A@12V。稱讚的是，MOSFET有這個處理能力，不過在這種情況下你可能想通過重新布線處理最大18A的總電流。



U2可能是意法半導體的微控製器。下麵是一張更為清晰的射頻接收器照片：



你能認出這個IC製造商嗎？



我對這款RGB控製器進行了簡略的測試，並使用內置的LED監視輸出。這個控製器工作起來有點奇怪
，當選擇顏色時
，至多兩個LED點亮。鑒於這個遙控器具有我所謂的飽和度控製功能，這點倒是可以理解。全部三盞LED都亮意味著存在一定量的白光，即<100%的飽和度。這沒問題，但基於某些理由
，飽和度控製隻在僅一盞LED點亮時才做出響應。另外
，當我改變顏色時輸出恢複為100%的飽和度。



好吧，這也許足夠好了。但我還想嚐試紅外遙控

，萬一紅外能提供更好的顏色控製呢。請繼續關注我的後續報告！來源：電子技術設計。
