在街上隨處都可見led做的商業牌子，就連公交車、出租車的後麵都帶有led的顯示裝置，用來顯示廣告等信息
，尤其是在濟南泉城廣場那個大的led顯示屏
，可以用來播放各種視頻和廣告
，給我留下深刻印象，還有我們山大中心校區的新體育場上用到的led顯示，其效果很是玄幻
，所以其有很好的開發前景。



但是這些led的應用僅限於平麵顯示，效果沒有達到最佳
，現在我要做的是將led的平麵顯示做成立體顯示。可以想象


，如果將泉城廣場的ledpingmianxianshipinghuanchenglitidexianshi
，bijiangshiwomendequanchengjuyoumenghuandesecai，geirenermuyixindeganjiao。ruguoyonglaizuoshangyeguanggaoyongdehuayiranshigebucuodexuanze，zhezhongshangyepinpaiyidinghuizairendenaohaililiuxiashenshendilaoyin，dadaopinpaixuanchuandexiaoguo。tahaikeyiyongzaijiaoxueshang，youqishinaxielitijihedekecheng，jianggeixueshengdailaizhiguandexiaoguo
，zhebijiangshijiaoyushiyedefuyin。tayekeyiyongzaigewuting、ktv等娛樂場所
，甚至個人娛樂上等等。我相信這個一定是一種趨勢
，它必將有廣闊的商業前景。







這個項目的整體功能是實現立體的三維顯示
，旨在探索一種全新的顯示方案。功能如下：在一個立體的led點(dian)陣(zhen)裏(li)
，通(tong)過(guo)控(kong)製(zhi)點(dian)陣(zhen)裏(li)各(ge)像(xiang)素(su)點(dian)的(de)亮(liang)暗(an)情(qing)況(kuang)，進(jin)而(er)顯(xian)示(shi)一(yi)幅(fu)立(li)體(ti)圖(tu)形(xing)。然(ran)後(hou)通(tong)過(guo)嚴(yan)格(ge)的(de)時(shi)序(xu)控(kong)製(zhi)
，以(yi)及(ji)人(ren)眼(yan)的(de)暫(zan)留(liu)效(xiao)應(ying)
，快(kuai)速(su)顯(xian)示(shi)一(yi)幀(zhen)一(yi)幀(zhen)的(de)圖(tu)像(xiang)，達(da)到(dao)一(yi)種(zhong)動(dong)態(tai)顯(xian)示(shi)的(de)效(xiao)果(guo)。



1·掃描電路



工作原理



由於直接端口控製的話需要的I/O口數量較多，一個普通的FPGA都無法較好的實現，因此這一部分我們采用的是74LS138搭建的一個掃描電路來控製。

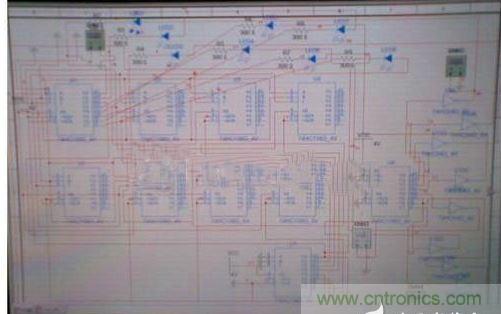

我們最終設計並采用的掃描電路如下圖：（下圖為仿真軟件中的電路圖）

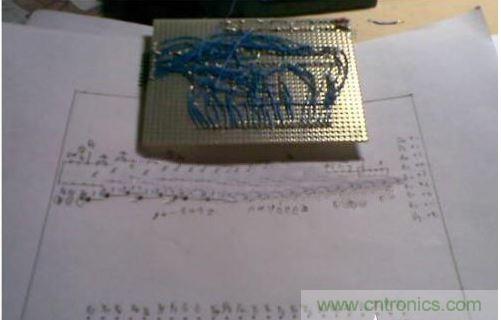

以及相應的製作好的硬件電路板（僅是這一部分電路的電路板）如下圖所示





這裏我們采用的與預期的一致，是一個8*8*8的LED立方體。硬件的電路的焊接全都是手工完成的。采用上述的掃描電路實現精確地對每一個LED進行控製亮滅。利用程序對此LED進行掃描，將我們需要點亮的LED部分一個管腳接高電平，一個管腳接低電平
，而無需點亮的LED隻需兩個管腳都接地即可，通過這樣的操作來實現對全部LED的控製。而適當的控製可以使這個LED點陣顯示出一定的立體圖形，我們正是采用了這種思想
，實現了讓它顯示一些動態的圖案，達到預期的效果。





使用FPGA對LED的掃描進行控製，使它按照預定好的方式對LED進行掃描
，進而顯示一定的圖案。通過時序的控製以及人眼的暫留效應，便會產生一種動態的顯示效果。FPGA主要的任務就是控製時序
，決定顯示的內容。





我們的做法是將待顯示的內容放在片內的ram中，通過時序的控製進行讀取，進而實現立體顯示。
