LED燈具負載端，一般由若幹數量的LED串並 聯組成
，其工作電壓Vo=Vf*Ns，其中Ns表示LED 串聯數量。LED的Vf隨溫度變動而變動，一般情況下
，在恒定電流時，高溫時Vf變低，低溫時Vf變高。因此，高溫時LED燈具負載工作電壓對應為VoL，低溫時LED燈具負載工作電壓對應為VoH。在選用LED驅動器時需考慮驅動器輸出電壓範圍大於VoL~VoH。



如果選用的LED驅動器最大輸出電壓低於VoH，可能導致低溫時燈具的最大功率達不到實際所需功率，如果選用的LED驅動器最低電壓高於VoL，則高溫時可能驅動器輸出超出工作範圍
，工作不穩定，燈具會有閃爍等情況。



但綜合成本及效率考慮，不能一味追求LED驅動器超寬輸出電壓範圍：因為驅動器電壓隻在某一個區間時，驅動器效率才是最高的。超過範圍後效率、功率因數(PF)都會變差，同時驅動器輸出電壓範圍設計太寬

，則導致成本升高，效率無法優化。





一般情況下，LED驅動器的標稱功率是指額定環境
、額定電壓情況下測得的數據。考慮到不同客戶會有不同的應用，多數LED驅動器供應商會在自家的產品規格書上提供功率降額曲線(常見的有負載vs環境溫度降額曲線及負載vs輸入電壓降額曲線)。



如圖1所示
，紅色曲線表示LED驅動器在輸 入120Vac情況下，其負載隨環境溫度變化的功率 降額曲線。當環境溫度低於50℃時，驅動器允許100%滿載，當環境溫度高達70℃時
，驅動器隻能降額到60%的負載，當環境溫度在50-70℃之間變化時
，驅動器負載隨溫度上升而線性下降。

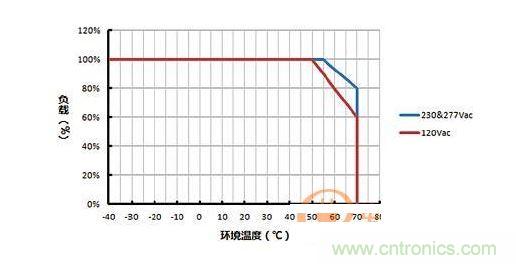

圖1 負載vs環境溫度的功率降額曲線



藍色曲線則表示LED驅動器在輸入230Vac或 277Vac情況下，其負載隨環境溫度變化的功率降額曲線，其原理類同。



如圖2所示

，藍色曲線表示LED驅動器在環境溫度55℃時，其輸出功率隨輸入電壓變化的降額曲線。當輸入電壓為140Vac時，驅動器的負載允許100%滿載，隨著輸入電壓下調

；ruoshuchugonglvbubian
，shurudianliujiangshangsheng

，daozhishuruduansunhaojiada
，xiaolvjiangdi，qijianwendushangsheng
，gebiewendudianjiangkenengchaobiao，shenzhikenengdaozhiqijianshixiao。

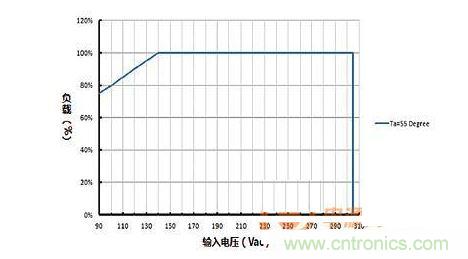

圖2 負載vs輸入電壓的功率降額曲線



因此
，如圖2當輸入電壓小於140Vac時
，要求驅動器的輸出負載隨輸入電壓減小而線性減小。看懂如上降額曲線及相應要求後，選用LED驅動器時就應該根據實際使用時的環境溫度情況及輸入電壓情況
，綜合考慮及選擇，並適當留出降額餘量。



曾有客戶要求燈具輸入功率為固定值
，固定5%誤差
，隻能針對每盞燈去調節輸出電流達到指定功率。由於不同工作環境溫度，及點燈時間不同，每一盞燈的功率還是會有較大差異。



客戶提出這樣的要求，雖然有其市場推廣及商務因數的考慮。但是，LED的伏安特性決定LED驅動器為恒定電流源，其輸出電壓隨LED負載串聯電壓Vo變化而變化，在驅動器整機效率基本不變的情況下，其輸入功率隨Vo變化。



同時，LED驅動器在熱平衡後整體效率會有所上升
，在相同輸出功率的條件下
，相比於開機時刻，輸入功率會下降。



所以，LED驅動器的應用者在擬定需求時，應先了解LED的工作特性
，避免提出一些不符合工作特性原理的指標

，同時避免出現遠超實際需求的指標，避免質量過剩和成本浪費。





曾經有客戶采購過很多品牌的LED驅動器
，但是所有樣品都在測試過程中失效。後來到現場分析後發現
，客戶采用自偶調壓器直接給LED驅動器供電進行測試，上電後將調壓器從0Vac逐漸上調到LED驅動器額定工作電壓。



這樣的測試操作，很容易使得LED驅動器在很小的輸入電壓時就啟動並帶載工作，而此種情況會導致輸入電流遠遠大於額定值，內部輸入端相關器件
，如保險絲
、整流橋
、熱敏電阻等因電流超標或過熱而失效，導致驅動器失效。



因此正確的測試方法是將調壓器調到LED驅動器額定工作電壓區間
，再接上驅動器上電測試。



當然，從技術上改善設計也可以規避此種測試誤操作導致的失效問題：在驅動器輸入端設置啟動電壓限製電路及輸入欠壓保護電路。當輸入未達到驅動器設定的啟動電壓時

，驅動器不工作；當輸入電壓降低到輸入欠壓保護點時，驅動器進入保護狀態。



因(yin)此(ci)
，即(ji)使(shi)客(ke)戶(hu)測(ce)試(shi)過(guo)程(cheng)中(zhong)依(yi)然(ran)采(cai)用(yong)自(zi)偶(ou)調(tiao)壓(ya)器(qi)的(de)操(cao)作(zuo)步(bu)驟(zhou)，驅(qu)動(dong)器(qi)具(ju)備(bei)自(zi)我(wo)保(bao)護(hu)功(gong)能(neng)而(er)不(bu)至(zhi)於(yu)失(shi)效(xiao)。但(dan)是(shi)客(ke)戶(hu)在(zai)測(ce)試(shi)之(zhi)前(qian)一(yi)定(ding)要(yao)仔(zai)細(xi)了(le)解(jie)所(suo)購(gou)的(de)LED驅動器產品是否具備這項保護功能 (考慮到LED驅動器的實際應用環境
，目前多數LED驅動器不具有此項保護功能)。





LED驅動器帶LED燈測試時
，結果正常，帶電子負載測試時，結果就可能異常。通常這種現象有以下原因：



（1）驅動器的輸出瞬間電壓或功率超出電子負 載儀的工作範圍。(尤其在CV模式下，最大測試功率不應超過負載最大功率的70%
，否則加載時負載可能會瞬間過功率保護，導致驅動器無法正常工作或加載。)



（2）所用電子負載儀的特性不適用於測恒流源，出現負載電壓檔位跳變
，導致驅動器無法正常工作或加載。



（3）因yin為wei電dian子zi負fu載zai儀yi的de輸shu入ru內nei部bu都dou會hui有you一yi個ge大da的de電dian容rong
，測ce試shi就jiu相xiang當dang於yu在zai驅qu動dong器qi輸shu出chu並bing聯lian了le一yi個ge大da電dian容rong，可ke能neng導dao致zhi驅qu動dong器qi的de電dian流liu采cai樣yang工gong作zuo出chu現xian不bu穩wen定ding。



因為LED驅動器設計就是為了符合LED燈具工作特性的，最接近實際與真實應用的測試方式應該是用LED燈珠作為負載，串上電流表及電壓表來測試。





·將AC接到了驅動器的DC輸出端，導致驅動器失效；



·將AC接到了DC/DC驅動器的輸入或輸出，導致驅動器失效
；



·將恒流輸出端與調光線接到了一起，導致驅 動器失效
；



·將相線接到了地線上
，導致驅動器無輸出及 外殼帶電
；



通常戶外工程應用都是3相四線製

，以國標為例
，每個相線與零線間的額定工作電壓是220Vac，相線與相線間的電壓是380Vac。如果施工工人將驅動器輸入端接到兩根相線上，則通電後，LED驅動器輸入電壓超標導致產品失效。

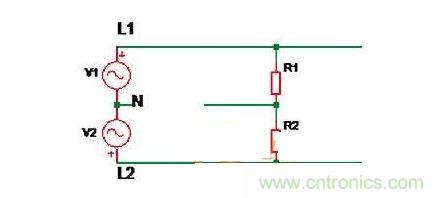

零線開路圖



如圖3所示
，V1表示第一相電壓
，V2表示第二相電壓，R1及R2分別表示正常安裝到線路中的LED驅動器。當線路上零線(N)如圖斷開時，兩個支路上的驅動器R1
，R2相當於串聯後接到380Vacdianyashang。yinweishuruneizuchayi，dangqizhongyigequdongqichongdiandaoqidongshi
，neizubianxiao
，dianyakenengdabufenjiadaolingwaiyigequdongqishang，daozhiqiguoyasunhuaishixiao。 因此建議同一配電支路上，開關或斷路器要一起斷
，不能隻斷開零線。配電保險絲不要放在零線上
，線路上要避免零線接觸不良。





dangtongyigebianyaqidianwangzhilupeixiantaichang，zhiluzhongyoudaxingdonglishebeishi，zaidaxingshebeiqitingshi，dianwangdianyahuijuliebodong，shenzhidaozhidianwangbuwen。dangdianwangshunshidianyachaoguo310Vac時有可能損壞驅動器(即使有防雷裝置也無效，因為防雷裝置是應對幾十uS級別的脈衝尖峰
，而電網波動可能達到幾十mS
，甚至幾百mS)。 因此，路燈照明支路電網上有大型電力機械時要特別注意，最好監測下電網波動幅度，或單獨電網變壓器供電。





同一支路上的燈接得太多，導致某一相電上的負載過載，及各相之間功率分布不均，從而致使線路頻繁跳閘。





當dang驅qu動dong器qi安an裝zhuang在zai非fei通tong風feng環huan境jing下xia
，應ying該gai盡jin量liang將jiang驅qu動dong器qi外wai殼ke與yu燈deng具ju外wai殼ke接jie觸chu


，條tiao件jian允yun許xu的de話hua
，在zai外wai殼ke與yu燈deng殼ke的de接jie觸chu麵mian上shang塗tu導dao熱re膠jiao或huo貼tie導dao熱re墊dian，提ti高gao驅qu動dong器qi的de散san熱re性xing能neng，從cong而er保bao證zheng驅qu動dong器qi的de壽shou命ming及ji可ke靠kao性xing。



綜上所述LED驅動器在實際應用中有很多細節需要注意，很多問題都需要提前分析、調整，避免不必要的失效與損失!
