高亮度 LED（HBLED）正以令人矚目的速度在我們的日常生活中迅速普及。相比於普通的LED, HBLED deshuchuyijingjidatigao
，shiqikeyongyuzhaoming。yuelaiyueduodeqicheshiyongtamenzuoweiweidengheshachedeng。ninjingchanghuikandao
，dangninqianmiandeqicheshacheshishachedenghuishunjianliangqi，qiguangseyuyiqiandebaichidengxiangbijuyougenggaodesechundu。tamenhaikeyiyongzuotoudeng、紅綠燈，甚至在街道、停車場、以及無數其他地方所使用的大功率照明燈。為了確保 HBLED 的性能水平能夠滿足這些應用的要求

，工程師們正在進行大量測試
、表征和開發工作
，包括對對功率和相應的輸出照明效率進行細致的測量，以評測其性能水平。



在今天的文章中，我之所以在標題中使用了“快速”一詞，原因有兩個：首先，當嚐試捕獲 HBLED 的正向特性時，必須以最短的時間完成測試，以盡量減小自熱所導致的溫度變化。HBLED 的工作溫度對其性能有很大影響。測試過程中減少溫度變化量可提高精度，更好地確定 HBLED 在給定工作溫度下的性能。其次是為您介紹一種方法，使您可以事半功倍地進行這些 HBLED 測量。



在這個應用中，我們使用 N6705B 直流電源分析儀主機中的 N6784A 四象限 SMU 模塊，可以省時省力地完成這些測量。圖 1 顯示了這一測量裝置。

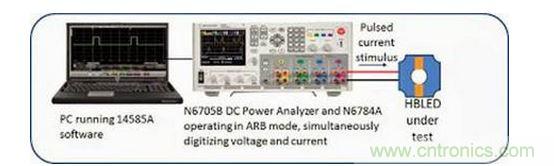

圖 1：HBLED 測試表征裝置



N6784A 不僅是速度極快的電壓源
，還是更快的電流源。由於電流上升和下降時間隻有短短幾微秒

，所以非常容易產生脈寬不到 1 毫秒
、 且具有快速上升和下降沿的高幅度電流脈衝，為執行 HBLED 正向電表征提供必不可少的激勵
，使測試能夠在最短的時間內完成，避免 HBLED 晶圓的溫度大幅上升。



圖 2 中的圖形是利用N6705+N6784，再配上14585A 分析軟件得到的一個測試結果。其中使用傾斜上升的電流脈衝代替了平頂脈衝。當電流傾斜上升時，N6784A同時對HBLED 的電壓和電流進行數字化。 這使用戶可以表征電流從 0 到最大值所有驅動電流級別的 HBLED 正向壓降。

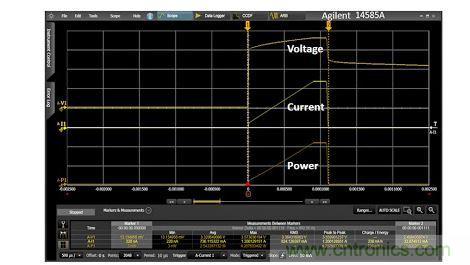

圖 2：HBLED 正向壓降表征結果



N6705B 直流電源分析儀主機配備14585A 功耗分析軟件能夠快速完成設置
、測試並顯示結果。您可以從預定義的電流和電壓任意波形庫中選擇斜波
，用它生成電流輸出斜波。在此例中，將它設置為在1毫秒內，電流從0 傾斜上升到 1.2A。在N6705的示波器模(mo)式(shi)中(zhong)設(she)置(zhi)同(tong)時(shi)捕(bu)獲(huo)電(dian)壓(ya)和(he)電(dian)流(liu)，並(bing)與(yu)電(dian)流(liu)斜(xie)波(bo)激(ji)勵(li)同(tong)步(bu)。當(dang)捕(bu)獲(huo)電(dian)壓(ya)和(he)電(dian)流(liu)後(hou)，還(hai)可(ke)以(yi)將(jiang)電(dian)壓(ya)和(he)電(dian)流(liu)的(de)逐(zhu)點(dian)乘(cheng)積(ji)，很(hen)容(rong)易(yi)地(di)顯(xian)示(shi)功(gong)率(lv)曲(qu)線(xian)。隨(sui)後(hou)
，功(gong)率(lv)輸(shu)入(ru)可(ke)以(yi)與(yu) HBLED 上的光輸出測量結果相關聯，確定 HBLED 的性能。



由於 N6784A 能夠供給負電壓並測量最低納安級的電流

，所以這套係統不僅能夠測量 HBLED 的正向特性，還可以快速測試 HBLED 的反向泄漏特性。
