DIY全程：技術牛人教你製作無線LED燈，隻需5步
發布時間：2014-10-27 責任編輯：sherryyu
【導讀】本文為大家分享一個無線LED燈DIY全程。這個無線LED燈製作很簡單，而且可用於展示和研究電磁感應的原理。製作材料也很容易得到。是不是很有興趣，那還等什麼？
該版本采用了強大的高頻開關晶體管（BD139），強大的晶體管可以提升效果。所謂“越強責任也越大”。
因此，使用這種裝置需要非常謹慎，不能在任何敏感電子設備附近使用（特別是硬盤驅動器），因為它是能夠產生高頻率環境，這很容易破壞你的小工具！而與變壓器的工作采取適當的安全措施，並使用絕緣套管，因為可能會存在觸電的危險。 （而不是使用電源適配器或電池）。
這個無線LED燈製作很簡單，而且可用於展示和研究電磁感應的原理。製作材料也很容易得到。
材料：
1. 2 x 2匝線圈
2. 33k電阻
3.一個100nF的電容（代碼：104）
4.100μH（微亨）電感

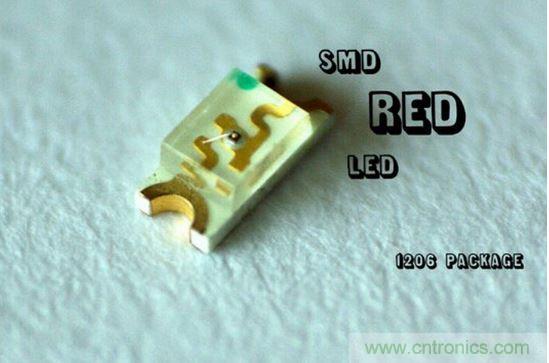

5.一個LED（紅/橙/紅貼片效果最好）
6.BD139晶體管（或同樣功能的）
7.橋式整流器（選購我用的1N4148二極管）
8.一個穿孔板（3x3cm）
9. 電線，錫，電源（6-12V）
第一步：收集材料

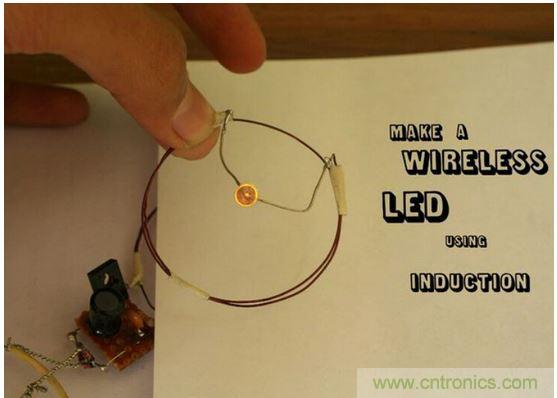

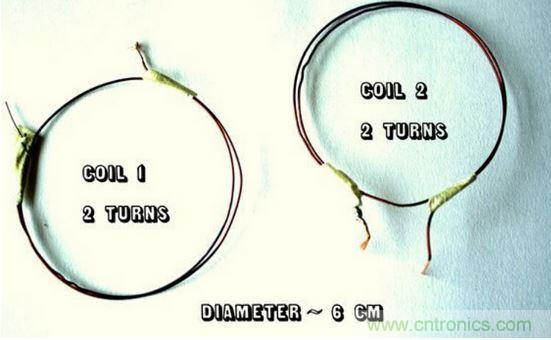

1.線圈可以利用舊的磁環
2.晶體管（BD139），電阻器（33K - 橙色//橙色//橙色）和電容（100nF的 - 104）是相當常見的，可以從當地的電子店購買。

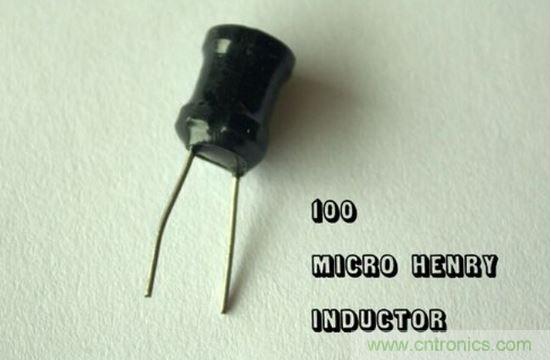

3.電感可以從舊電路板拆解，也可以通過線圈繞在鐵氧體磁芯製成。
4.做一個小型橋式整流器。
[page]
第二步：迷你橋式整流器

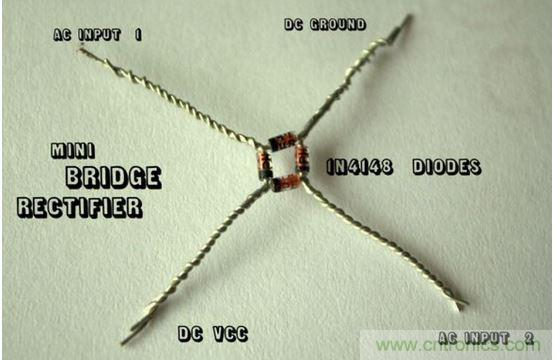

您需要4個1N4148二極管。

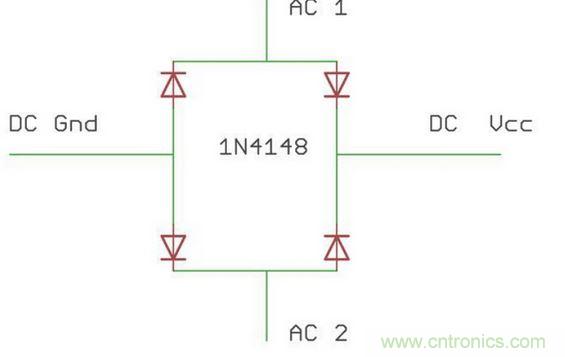

1.按照原理圖一個接一個的連接4個二極管。
2.擰線（注意二極管的極性，黑線表示負極）。
3.焊接在一起。
4.這樣，整流橋已經做好了。
我用了一個整流橋，因為我用的交流電源（6-12V），但你可以跳過這步，隻要使用電池就行。
[page]
第三步：焊接電路

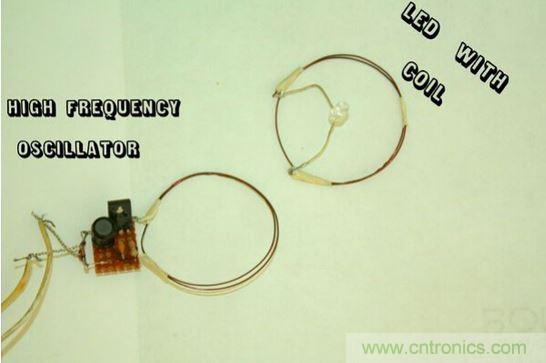

振蕩電路：

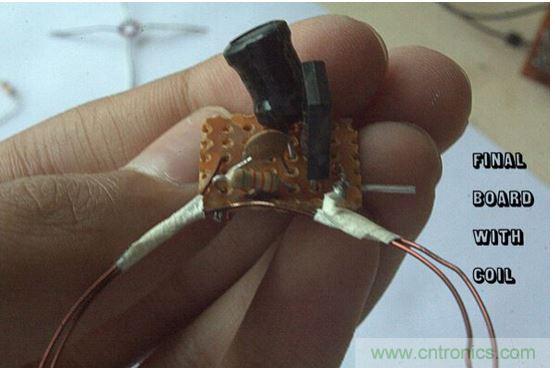

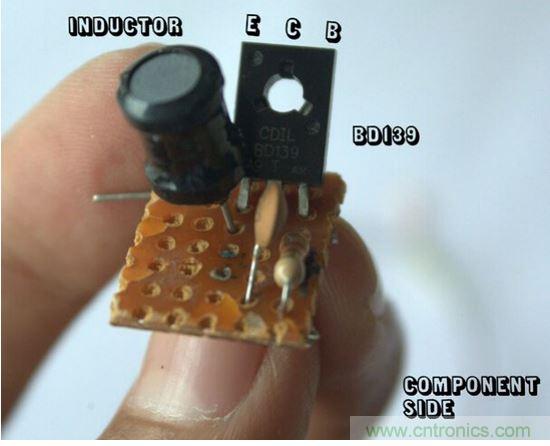

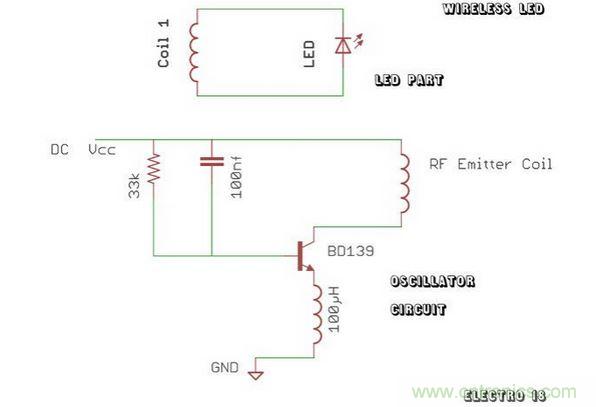

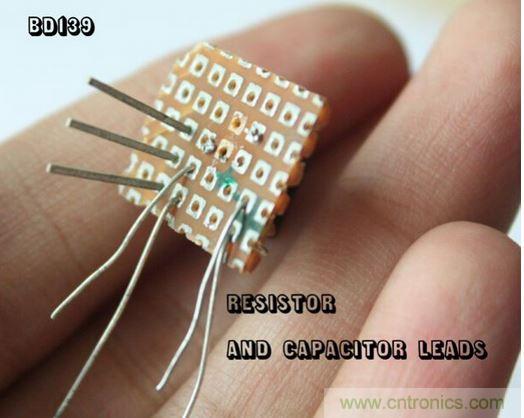

1.按照原理圖焊接電路，如圖所示。（在穿孔板上）
2.你也可以在麵包板上製作。
3.焊接線圈的時候要小心，盡量不要使它變形。它的形狀必須是完美的圓形，且在一個平麵。
LED部分：

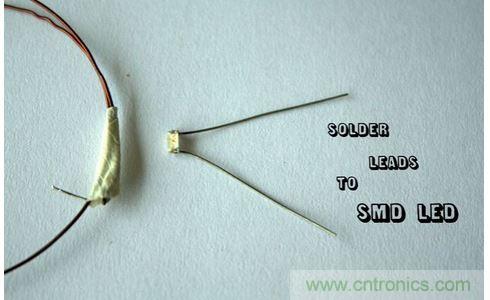

1.如果你用的是貼片LED，就要在焊盤上焊一對引線。
2.如果你用的是插件LED，直接將引角焊在線圈上就行（不需要關心極性）。
第四步：加工
該製作主要適用於相互感應的原理。磁通量是由發射器線圈產生，連結到次級線圈（線圈與LED），因此，線圈中產生電磁場。
第五步：測試並排除故障
電路測試：
1.把振蕩器連到直流電源上（6-12V 根據您的晶體管決定）

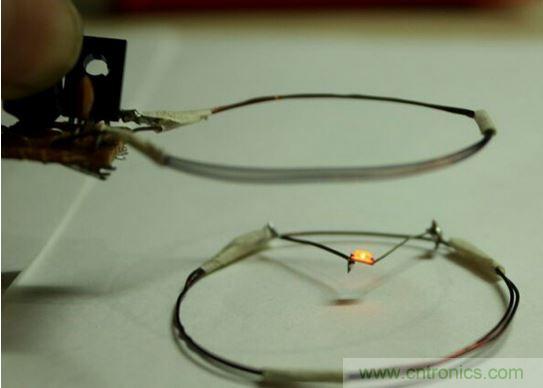

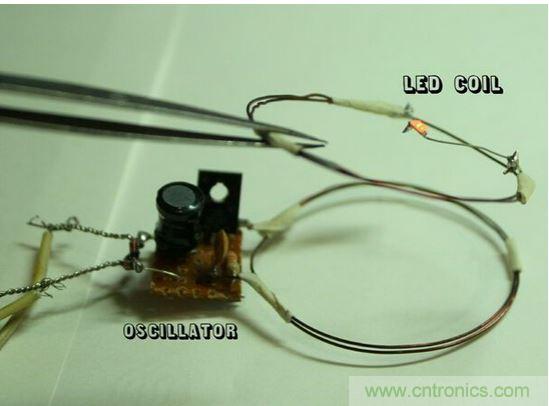

2.將驅動線圈放在穩定的平麵上。
3.按住LED線圈使得兩個線圈在平行平麵。
4.把LED線圈靠近振蕩線圈（不要接觸）
5.該晶體管的溫度可能會上升一點，但沒關係！

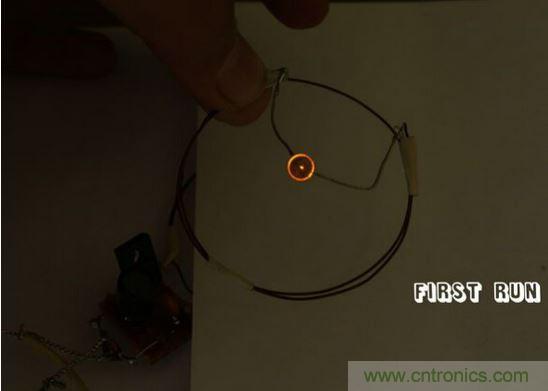

6.成功。
故障排除：
1.檢查焊接接頭。
2.避免振蕩器電路板有任何不良接觸。
3.確保該線圈是圓形的，並且不變形。
4.保持線圈在最佳距離。
5.如果線圈有點傾斜，那麼LED發光不會這麼明亮。
