工程師自製LED電源方案，效率達82%成本隻需8元
發布時間：2014-06-22 責任編輯：johnmu
【導讀】本文分享了一個工程師自製的LED電源方案，綜合平衡考慮了效率、性能和成本等因素，有值得借鑒之處，供大家參考。
LEDdianyuandeshejixuyaokaolvzhuduoyinsu，xiaolvhezhiliangguranzhongyao，dankongzhichengbenshibixude。ruhezaizhesanzhejianzhaodaopinghengdianjiunengshejichuyigejiaoweiyouyidedianyuanfangan，benwenjieshaoyiweigongchengshizijishejideyigexiaochengbendianyuanfangan，jingongdajiacankao。
方案特點：
隔離方案：能過CE
輸入：AC85~265V
輸出：9.05V電流0.7A
PF值：220V時，0.938(還可以調大一點)
THD：15%左右
電源效率：82%
尺寸：PCB40*25*16
整個電源材料成本約人民幣8元

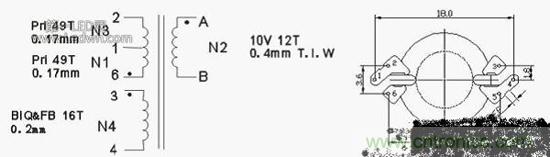

采用3x3WRM6變壓器，變壓器原理圖如下：
圖1：變壓器原理圖

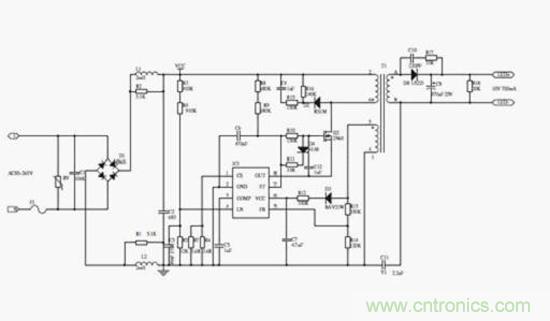

方案原理框圖如下：
圖2：方案原理框圖
