對於講究節能減碳的這個時代而言，發光二極管(Light-Emitting Diode，LED)已經是廣為使用的一種光源，因為其具有相當優良的發光效率以及精巧的組件體積，且LED的電光轉換效率相當的好，高於日光燈、冷陰極管(CCFL)或是燈泡等，所以當前之趨勢為以LED來取代上述這些發光源。舉例來說，現代的液晶屏幕(LCD panel)，大都以LED來取代以往的CCFL來當作背光，LED幾乎已經取代CCFL，成液晶麵板(LCD panel)的背光光源。

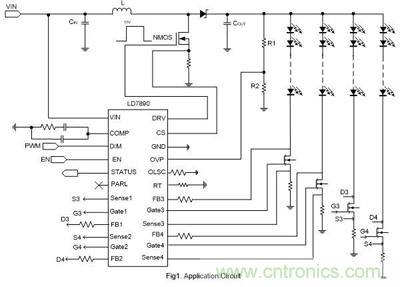

通嘉推出背光驅動IC——LD7890主要為升壓拓撲架構，可驅動4 Channel LED light bar, 10V MOSFETDRV輸出電壓，高轉換效率，外置4 Channel電流平衡驅動，恒電流LED。9V ~ 28V的寬輸入電壓範圍
，能配合各種電源以驅動LED產生均勻亮度，外置4 Channel的電流平衡驅動，應用時不受限於LED light bar之驅動電流或電壓
，僅需選用對應之外置組件即可。


LD7890內建創新專利技術的機製，可以滿足如下係統商的規格

(1)對於係統要求的IC Thermal問題，使IC Package溫度能低於客戶的規範。

(2)可彈性應用於4 Channel LED light bar含以下之驅動，對於4 Channel LED light bar以上之應用亦提供並聯之功能。

(3)LED Short Protection Threshold可調
，具彈性僅需使用電阻不受控製器製程限製。

(4)單CH Fault偵測
，可作單CH LED Open/Short保護，其它CH維持動作
，使用具彈性。

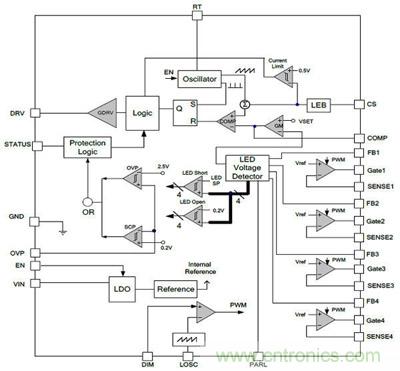

LD7890背光保護機製

LD7890聚焦在較大尺寸的LED TV，可提供LED短路與開路的保護機製，以及LED誤動作訊號偵測的輸出保護訊號
，使係統能判斷LED light bar的使用狀況。

以LED當作LCD麵板的背光光源時
，因為LCD麵板的麵積相當的大，所以需要非常多顆的LED，而這些LED往往連接成數串，每串LED由一個可控製的電流源來驅動。譬如說
，流經每串LED電流都控製成一樣，使每顆LED的發光亮度相同。隻要把每顆LED所發出的光線給予適當的傳導

，LCD麵板就得以獲得大致均勻的背光亮度。在所有LED當中
，不論是哪一顆LED短路或是開路
，都會影響到LCD麵板的亮度均勻度。因此
，LD7890具備一個良好的LED串驅動電路
，和適當的保護偵測電路
，偵測LED是否短路或是開路，進行相對應的防護措施。

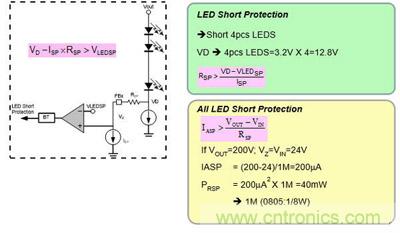

簡易設定LED短路保護功能

LED因接線間連結接觸不良或是LED質量不良，LED串發生短路；當LED短路發生時
，多餘電壓會跨在LED Driver的外部穩流NMOS上；PD=ILEDx VLED-Short。當LED Short顆數過多時，LED Driver及NMOS會有高溫的現象發生。LD7890優點在僅需使用外部電阻即可設定，在LED串發生短路時，如滿足VD–ISP×RSP > VLEDSP的條件下，STATUS Pin將會Pull low和將短路LED串關閉。如發生LED串頭尾短路狀況，僅需考慮短路時的能量，以選擇適合電阻瓦數，計算方式參考區塊說明.


[page]

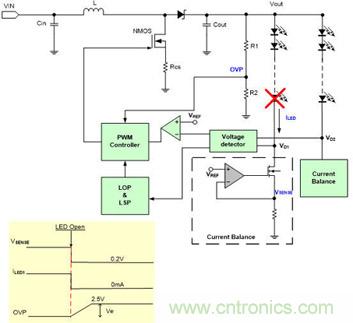

簡易設定LED開路保護功能

LED因本身質量不良或LED串連接係統間連接不良發生開路現象時，VD電壓會接近0V，此時Boost升壓轉換器會因無偵測到回授信號進而將輸出電壓Vout提高
，如未有LED開路保護將異常回路從升壓轉換器回授控製中隔離

，則多餘電壓會跨於正常工作之LED Driver的外部穩流NMOS上；PD=ILED× VD。將會造成組件過熱的問題發生。

LD7890任一LED串發生開路時，Boost升壓轉換器因無偵測到回授信號進而將輸出電壓Vout提高
，直到OVP Pin到達2.5V，IC偵測VSENSE Pin如低於0.2V
，表示此LED串有異常狀況
，LED Driver將會關閉故障的LED串並將STATUS Pin Pull Low。

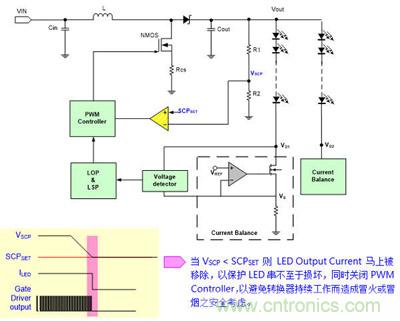

VOUT短路保護功能說明

在LED串驅動電路剛剛接上電源時，很可能因為驅動電源還沒有備妥，而導致LED串驅動電路認定LED串都無法驅動，因而誤判LED串開路或短路之事件。這也是應該預防的。LD7890提供VOUT短路保護，當VSCP< SCPSET時LD7890會將LED Driver與PWM Controller關閉避免整個係統發生無法挽回的損害。


簡易使用多顆Chip並聯應用

LED Backlight在不同的應用或設計上LED串的串數需求沒有固定，依據Panel模塊廠的規格是有許多種的組合，而LD7890 在使用上具有彈性，在使用上可並連串數的大於4串或更多，應用LD7890 PARL Pin可連接多顆LD7890 IC，PARL Pin具有並聯多顆LD7890 IC時選擇最佳回授電位
，供給升壓拓樸正確的回授電位，PARL Pin具有當LED串發生短路與開路時正確的保護機製而不會發生誤動作。

結論

LED取代CCFL當其背光源應用於筆記本電腦、桌上型顯示器、電視等10吋以上大尺寸麵板
，其LED背光源模塊之Backlight Driver IC ( Power Topology + LED Current Balance) 保護功能整合就顯得格外的重要，綜觀上文之敘述，針對拓樸之輸入
、輸出與LED Backlight提供一完整且全麵的保護，且其為一將Boost架構與Current Balance 高度整合之LED解決方案，針對各串LED電流提供高精度之電流平衡度(<3%)，高LED電流之驅動能力
，對於3D的應用亦提供瞬間高電流之LED驅動能力。就其全麵的失效保護功能又兼顧高LED驅動電流能力與電流平衡的高精度之考量下，LD7890實為一優異之LED Backlight驅動的解決方案。
