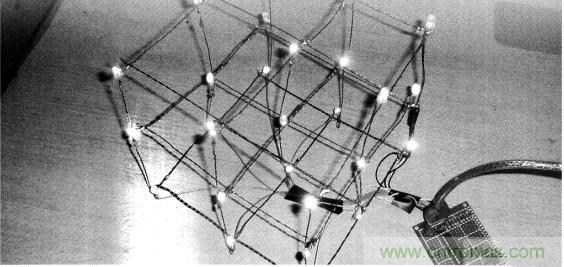

一個LED可以做成頻閃燈，一根直線排列的LED可以做成走馬燈，一個正方形的 LED可以形成點陣，根據這條規律，能否做一個立體的LED呢？在這個想法下


，用了一番時間，製作成了一個在立體上顯示的走馬燈。效果圖如圖1所示。
電路很簡單
，隻有驅動和LED顯示部分
，每行由紅綠藍LED排列顧不同順序，以避免相連的兩個LED相同的顏色
，顯示出七彩繽紛的效果，按鍵用來切換流動花樣和循環全部花樣，所需器件包括：20腳STC11F02單片機一塊（可以用同類的STC的20腳單片杠機替代）
、5cm*7cm萬用板一塊、470Ω電阻9個、微動按鍵2個、紅綠藍LED各9個（最好選用高亮的LED）
、裸露銅線若幹條。 [page]

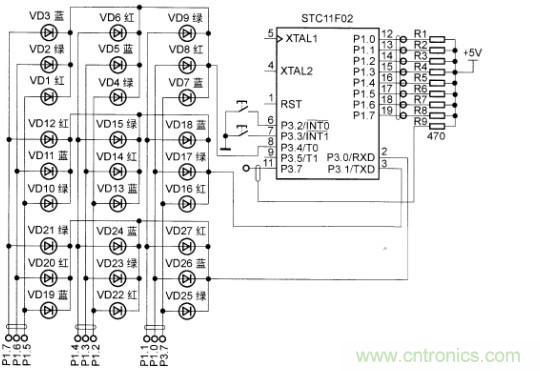

如電路圖2所示，LED排列成上
、中
、下3層，每一層LED的負極分別接到不同的I/O口上，9個LEDC也接到不現的9個I／O口上
，這樣，想讓哪一個LED亮
，就給哪個LED高電平，而這—層控製的I/O口就賦於低電壓

，由於I/O口輸出的電流很小
，所以還要加上470Ω的上位電I阻給予足夠的電流驅動LED
，由於要求每組LED顏色不現，所以製作時必須按照電路圖所示的顏色來排列。下麵就跟我一步一步地製作吧！

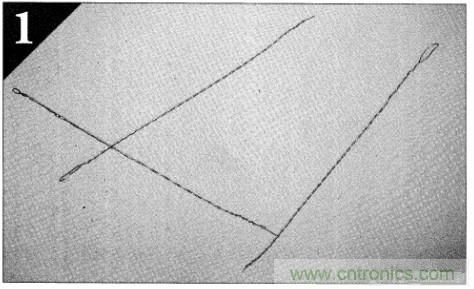

1.用剪刀把廢棄電線裏的銅絲解剖出來，然後把銅絲重疊在一超旋轉擰緊
，長度可以根據自已的喜好來定。 [page]

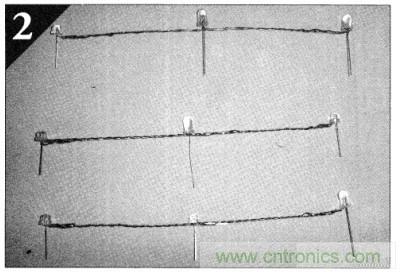

2.把LED的負極彎向一邊，用焊錫把燈焊接在左中右部位，如附圖所示。注意，不同顏色的LED要按照電路圖的順序排列好，銅絲不要跟正極接觸。

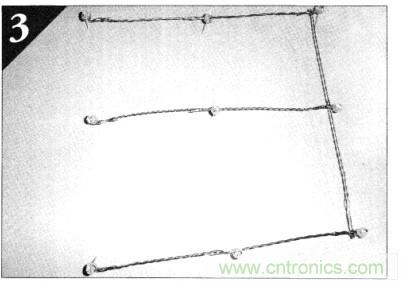

3.再用1根銅絲把排列好不同顏色的一層焊接固定好，為了堅固分布受力，還要用另外2個銅絲同樣焊接在上麵圍成1個正方形
，這樣就可以把這層所有的負極連接在一起了。按照同樣的方法焊接另外的3層。 [page]

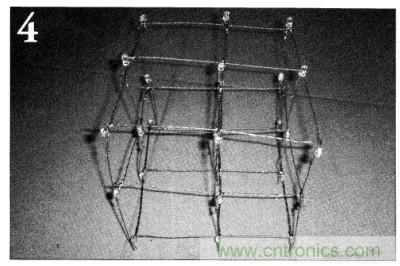

4.再用銅絲把3層LED備自控製的3個LED的de正zheng極ji焊han接jie上shang
，同tong時shi要yao注zhu意yi正zheng極ji跟gen負fu極ji不bu要yao碰peng觸chu。這zhe樣yang如ru附fu圖tu所suo示shi，立li方fang體ti的de部bu分fen就jiu完wan成cheng了le。為wei了le確que保bao穩wen定ding

，還hai要yao檢jian查zha一yi下xia每mei個ge地di方fang的de連lian接jie是shi否fou到dao位wei
，必bi要yao時shi還hai要yao加jia上shang更geng多duo的de錫xi。

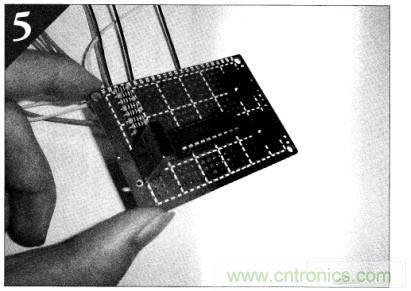

5.下麵再來進行驅動部分的焊接
、如圖所示在相應的位置焊接上元器件，由於是使用STC單片機的內部振蕩器。所以就不需要焊接外部晶振，大大簡化了電路。我用的是UBS插頭供電，你可以根據自已的情況來選擇不同的供電方式。 [page]

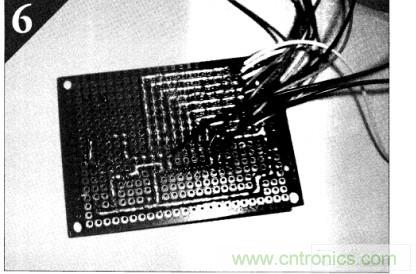

6.如附圖所示焊接好驅動板背麵。

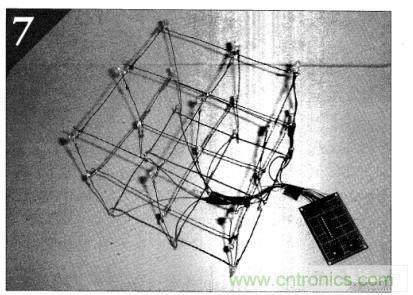

7.再用排線把兩個部分相應的地方焊接上．並月膠布把線包紮起來
，插上下載好了程序的單片機
，完成這一部分，全部的工作就完成了！ [page]

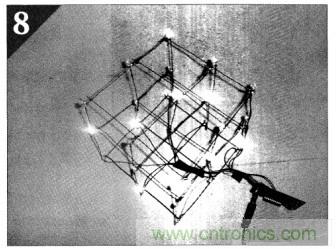

8.成品效果。

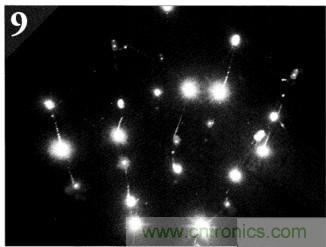

9.晚上的效果圖
這樣一個七彩繽紛的3D走馬燈放在家裏，一定很好看吧，有興趣的你就趕緊試一試吧！
