該LED照明驅動電源設計特色：

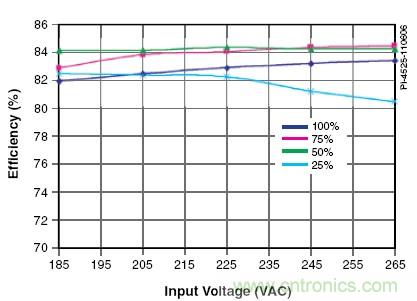

1、非常高的效率：¬82%
2、元件數量少：隻需40個元件
3、不需要共模電感就能滿足EN55022B對傳導EMI要求
4、填穀電路使電源滿足IEC61000-3-2THD限製
5、ON/OFF控製抑製由填穀(THD校正)電路引起的較高工頻紋波電壓

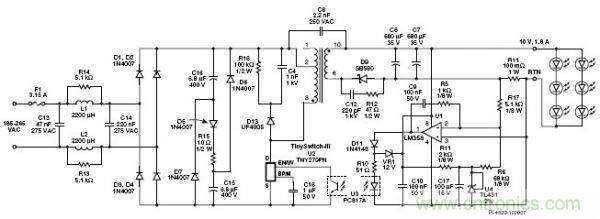

LED照明驅動電源原理圖
輸出電壓比LED串的正向電壓降稍低。因此當LED燈串連接到電源時
，電源工作在恒流(CC)模式。如果LED串沒接到電源
，穩壓管VR1提供電壓反饋，將輸出電壓調整在13.5VDC左右。一個100mW的電阻(R11)檢測輸出電流，通過一個運放(U1)驅動光耦給U2提供反饋。TinySwitch-III係列器件通過關斷或跳過MOSFET開關周期進行穩壓。當負載電流達到電流設置閾值時，U1驅動U3導通。U3內的光三極管從U2的EN/UV腳拉出電流
，使U2跳過周期。一旦輸出電流降到電流設置閾值以下，U1停止驅動U3，U3停止從U2的EN/UV腳拉出電流，開關周期重新使能。TL431(U4)給U1提供一個參考電壓

，以和R11兩端的電壓降做比較。

輸出整流管(D9)位於變壓器(T1)次級繞組的下管腳以降低EMI噪音的產生。RCD箝位(R16
、C4和D13)保護MOSFET漏極免受反激電壓尖峰的損害。

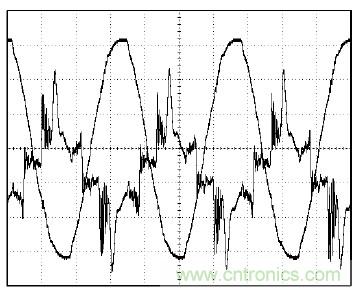

填穀電路(D5
、D6、D7
、C15
、C16和R15)限製工頻電流的3次和5次諧波值
，使電源滿足IEC61000-3-2規定的總諧波失真(THD)要求。

U2的頻率抖動功能、T1內的屏蔽繞組和橫跨T1的Y電容(C8)一起減小傳導EMI的產生，因此一個簡單的pi型濾波(C13
、L1
、L2和C14)就能使電源滿足EN55022B的限製。
[page]
LED照明驅動電源設計要點

1、取PIExpert或PIXls計算的輸入電容值，除以2，取整到緊鄰的較大標準值來選擇C15和C16。
2、使用PIExpert或PIXls
，考慮LED在最大VF情況下電源的最大輸出功率。
3

、LM358(U1)內有兩個運放。確保第二個運放的輸入端(5和6腳)連接到次級地。
