中心議題：

• LCD控製器的功能
• LCD驅動電路的連接
• LCD的電源電路設計

解決方案：

• 使用OMAP5910的LCD控製器接口連接LZ9FC22
• 使用TI公司的TPS61042驅動4個LED燈管

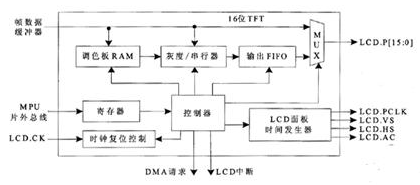

OMAP5910內部具有獨立的LCD控製模塊，其功能如圖1所示。從圖中可以看出LCD控製模塊的核心單元是控製器，負責和其他各個部分的控製以及和外設的連接。控製器連接兩個外設，一個是到OMAP5910的DMA請求
，一個是到外設的LCD的中斷請求。這樣，0MAP5910作為主設備，可以在CPU不參與的情況下實現對LCD的顯示核控製。LCD作為被動設備
，有少量需要返回的狀態，發送中斷到OMAP5910
，由OMAP5910安排時間讀取LCD狀態。這樣，使得整個LCD的顯示和控製占用較少的CPU資源。


圖1 LCD控製器的功能框圖

LCD控製模塊的數據通道由調色板RAM、灰度／串行器和輸出FIFO這3個部分組成。這3個部分支持12或16位STN方式，由控製器控製輸出數據到LCD的數據總線上。而對於16位薄膜工藝學（TFT，Thin￣Film Technology）方式，數據直接傳輸到LCD的總線
，提供2（16）＝64K的彩色信號。

LCD控製模塊的寄存器單元用於對模塊的設置
，寄存器包括一個控製寄存器、3個時間寄存器和一個狀態寄存器。主要用來設置LCD的寬度和高度
、彩色或單色選擇
、被動或主動顯示選擇
、引腳的極性選擇、幀時鍾的脈衝寬度、像素時鍾和偏轉頻率以及各種狀態值等。控製器可以根據寄存器的內容對各種時鍾信號進行控製和複位。

LCD控製模塊和TFT-LCD之間的控製信號有PCLK（像素時鍾信號）、HS（水平同步信號）、VS（垂直同步信號）以及AC（輸出使能信號）等4個信號，這些信號均由LCD控製模塊輸出到LCD。

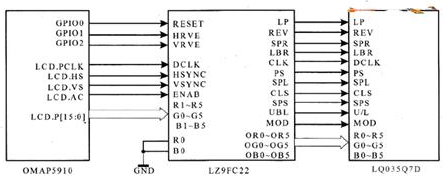

LCD驅動電路和0MAP5910的迕接如圖2所示。使用OMAP5910的LCD控製器接口連接LZ9FC22。LZ9FC22是Sharp公司專門配合LQ035Q7D型號LCD的驅動芯片，可以和LQ035Q7D進行無縫連接。

LZ9FC22和OMAP5910的LCD控製器連接
，由於LZ9FC22是18位控製器（RGB信號各有6位），而OMAP5910的LCD控製器的輸出隻有16位數據，為此必須損失兩位數據

，將LZ9FC22的R0和BO接地
，或者將R0和R5、BO和B5連接在一起。

LCD的像素同步時鍾信號、水平同步信號、垂直同步信號和輸出使能直接連接到LZ9FC22上。LZ9FC22有兩個水平和垂直刷新設置信號，分別為HRVE和VRVE引腳，使用OMAP5910的兩個GPIO引腳控製
，通過改變GPIO引腳的狀態設置LCD的刷新方式。為了保證LZ9FC22正常工作，OMAP5910提供複位信號到LZ9FC22，一旦LQ035Q7D顯示不正常或者響應異常，OMAP5910通過複位引腳控製LZ9FC22恢複到初始狀態。


圖2 LCD驅動電路的連接[page]

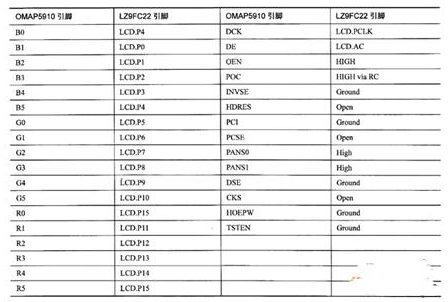

LZ9FC22和0MAP5910的引腳連接如表所示。


表 LZ9FC22和OMAP5910的引腳連接

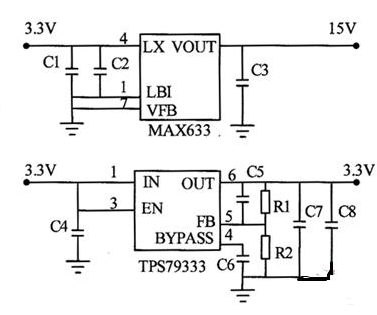

LQ035Q7D麵板顯示需要15V的高壓，而LQ035Q7D的邏輯電平需要3.3V電源。圖3實現從3.3V轉換到15V和3.3V的電源原理。其中3.3V到3.3V使用TI公司的TPS79333，是為了保證輸出到LCD的3.3V穩定可靠
，如果TPS79333的輸入3.3V足夠穩定，滿足LQ035Q7D的要求，也可以直接將該電源連接到LCD。

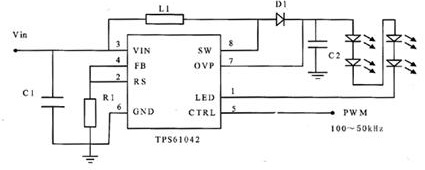

LQ035Q7D的背光電路如圖4所示。使用TI公司的TPS61042驅動4個LED燈管

，同時使用PWM信號控製電壓的輸出，以調節4個LED燈管的亮度。PWM信號的控製頻率在100～50kHz之間，頻率過低，會產生閃爍。如果不使用PWM信號，可以直接連接一個GPIO引腳，設置高低電平控製LED燈的開關。


圖3 LCD的電源電路設計

圖4 LCD的背光電路設計

OMAP59 10對LCD驅動的軟件設計包括觸摸屏的驅動
、LCD的驅動、背光的驅動以及LCD亮度的驅動等4個部分。其中，LCD亮度的驅動較為簡單
，設置OMAP59l0內部的LCD Brt寄存器就可以控製LCD的亮度
，該寄存器為32位數據格式，設置OxOFFFF FFFF為最大亮度
，OxOOOO OOOO為最小亮度。此外，還可以在OMAP5910內部的StLED-Gm和StLED-Red寄存器調整輸出的黃色和紅色像素的寬度，從而改變LCD的亮度和顏色。

LCD背光的控製由OMAP5910的PWM信號完成，設置OMAP5910內部的PWT FRO寄存器就可以控製輸出脈衝的頻率，置OMAP5910內部的PWT-VCR寄存器就可以控製輸出脈衝的高電平寬度，從而實現對背光的控製。
[page]
LCD觸摸屏的控製由OMAP5910的Touc廴Screen寄存器完成。該寄存器主要設置觸摸屏和OMAP5910的SPI接口協議。包括觸摸中斷的響應
、SPI雙向數據的傳輸以及SPI時鍾等信息。此外
，也可以設置SPI的CS片選信號打開或關閉觸摸屏

，這種功能在觸摸屏和鍵盤同時存在的係統非常有用。當OMAP5910檢測到鍵盤中斷時，可以屏蔽觸摸屏的中斷，從而可以避免多種輸人信息的衝突。

在Linux下驅動LCD的設計主要包括幀緩衝設各設計、主要結構體定義、內核配置和編譯等幾個部分。

zhenhuanchongshebeiweituxiangyingjianshebeitigongleyizhongchouxianghuachuli。tadaibiaoleyixieshipinyingjianshege，yunxuyingyongruanjiantongguodingyimingquedejiemianlaifangwentuxiangyingjianshege。zheyangruanjianwuxulejierenheshejiyingjiandicengqudongdedongxi（如硬件寄存器）。它允許上層應用程序在圖形模式下直接對顯示緩衝區進行讀寫和I／O控製等操作。通過專門的設備節點可對該設備進行訪問，如／dev／fb*。

在LCD控製器操作中，幀緩衝器用於存放全部屏幕的所有編碼像素數據。在它的最低位地址處是32或512字節的緩衝器

，用來存放調色板數據表。32位緩衝器用於4、12或16位像素編碼的16項調色板；512字節緩衝器用於裝入8位像素編碼的256項調色板。在12或16位像素編碼時，不使用調色板

，此時的幀緩衝器的起始32字節必須填入全零。
