中心議題：

• LED調光原理
• LED照明調光裝置設計方案

解決方案：

• 實現光顏色調整
• 實現多點LED 分別點亮掃描
• 調光裝置與計算機係統的通信

隨著發光二極管技術的發展，led 照明由於其長壽命，低功耗及色彩可控等方麵的優勢，使其在景觀照明、牌匾照明以及大屏幕顯示器等方麵顯示出越來越廣泛的應用前景和發展潛力
，本文介紹一種LED 照明驅動裝置，能夠方便地控製LED 的光強和色彩
，可通過編程對多個LED 圖案進行控製，並且本係統可通過串行口與計算機進行通信，顯示上位機所傳送的信息。

1 LED 調光原理

目前實現LED 照明有三種主流技術路線， (1)基於三基色原理
，利用紅、綠、藍三基色LED 合成白光，(2) 利用紫外LED 激發三基色熒光粉，由熒光粉發出的合成白光，(3) 采用藍光LED 激發黃光熒光粉實現二元混色白光。相比之下，采用三基色LED hunhebaiguang，bujinkeshixianlixiangdebaiguangguangpu，erqieguangyuanyanseketiao，shiqibudankeshiyingduibaiguangdeyanseyaoqiubijiaogaodezhaomingchanghe，bingqieketongguoyidingdezidongkongzhiqudongdianlukeshiyingyugezhongyansejiliangdubuduanbianhuaqieyaoqiujingdujiaogaodechanghe。qishixianyuanlirutu1所示。

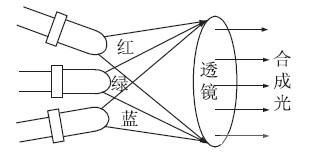

圖1 三基色實現合成彩色光原理圖

通過控製電路對三基色發光LED 的亮度進行調節，其通過透鏡後的合成光的顏色和亮度均將可調。

2 調光裝置總體方案

如圖2 中，87LPC762 單片機傳送數據到三路D /A 轉換器

，將數字量轉換為模擬量
，經功率放大電路分別控製紅、綠
、藍三色LED 發光的強度，從而控製LED 發光的顏色以及亮度， 對於多個LED采用動態掃描的方式
，由單片機控製兩個輸出端子以CLK 為基準輸出串行信號，經串並轉換器件控製處於開關工作的三極管分別對三基色LED 進行點亮

，完成對圖形圖案的控製。最後
，此係統即可完成調光所需的各項功能。串行通訊接口采用RS232標準總線與計算機連接，可將計算機中需要顯示的圖案或文字傳送到本係統並顯示出來。

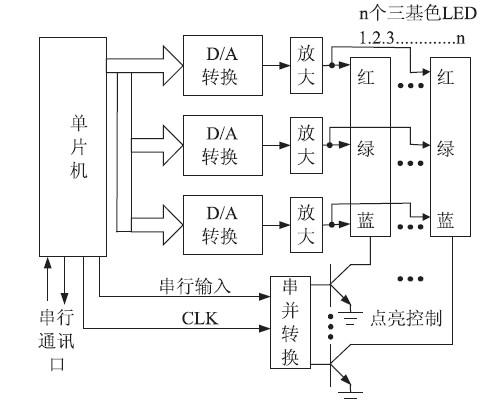

圖2 調光裝置總體方案框圖

[page]
3 光顏色調整的實現

圖3 中AD558 是D /A 轉換芯片，能將數字量轉換為模擬量。單片機通過P0 口與AD558 的DB0 -DB7 連接，進行並行數據傳輸，以此控製AD558 輸出電壓的高低，輸出電壓通過功率放大控製LED 單色發光的強度。由於AD558 是8 位的D /A 轉換芯片
，因此通過三路D /A 分別控製三基色時
，其可將三基色中的紅、綠
、藍分別分為28 = 256 份輸出，若將三基色任意組合即可最大形成2563 = 16777216 顏色和亮度的組合分辨率，通過軟件數據的設定可根據實際需要設置最大限度內任意所需要的分辨率值。

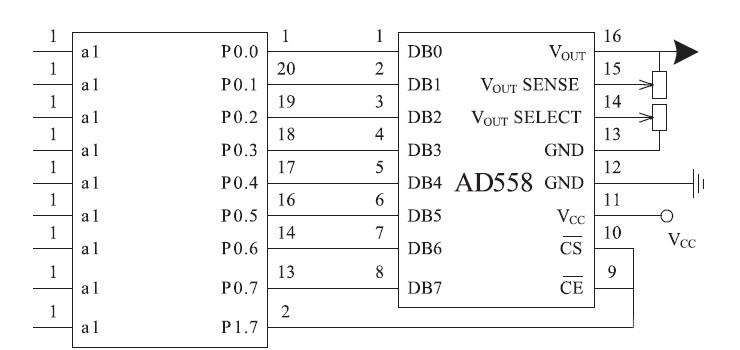

圖3 光顏色調整模擬量輸出原理圖

4 多點LED 分別點亮掃描的實現

由單片機P1 口三個管腳分別輸出信號
，74LS164 將串行信號變為並行信號，其輸出端Q0-Q7 分別與紅綠藍三基色LED 公共端連接，在時鍾CLK1 的控製下可依次輸出高電平。此電路為串行數據控製並行口
，因此可任意擴展。

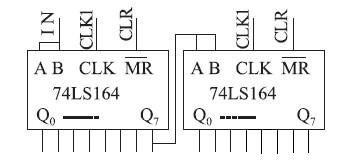

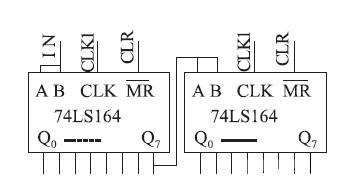

圖4 多點LED 分別點亮掃描實現原理圖

5 調光裝置與計算機係統的通信

如圖5 所示，調光裝置和計算機係統之間采用RS - 232 串行通信標準，其規定了發送端驅動器與接收端接收器的電平關係、負載要求、信號速率與連接要求等，MAX232 主要用來完成TTL 電平和RS- 232 之間電平的轉換。

圖5 調光裝置與計算機係統的通信接口圖

結論

設計並製作了一套LED 調光裝置
，采用單片機通過三路D \ A 轉換輸出分別控製LED 紅、綠
、藍三基色輸出
，實現對半導體照明色彩和亮度寬範圍
、高精度的調節，同時通過串並轉換掃描方式使一套係統可對多個LED 分別控製
，實現其在高精度控光和控色的基礎上可組成任意的靜、動態圖案或畫麵。

通過對實際製作實驗模型128 × 64LED 組成的矩陣進行圖案和色彩、亮度進行8 小時測試，表明LED中心光強穩定在280 lx ( lx: 勒克斯) ,隨著LED 溫度的升高中心光強衰減低於3% ,達到了預期的控製要求水平。
