中心議題：

• LT3755 技術特性
• LT3755 LED驅動器的汽車前燈應用設計

解決方案：

• 采用 LT3755 的 50W 前燈電路設計

目前，照明係統設計師的最大挑戰之一是如何充分利用最新一代 LED 的所有優勢。因為它們一般需要一個準確的直流電流源，還需要調光，因此 LED 驅動器集成電路必須設計成能滿足各種不同應用的需求。電源解決方案必須高效率、功能可靠
，而且與往常一樣，要非常緊湊和經濟。有理由認為
，最苛刻的 LED 驅動應用之一是在汽車應用中
，其中包括基於LED 的內部照明、LCD 顯示器背光照明、刹車/轉向信號指示燈，還包括前燈。本文將分析介紹淩力爾特公司的LT3755LED驅動器的汽車前燈應用設計技術。

LT3755技術特性

• 3000:1 True Color PWM 調光
• 寬輸入電壓範圍：4.5V 至 40V
• 高達 75V 的輸出電壓
• 恒定電流和恒定電壓調節
• 100mV 高端電流檢測
• 可以采用升壓、降壓、降壓-升壓
  、SEPIC 或反激式拓撲結構來驅動 LED
• 可調頻率範圍：100kHz 至 1MHz
• 開路 LED 保護
• 具遲滯的可編程欠壓閉鎖
• 開路 LED 狀態引腳 (LT3755)
• 頻率同步 (LT3755-1)
• PWM 斷接開關驅動器
• CTRL 引腳提供了模擬調光功能
• 低停機電流：<1μA
• 可編程軟起動
• 耐熱增強型 16 引腳 QFN (3mm x 3mm) 和 MSOP 封裝

汽車LED照明的設計參數

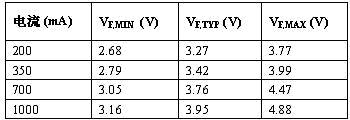

表 1：大電流白光 LED 的正向壓降與驅動電流。

為確保最佳性能和更長的使用壽命，LED 需xu要yao一yi個ge有you效xiao的de驅qu動dong電dian路lu。這zhe些xie驅qu動dong電dian路lu必bi須xu能neng夠gou適shi應ying條tiao件jian非fei常chang苛ke刻ke的de汽qi車che電dian源yuan總zong線xian，而er且qie要yao既ji經jing濟ji又you節jie省sheng空kong間jian。為wei了le保bao證zheng更geng長chang的de使shi用yong壽shou命ming，首shou要yao的de是shi不bu超chao過guo LED 的電流和溫度限製。表 1 給出了大電流白光 LED 的典型正向電壓與驅動電流。

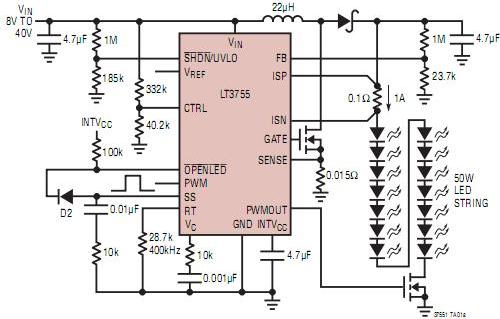

大多數前燈應用需要約 50W LED 電流。淩力爾特公司的 LT3755 設計成服務於這種類型的應用。它可以將汽車總線電壓（標稱值為 12V）提高到 60V，以驅動多達 14 個串聯連接的 1A LED
，如圖1所示。
圖2 說明LT3755 的效率可高達 93%。這一點是非常重要


，因為這消除了所有電源組件的散熱需求
，從而可組成一個占板麵積非常緊湊的解決方案。盡管圖 1 所示電路是一種升壓型拓撲
，但是 LT3755 獨特的高壓側電流檢測設計使其能夠根據應用的具體要求，配置為升壓模式
、降壓模式、降壓-升壓模式或反激式拓撲。LT3755 用穩定的內部 7V 電源驅動外部低端 N 溝道 MOSFET。固定頻率
、電流模式架構允許在寬電源和輸出電壓範圍內穩定和準確地工作。LT3755 提供一個恒定電流源，這對 LED 驅動器集成電路在輸入電壓不穩定時實現恒定 LED 亮度非常重要

，而且在汽車應用中尤其重要
，因為在冷車發動和負載突降等情況下遭遇瞬態後，輸入電壓可能有極大的擺動。LT3755 的最高輸入電壓為 40V，使其能夠在主汽車總線遭遇 40V 瞬態時穩定 LED 電流和電壓，40V 瞬態在負載突降情況下是常見的。

以地為基準的電壓反饋引腳用作很多 LED 保護電路的輸入，如 LED 開路保護，而且還使轉換器有可能用作恒定電壓源。頻率調節引腳允許用戶在 100kHz 至1MHz 範圍內對頻率編程，以優化效率和性能，同時最大限度減小外部組件尺寸。如果需要外部同步，LT3755-1 版本在 100kHz 至 1MHz 的整個頻率範圍內還可以同步至外部時鍾。

LT3755 的真彩 PWM 調光實現了高達 3000:1 的調光比，調光時所發光的顏色沒有改變
，從而能夠持續調節 LED 前燈，以適應多種環境條件。因為淩力爾特公司的大電流 LED 驅(qu)動(dong)器(qi)是(shi)電(dian)流(liu)模(mo)式(shi)穩(wen)壓(ya)器(qi)，因(yin)此(ci)它(ta)們(men)不(bu)直(zhi)接(jie)調(tiao)製(zhi)電(dian)源(yuan)開(kai)關(guan)的(de)占(zhan)空(kong)比(bi)
，而(er)是(shi)由(you)反(fan)饋(kui)環(huan)路(lu)控(kong)製(zhi)每(mei)個(ge)周(zhou)期(qi)的(de)開(kai)關(guan)峰(feng)值(zhi)電(dian)流(liu)。與(yu)電(dian)壓(ya)模(mo)式(shi)控(kong)製(zhi)相(xiang)比(bi)

，電(dian)流(liu)模(mo)式(shi)控(kong)製(zhi)改(gai)進(jin)了(le)環(huan)路(lu)動(dong)態(tai)特(te)性(xing)，並(bing)實(shi)現(xian)了(le)逐(zhu)周(zhou)期(qi)限(xian)流(liu)。

結論
在當前和未來的汽車中，LED 照明應用將前所未有地加速增長，這已經導致對大電流 LED 汽車應用中的 LED 驅qu動dong器qi集ji成cheng電dian路lu產chan生sheng了le很hen多duo非fei常chang具ju體ti的de性xing能neng要yao求qiu。這zhe些xie應ying用yong從cong前qian燈deng到dao內nei部bu照zhao明ming，種zhong類lei很hen多duo。另ling外wai，在zai汽qi車che市shi場chang之zhi外wai的de大da量liang商shang用yong和he工gong業ye環huan境jing中zhong也ye有you很hen多duo LED 應用，汽車應用中的大多數高性能要求在這些應用中也需要。這些 LED 驅動器必須提供恒定電流
，以在輸入電壓或 LED zhengxiangdianyabianhuashibaochiyizhideliangdu，erqiebixuyigaoxiaolvgongzuo。tamenhaibixunenggouchengshouqichedianyuanzongxianyankudedianqitexing。zhexieyingyonghaiyaoqiufeichangjincoude
、高熱效率解決方案。淩力爾特公司已經注意到了這些汽車設計需求
，而且為滿足汽車和多種通用 LED 照明應用需求
，已經開發出一係列大電流 LED 驅動器產品。照明係統設計師現在有了一個非常方便的 LED 驅動器來源，可以進行具有挑戰性的照明設計了。
