中心議題：

• 電池驅動七個白光LED電路的設計

為驅動一個以上的高亮度白光LED，設計工程師需要選擇是串聯連接LED或是並聯連接LED。並聯連接隻需在每個LED兩端施加較低的電壓，但需要利用鎮流電阻或電流源來保證每個LED的亮度一致。如果流過每個LED的偏置電流大小不同
，則它們的亮度也不同

，從而導致整個光源亮度不均勻。然而，利用鎮流電阻或電流源來保證LED的亮度一致將縮短電池的使用壽命。

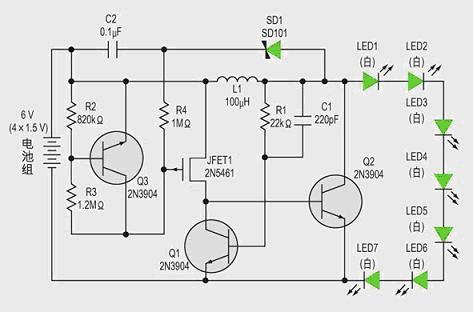

采用串聯連接本質上可以很好保證電流的一致性，但需要給LED串施加較高電壓。為達到適當的照明亮度，普通白光LED需要3.6V偏置電壓和最大20mA的偏置電流。圖1給出了可以調節7個白光LED串亮度的低成本電感型升壓電路。

這個電路可以分成兩個部分：由Q1和Q2組成的升壓電路，以及由Q3和JFET1組成的控製電路。假設Q1截止，當電池電壓略高於Q2的VVB時，Q2基極將流過正電流(iB=(電池電壓VBE)/RJET1)。此時，Q2導通
，電感L1接地。



隨著L1上的電流以di/dt的速度增大，能量在L1磁場中保存起來。隨著電流逐漸增大，它也流過Q2的電阻RSAT(SD1和LED串處於截止狀 態)。Q2的集電極電壓足夠高，能使Q1導通。Q1的基極電壓通過由R1和C1組成的前饋網絡連到Q2的集電極。R1也被用來限製Q1的基極電流。

Q1導通後
，驅動Q2的基極接地
，於是Q2截止
，L1的能量隨著磁場減弱被釋放到LED串中。

L1的快速回零動作在LED串上施加了高於26V的正向偏置電壓，使LED發出白光。由於人眼感覺不到LED的高頻閃爍，所以該電路可提供亮度恒定的 照明。當L1放電結束後，Q1返回到截止狀態。

正常工作時，這個自振蕩動作重複進行，直到電池電壓下降到小於Q2的VBE 與JFET1壓降(大約1V)之和，這時Q2不再導通。L1、Q2的 RSAT和Q1、Q2的開關特性也會影響振蕩周期和占空比。電池組(4個堿性電池)的電壓被提高到26V以上，以便向由7個串聯的白光LED組成的LED串提供正向偏置。

流經R4的小直流電流(不到20uA)對Q3進行偏置，以調節JFET1的通道電阻，從而調節電池漏電流以延長電池壽命。JFET1的柵極電壓比電池 組電壓高0.9V左右。這裏p-JFET被用作耗盡型器件，當VGS等於零時
，p-JFET導通。

ET的源極連接電池端子。設計工程師可通過提高柵極電壓(比電池正電壓更高)來關斷該通道。柵極電壓比電池電壓越高

，通道電阻就越大。

因此，當電池組電壓從6V下降到3V時
，振蕩頻率下降(JFET1的VGS將略有變化)。此時
，LED的亮度略微下降。理想情況下，控製環路將保持 LED電流不變。但人眼對光的靈敏度服從準對數關係
，因此在電池組電壓下降到2V左右以前
，亮度的小幅度線性下降不易被察覺。
[page]
另一種方案是保持電池的輸出功率(電流與電壓之積)不變。由於存在電池內阻損耗，雖然這樣做可保持LED亮度不變，但將縮短電池壽命，此外電路的複雜 性也將大大提高。總之，這個簡單電路的LED亮度將在整個電池壽命期間變化很小。

可以稍微調節LED串的亮度，比如設計工程師通過稍微改變R2的阻值來針對三極管和LED的製造偏差進行調節

，這樣光輸出(單位：流明)可被設為固定 值。

當電池組能量即將耗盡時，可以把發光暗淡的LED串短路，而隻連接一個LED
，這時隻要電池組還有1V的剩餘電壓，就可以讓這個LED發出強光。這種 單LED連接方式可以利用廢棄的電池提供最後緊急照明。

從cong安an全quan方fang麵mian考kao慮lv，當dang使shi用yong堿jian性xing電dian池chi時shi所suo有you電dian池chi必bi須xu匹pi配pei。當dang電dian池chi組zu中zhong能neng量liang最zui少shao的de電dian池chi的de能neng量liang完wan全quan耗hao盡jin，而er其qi它ta電dian池chi還hai有you足zu夠gou能neng量liang對dui能neng量liang耗hao盡jin的de電dian池chi形xing成cheng反fan向xiang偏pian壓ya 時，將導致能量耗盡的電池過熱並泄漏乳狀酸液，從而產生安全問題。

為實現電池匹配
，應保證用同一包裝的新電池同時更換全部4個電池。4個AA堿性電池的額定容量為4×1000mAh，這意味著LED可以連續照明約 61個小時。電路原型的測試結果表明其連續照明時間為兩天(48小時)多一點。
