中心議題：

• OLED的分類
• OLED的結構
• OLED的製造
• OLED的發光過程

OLED是一種由有機分子薄片組成的固態設備
，施加電力之後就能發光。OLED能讓電子設備產生更明亮、更清晰的圖像，其耗電量小於傳統的發光二極管（LED），也小於當今人們使用的液晶顯示器（LCD）。

在本文中，您將了解到OLED技術的工作原理，OLED有哪些類型，OLED同其他發光技術相比的優勢與不足
，以及OLED需要克服的一些問題。

類似於LED，OLED是一種固態半導體設備，其厚度為100-500納米
，比頭發絲還要細200倍。OLED由兩層或三層有機材料構成；依照最新的OLED設計，第三層可協助電子從陰極轉移到發射層。本文主要涉及的是雙層設計模型。

一、OLED的結構

OLED由以下各部分組成：

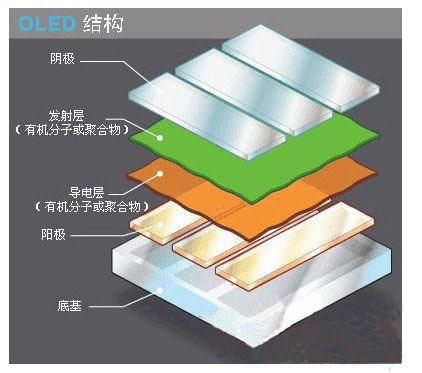

OLED的結構

基層（透明塑料，玻璃，金屬箔）——基層用來支撐整個OLED。

陽極（透明）——陽極在電流流過設備時消除電子（增加電子“空穴”）。

有機層——有機層由有機物分子或有機聚合物構成。

導電層——該層由有機塑料分子構成
，這些分子傳輸由陽極而來的“空穴”。可采用聚苯胺作為OLED的導電聚合物。

發射層——該層由有機塑料分子（不同於導電層）構成
，這些分子傳輸從陰極而來的電子
；發光過程在這一層進行。可采用聚芴作為發射層聚合物。

陰極（可以是透明的，也可以不透明，視OLED類型而定）——當設備內有電流流通時，陰極會將電子注入電路。

二
、OLED的製造

OLED生產過程中最重要的一環是將有機層敷塗到基層上。完成這一工作，有三種方法：

1、真空沉積或真空熱蒸發（VTE）

位於真空腔體內的有機物分子會被輕微加熱（蒸發），然後這些分子以薄膜的形式凝聚在溫度較低的基層上。這一方法成本很高，但效率較低。

2、有機氣相沉積（OVPD）

zaiyigediyarebifanyingqiangnei，zaiqijiangzhengfadeyoujiwufenziyunsongdaodiwenjicengshang
，ranhouyoujiwufenzihuiningjuchengbomozhuang。shiyongzaiqinengtigaoxiaolv
，bingjiangdiOLED的造價。

3
、噴墨打印

利用噴墨技術可將OLED噴灑到基層上，就像打印時墨水被噴灑到紙張上那樣。噴墨技術大大降低了OLED的生產成本，還能將OLED打印到表麵積非常大的薄膜上，用以生產大型顯示器
，例如80英寸大屏幕電視或電子看板。

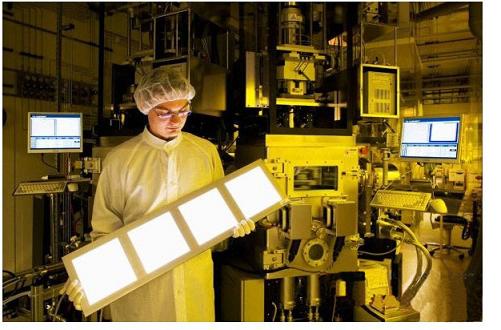

OLED製造
[page]
三
、OLED的發光過程

OLED發光的方式類似於LED，需經曆一個稱為電磷光的過程。

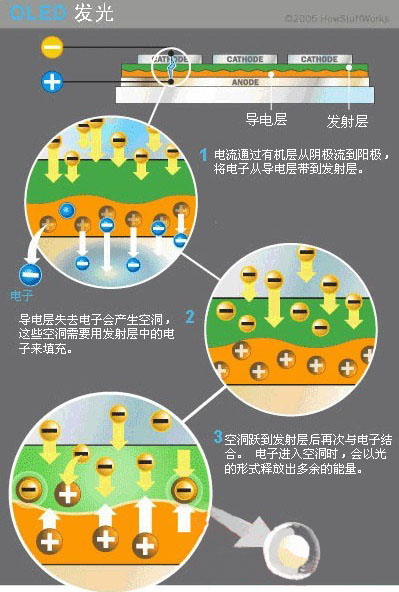

OLED的發光過程

具體過程如下：
1、OLED設備的電池或電源會在OLED兩端施加一個電壓。
2、電流從陰極流向陽極，並經過有機層（電流指電子的流動）。
3、陰極向有機分子發射層輸出電子。
4、陽極吸收從有機分子傳導層傳來的電子。（這可以視為陽極向傳導層輸出空穴，兩者效果相等。
5、在發射層和傳導層的交界處，電子會與空穴結合。
6、電子遇到空穴時


，會填充空穴（它會落入缺失電子的原子中的某個能級）。
7、這一過程發生時

，電子會以光子的形式釋放能量。
8、OLED發光。
9、光的顏色取決於發射層有機物分子的類型。生產商會在同一片OLED上放置幾種有機薄膜，這樣就能構成彩色顯示器。
10、光的亮度或強度取決於施加電流的大小。電流越大，光的亮度就越高。

四
、OLED的分類

以下是幾種OLED：被動矩陣OLED、主動矩陣OLED、透明OLED、頂部發光OLED、可折疊OLED、白光OLED等。

每一種OLED都有其獨特的用途。接下來
，我們會逐一討論這幾種OLED。首先是被動矩陣和主動矩陣OLED。

被動矩陣OLED（PMOLED）

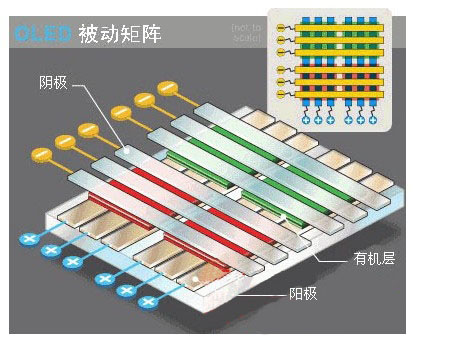

被動矩陣OLED結構

PMOLED具有陰極帶、有you機ji層ceng以yi及ji陽yang極ji帶dai。陽yang極ji帶dai與yu陰yin極ji帶dai相xiang互hu垂chui直zhi。陰yin極ji與yu陽yang極ji的de交jiao叉cha點dian形xing成cheng像xiang素su，也ye就jiu是shi發fa光guang的de部bu位wei。外wai部bu電dian路lu向xiang選xuan取qu的de陰yin極ji帶dai與yu陽yang極ji帶dai施shi加jia電dian流liu，從cong而er決jue定ding哪na些xie像xiang素su發fa光guang，哪na些xie不bu發fa光guang。此ci外wai
，每mei個ge像xiang素su的de亮liang度du與yu施shi加jia電dian流liu的de大da小xiao成cheng正zheng比bi。

PMOLED易於製造，但其耗電量大於其他類型的OLED，這主要是因為它需要外部電路的緣故。PMOLED用來顯示文本和圖標時效率最高，適於製作小屏幕（對角線2-3英寸），例如人們在移動電話
、掌上型電腦以及MP3播放器上經常能見到的那種。即便存在一個外部電路
，被動矩陣OLED的耗電量還是要小於這些設備當前采用的LCD。

主動矩陣OLED（AMOLED）

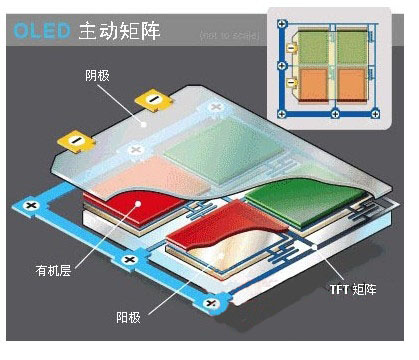

主動矩陣OLED結構
