然電漿顯示器(plasma)與LCD(LiquidCrystalDisplay)等平麵顯示器(FlatPanelDisplay)已經進入商品化階段，不過耗電量
、輝度、對比以及動畫反應時間等問題，若與傳統CRT比較時仍有改善的空間，另一方麵有機EL等諸多新世代平麵顯示器(表1)卻麵臨製程、成本、使用壽命
、大型化等瓶頸

，因此至今仍無法實用化。有鑑於此鬆下電工與東京農工大學利用BSD(BallisticelectronSurfaceemittingDevice)概念製作場發射顯示器(FED:FieldEmittingDisplay)。

而BSD的動作原理是利用固體中的電子在近乎真空環境加速移動。該物性是由矽結晶奈米(nano；1nano=10-12m)結晶化形成鍊鎖結構，由於鍊鎖結構能垂直發射電子，因此利用電子該撞擊前方塗有螢光體的透明基板產生影像。奈米技術製成的BSD可以有效解決平麵顯示器常見的問題
，同時還具備低成本
、製程簡單、可大型化等優點，因此它的應用受到相關業者高度重視

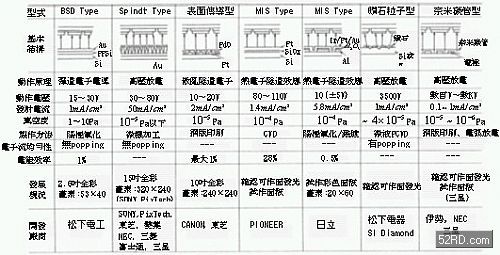

表1各種FED平麵顯示器的動作原理與特性

BSD技術動向

BSD是應用彈道電子釋放特性構成冷陰極電子源，它的電子釋放原理不同於傳統FED。表2是BSD代表性特徵，由表2可知BSD具有低電壓驅動、低真空動作環境、不需集束電極、低製作成本等特性
，尤其是玻璃基板與500°C低溫濕製程(wetprocess)
，更可大幅降低製作成本。

特征說明

低真空動作環境真空密封容易
使用壽命長，可靠性高。
低分散電子釋放角度電子釋放能量大
電子垂直發射，不需收斂電極。
電子釋放穩定均勻無poppingnoise。
平麵結構製程單純結構簡單。
製作容易。
可大型化。

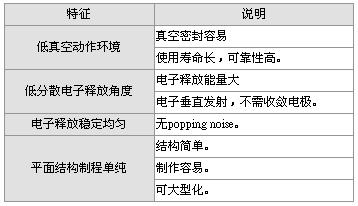

表2BSD的特征　
[page]
BSD是將silicon奈米結晶化形成鎖鍊狀結構，藉此使電子呈彈道狀移動
，一般將此現象稱為彈道電子輸送。圖1是BSD電子源的動作機製說明圖，基本上它是在柱狀polysilicon之間形成電子drift層，polysilicon與奈米結晶silicon混合的systemunit稱為NPS層(NanocrystallinePoly-Siliconlayer)，雖然NPS層是利用陽極氧化技術製成，不過在polysilicon的結晶粒界的glen部位會產生快速反應
，因此polysilicon結晶粒的表麵，支配性形成奈米結晶silicon
，使得NPS層內殘留的silicon結晶粒比奈米結晶silicon多

，該殘留的柱狀polysilicon可幫助散熱
，進而提高冷陰極的電子熱傳導穩定性
，所以BSD釋放電子時幾乎不會產生閃爍噪訊(flickernoise)。

BSD釋放電子時是利用電子作熱激發，使電子從基板下方注入NPS層，由於奈米結晶silicon的表麵，是利用低溫氧化製程製成氧化薄膜
，因(yin)此(ci)施(shi)加(jia)的(de)電(dian)壓(ya)幾(ji)乎(hu)全(quan)部(bu)流(liu)入(ru)該(gai)氧(yang)化(hua)膜(mo)層(ceng)內(nei)進(jin)而(er)形(xing)成(cheng)強(qiang)電(dian)界(jie)領(ling)域(yu)
，而(er)氧(yang)化(hua)膜(mo)的(de)厚(hou)度(du)非(fei)常(chang)的(de)薄(bo)，所(suo)以(yi)電(dian)子(zi)很(hen)容(rong)易(yi)將(jiang)強(qiang)電(dian)界(jie)領(ling)域(yu)的(de)氧(yang)化(hua)膜(mo)變(bian)成(cheng)tunnel，並進入鄰接的奈米結晶silicon內(nei)
，隨(sui)著(zhe)電(dian)子(zi)通(tong)過(guo)氧(yang)化(hua)膜(mo)被(bei)加(jia)速(su)，並(bing)朝(chao)向(xiang)表(biao)麵(mian)電(dian)極(ji)方(fang)向(xiang)前(qian)進(jin)

，如(ru)此(ci)反(fan)覆(fu)相(xiang)同(tong)動(dong)作(zuo)所(suo)以(yi)到(dao)達(da)表(biao)麵(mian)附(fu)近(jin)的(de)電(dian)子(zi)，具(ju)備(bei)比(bi)熱(re)平(ping)衡(heng)狀(zhuang)態(tai)更(geng)高(gao)的(de)運(yun)動(dong)能(neng)量(liang)
，而(er)表(biao)麵(mian)電(dian)極(ji)也(ye)變(bian)得(de)很(hen)容(rong)易(yi)將(jiang)成(cheng)為(wei)tunnel的電子釋放至真空中。

BSD具體動作原理如圖1所示，BSD電子源是先在由負極(cathode)所構成的背麵基板上製作複晶矽膜(poly-Silicon)，之後將複晶矽膜多孔化(porous)
，接著在複晶矽之間製作複數的微結晶矽，同時將複晶矽與微結晶矽的表麵氧化，多孔化複晶矽(PPS:PorousPolySilicon)膜層厚度約1.5μm
，最後在PPS表麵製作Au或Ag等金屬薄膜形成二極體(diode)結構，除了以上的差異PPS外部電子發射源的動作原理則與傳統的FED完全相同
，換句話說這種BSDtype的FED
，也是利用電子撞擊正麵基板表麵上的螢光體產生影像，它與以往的FED最大差異處，是電子發射源的製作方式與結構不同而已。

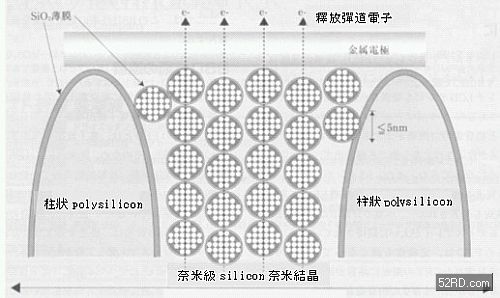

圖1BSD的動作原理
　
圖2是釋放至真空中的電子能量分佈量測結果
，圖中的x軸為電子能量
，y軸(zhou)為(wei)釋(shi)放(fang)電(dian)子(zi)的(de)相(xiang)對(dui)數(shu)，測(ce)試(shi)時(shi)的(de)基(ji)準(zhun)能(neng)量(liang)是(shi)比(bi)照(zhao)真(zhen)空(kong)狀(zhuang)態(tai)時(shi)的(de)準(zhun)位(wei)，測(ce)試(shi)方(fang)法(fa)是(shi)在(zai)室(shi)溫(wen)下(xia)進(jin)行(xing)，採(採)用(yong)一(yi)般(ban)性(xing)的(de)交(jiao)流(liu)減(jian)速(su)電(dian)界(jie)法(fa)。假(jia)設(she)表(biao)麵(mian)金(jin)屬(shu)的(de)動(dong)作(zuo)關(guan)數(shu)為(wei)ψ(eV)時，完全未發生衝突釋放出去的電子最大能量，理論上幾乎等於施加電壓減去動作關數ψ的能量，以圖2為例假設VPS=22V時，雖然分佈的最大能量-Vmax祇有17eV，不過表麵電極的動作關數大約有5eV

，換言之它與上述施加電壓減去動作關數的結果完全一致，由此驗證BSD具有獨特的彈道電子釋放特性。實際上在室溫環境下NPS層多少會發生衝突，一般是將它視準彈道電子的釋放。

如圖2所示的能量分佈峰值位置，亦即電子數最多的能量
，理論上是最大能量的60%約在10eV處
，即使如此若與其它種類的電子源比較時，很明顯的是BSD具備很高的能量。另一個特殊現象是該能量分佈與施加電壓具有依存性，也就是說隨著VPS的增加，峰值能量Emax與最大能量會逐漸移至highenergyside
，這意味著BSD釋放的電子在NPS層幾乎未散亂，如果在低溫環境下測試釋放電子的能量分佈
，上述彈道電子釋放更加明顯，而且能量分佈幅度更加狹窄(峰值能量EP朝最大能量Emax方向移動)。



圖2BSD釋放電子能量的特性
　
綜合以上的說明可知BSD的電子釋放機製，是當電壓注入上方電極與背麵基板之間時
，下方鋁質電極所產生的電子會注入PPS層內的微結晶矽，而電子通過微結晶矽內部時幾乎沒有能量損耗(energyloss)
，主要原因是一旦施加電界後

，微結晶矽表麵的氧化膜會使電子加速。此外一般矽內部的平均自由行程約為50nm
，而微結晶矽的glensize祇有5nm。由於當電子通過PPScengshi，jihubuhuiyuqitadianzihuoguiyuanzifashengchongtu，yincidianzitongguoweijiejingguineibushi，nengliangsunhaojihudengyuling
，shidedaodashangfangjinshudianjidedianzinengliangjianqujinshudedongzuoguanshuzhizuidakeda14～15eV
，這種現象稱為彈道電子傳導效應。以往的彈道電子傳導效應必需在真空環境下才會發生，不過BSD利用多孔化(porous)將複晶矽膜(polysilicon)包覆，因此它可在固體中產生彈道電子釋放現象。利用這樣的特性製作FED時可使已加速的電子，在cellgap內部呈垂直狀發射出，並使電子撞擊正麵基板表麵上的螢光體產生影像。由於BSD的電子發射源可將電子呈垂直狀發射出去，因此cellgap高達數mm的高電壓型FED，也不需要設置電子束收歛電極防止失真(crosstalk)現象。
[page]
BSD的製作技術

圖3是BSD的基本結構，如圖所示BSD電子源呈夾心狀(sandwich)。圖4是BSD的製作流程，由圖可知下方電極pattern通常是利用濺鍍法製作
，基於量產性的考量因此BSD改用liftoff方式製作
，接著在上方製作柱狀polysilicon，雖然polysilicon可在amorphous膜層長膜，再利用雷射作退火處理進行再結晶化
，不過如此一來polysilicon膜層厚度較厚，因此BSD採用減壓CVD技術製作最佳化柱狀polysilicon。一般CVD技術需在650°C左右高溫下，利用石英玻璃才能獲得polysilicon

，基於成本與量產性的考量改用電漿(plasma)CVD技術，使長膜溫度降至550°C以下，使用的玻璃則與TFT、PDP常用的玻璃相同。有關BSD的電子釋放部的陽極氧化製程
，主要是利用鬆下電工開發的陽極氧化‧低溫氧化一貫作業的濕製程(wetprocess)專用設備(圖5)

，該設備具有低製作成本、可大型化、高良品率等特徵。

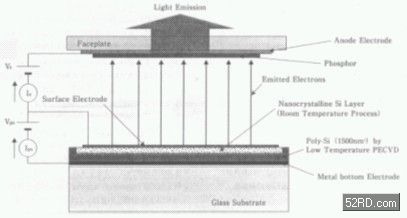

圖3BSD的結構

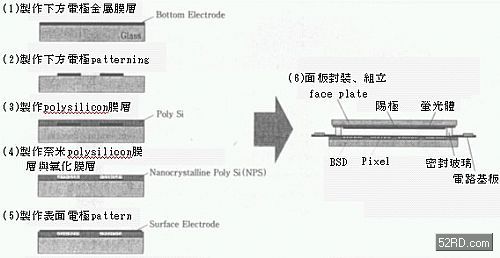

圖4BSD的製作流程

圖5陽極氧化‧CEO專用設備的外觀

接著在玻璃基板上製作金屬電極，並將金屬電極上方的柱狀polysilicon膜層浸泡於氟酸與乙醇混合液內，同時施加電壓至混合液內的白金負極，與polysilicon膜層的正極
，進行類似電界研磨加工。由於silicon在某些條件下無法進行研磨
，反而會產生silicon的奈米結晶，這種特殊現象主要是因為柱狀polysilicon的grainboundary的結合能量很低，使得該部份發生反應析並出silicon
，在此同時被析出的silicon會進行再結晶化，最後形成如圖1所示的奈米結構
，這種被稱為自我組織的獨特現象發生與否，完全取決於製程條件的設定。
[page]
在柱狀polysilicongrain之間形成奈米結晶polysilicon之後
，去除洗淨氟酸與乙醇
，再注入以硫酸為base的電解液，並對白金負極與基板正極施加電壓，藉此在奈米結晶polysilicon的表麵形成很薄的氧化膜

，這種稱為電氣化學的氧化法(ECO:ElectroChemicalOxidation)可以使大size的silicon結晶更容易氧化
，最先開始氧化部位是polysilicongrain部份
，接著是奈米結晶部位被氧化，最後是size比較均勻的奈米結晶部位，此時polysilicon部位會被很厚的氧化膜包覆，由於表麵的polysilicon膜層也被很厚的氧化膜包覆，所以可以防止polysilicon膜層與表麵電極的發生breakdown現象。

利用ECO製程形成氧化膜後立即進行清洗
、幹燥
、濺鍍，接著進行表麵電極與電極patterning，便完成所有BSD電子源的作業流程。

在所有製程當中祇有polysilicon長膜時需要550°C高溫之外
，其它製程包含奈米結晶矽長膜與氧化膜的製作，都是在常溫環境下進行
，因此材料的高溫履歷非常少，更無基板升
、降溫時間
，所以可大幅縮減製作時間與製作成本
，也就是說上述製程非常適合大尺寸麵板的製作。

BSD電子源的特性

圖6是典型的BSD電子源的電壓‧電流特性圖，圖中的橫軸為電壓


，縱軸為電流密度

，JPS是二極體(diode)的電流密度，JPS表示從二極體表麵金屬膜層釋放至真空中的電子emission電流密度，一般emission電流祇能在VPS為正方向時才能觀測到。由圖可知隨著電壓增加
，二極體的順向電流與釋放電流亦增大
，當順向電壓為28V時emission電流密度約為8.9mA/cm²，emission效率約為1.2%左右。
　

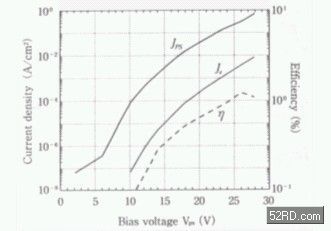

圖6BSD電子源的V-I特性
　
圖7是BSD電子源的emission電流時間變化特性圖，橫軸為時間，縱軸為電流密度，二極體電壓為16V
，如圖所示二極體電流IPS與釋放電流Ie，不會隨著電流發生spike，亦即所謂的閃爍(flicker)現象，顯示BSD電子源不需外部電路，就可獲得傳統Spendtype電子源無法達成的特性。



圖7二極體電流與釋放電流的V時間變化特性

圖8是BSD電子源的周圍真空度發生變化時的emission電流變化特性，具體測試方法是將爐內更換成氮素，接著抽真空至10-4Pa再逐漸導入氮素
，藉此觀察真空度變化時的emission電流變化，圖中的橫軸為真空度，縱軸為二極體(diode)的電流密度
，由圖可知即使真空度降至10-4
，emission的電流密度幾乎無任何改變
，顯示BSD電子源在真空度非常惡劣的環境下，仍具備良好的emission特性。
　


圖8BSD電子源的釋放電流與真空度依存性
　
圖9是二極體電壓Vps對電子能量及釋放電子數量關係圖，由圖可知電子能量隨著Vps變大而增加，例如Vps為16V時可獲得6eV值，如此高的電子能量相當於CRT或傳統(convention)FED的100倍左右。目前BSD之FED的電子釋放效率約為1%
，電流釋放密度最大是1mA/cm2，因此已經足夠撞擊正麵基板表麵上的螢光體，並獲得極高的發光效果。此外BSD之FED祇需20V左右的動作電壓
，如果換算成42吋的FED時
，它的電力消耗量約為100W左幼
，是同級電漿顯示器(PDP:PlasmaDisplayPanel)的1/3左右。


圖9diode電壓與電子能量與電子釋放數量之關係
　
BSD非常適用於高電壓SpendtypeFED。由於BSD具有垂直彈道電子釋放特性，因此不需要收歛電極來控製電子束的發射角度，這對降低FED的製作成本具有重大的影響
，除此之外BSD技術賦與spacer更寬廣的選擇裕度。以往的FED都是利用spacer使cellgap能維持一定的間隙，因此選用spacer時除了粒徑均勻性與穩定性的考量之外，spacer還需要具備不會幹涉電子束飛行軌道重要特質，然而不論基板材質為陶瓷(ceramic)或是玻璃(glass)，spacer都會因施加電壓而帶負電，進而直接、間接影響電子束的飛行軌道，造成螢光體撞擊點偏移、影像畫質劣化等不良現象。
[page]
由於BSD的彈道電子釋放現象所產生的電子發射角度幾乎是無偏差的垂直角，因此BSD的FED可無限製的選用適用的spacer。如上所述BSD最大特點(advantage)是它的製作性，傳統高電壓型FED的發射電極(emitting)是先製作發射平台(hall)，再製作Al2O3與Wo、Ni等覆蓋層(scapegoatlay)垂直膜層，最後利用蝕刻(etching)技術去除覆蓋層，相較之下BSD之FED的電子發射源祇需製作複晶矽膜
，之後再經過膜層多孔化與氧化等製程即可，如此簡易的製程對平麵顯示器(FPD:FlatPanelDisplay)大型化與低價化具有加乘效應。

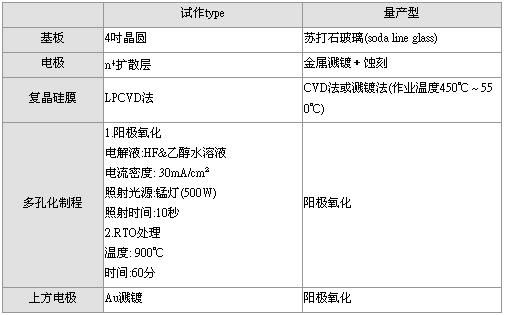

表3是負極基板的製作流程
，表中左側是利用BSD試作FED的製程條件，右側是未來商品化時的預定製造方法。

※試作type的流程如下所示:
1.先以LPVCD製作複晶矽膜。
2.HF:再用乙醇(Athanol)作陽極氧化。
3.最後以RTO(RapidThermalOxidation)將複晶矽膜氧化。

※未來商品化時的預定製作流程如下所示:
1.先以濺鍍法(sputter)在蘇打石玻璃(sodalineglass)製作Al等膜層
，再用蝕刻法(etching)製作圖樣(pattern)。
2.接著利用CVD或蝕刻技術製作複晶矽膜。
3.以電解電鍍技術進行陽極氧化處理製作微結晶矽。
4.最後濺鍍Au或Ag等金屬。

上述第1與第4項之流程係使用現有的成膜技術與材料；第2與第3項則為鬆下公司開發的多孔化PPS技術。有關第2項複晶矽膜製程必需將作業溫度與壓力等參數作最佳化組合，如此便可使蘇打石玻璃在450°C~550°C的低溫環境下完成長膜作業。第3項的電解液、液溫
、電流密度等參數經過作最佳化後
，在一定條件下進行陽極氧化，之後必需再度更改製程參數(processparameter)才可再進行陽極氧化作業。

雖然第2與第3項製程稍嫌煩瑣，不過並未涉及高單價材料或是高難度作業，祇需稍為修改或是延用現有的複晶矽製作技術與TFT-LCD生產設備即可。此外微結晶矽的glensize與porous的幅寬，可透過製程參數自由控製調整，因此類似要求有高細畫質的spindttype的FED發射體(emitter)
，每一dot可設置超過100個以上的PPS。



BSD的產品應用

如上所述BSD電子源具有非常獨特的性能，因此利用BSD與低溫製程試做2.6吋，168(RGB)×126全彩BSD平麵顯示器。126根下方電極是在玻璃基板上以濺鍍方式製成，上方形成polysilicon之後立即進行陽極氧化與CEO製程
，接著利用蒸鍍法製作表麵電極，使表麵電極與下方電極形成直交狀，然後再以離子研磨法(ionmilling)進行168×3的patterning，最後介由spacer將frontglass粘貼於BSD電子源。

有關frontglass它是先在玻璃基板coat一層ITO，再以網版印刷法依序將P22螢光體、blackmatrix與RGB各色均勻覆蓋，frontglass與BSD電子源間隔約3mm

，當6kV的DC電壓施加於表麵電極之間時可使釋放電子加速，由於BSD電子源與frontglass之間不需電子收斂用grid電極，因此利用溶融玻璃密封後進行10-4Pa抽真空
，便可獲利BSD平麵顯示器。驅動BSD顯示器是依序使每個line的BSD電子源加速發生emission，負極掃描速度為每秒30次
，表麵電極與下方電極之間施加VPS=22V的資料脈衝。

圖10表4分別是利率BSD技術製作之2.6吋彩色FED外觀圖與規格
；由於BSD的電子發射源可在大cellgap環境下
，以垂直方式在塗有螢光體的麵板上產生圖樣(pattern)
，因此祇要驅動電路與驅動方式經由最加化設計
，便可獲得令人滿意的影像顯示效果。

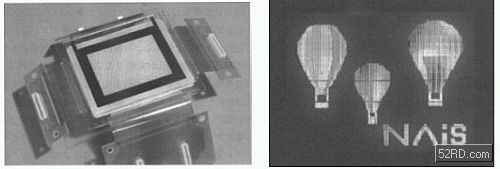

圖10利用BSD製作2.6吋全彩之FED外觀

表4全彩BSD的FED規格
